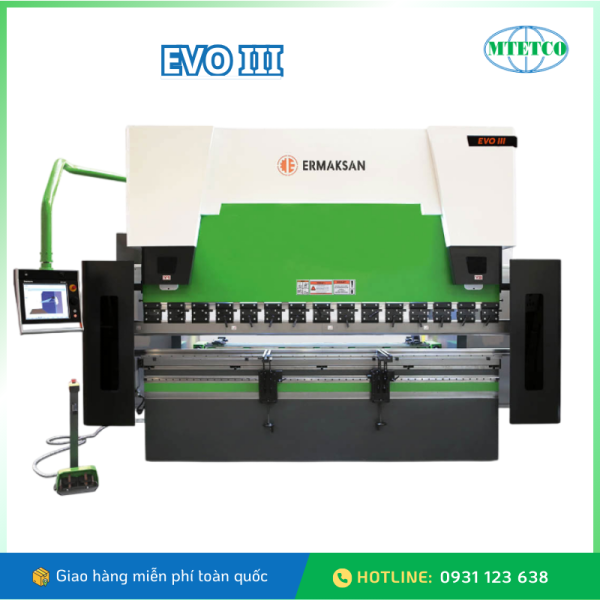

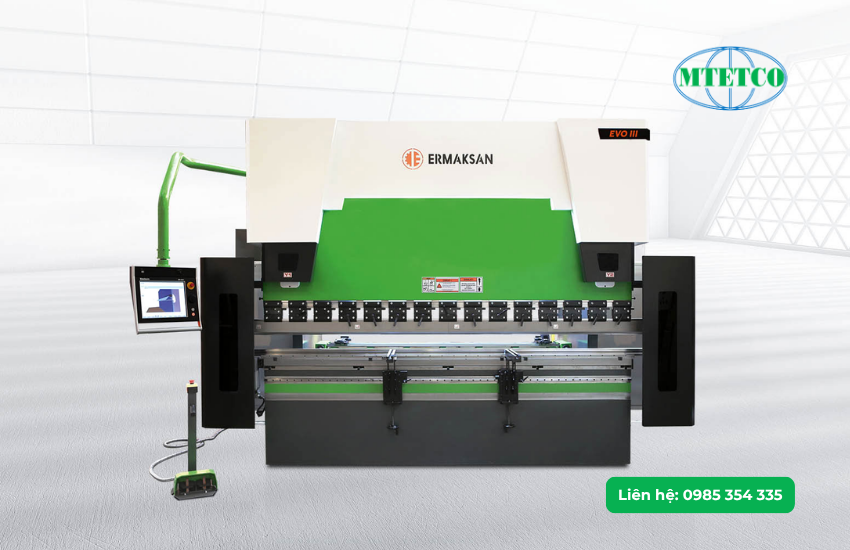

Máy chấn tôn Ermaksan Evo III

Mô tả

Mô tả sản phẩm

Hiệu suất cao với công nghệ xanh Trong thế giới sản xuất hiện nay, tiết kiệm năng lượng không còn là sự lựa chọn mà là một nhu cầu thiết yếu. Máy ép uốn EVO III Hybrid là câu trả lời của Ermaksan cho nhu cầu về các giải pháp uốn bền vững, độ chính xác cao và hiệu suất cao. Được phát triển bằng cách kết hợp hơn 30 năm kinh nghiệm về máy ép uốn của Ermaksan với các công nghệ hybrid mới nhất, EVO III mang lại hiệu quả vượt trội với mức tiêu thụ năng lượng thấp hơn tới 73% so với các hệ thống thủy lực truyền thống. Nhờ hệ thống thủy lực khép kín, máy yêu cầu bảo trì tối thiểu và hoạt động chỉ với 34,5 lít dầu, củng cố thiết kế thân thiện với môi trường. Với chiều dài uốn 4,1 mét và công suất lên đến 260 tấn, EVO III mang lại kết quả vượt trội ngay cả trong những công việc uốn đòi hỏi khắt khe nhất. Hệ thống điều khiển CNC 6 trục và hệ thống nâng đầu uốn bằng động cơ được trang bị tiêu chuẩn – đảm bảo độ chính xác nhất quán và kết quả hoàn hảo mọi lúc. Tốc độ tiếp cận trục Y 200 mm/s giúp giảm thời gian chờ, trong khi tốc độ làm việc 10 mm/s hỗ trợ các đường uốn mượt mà và chính xác. Với độ ồn chỉ 63 dB, EVO III cũng là một trong những máy móc êm ái nhất trong cùng phân khúc – lý tưởng cho không gian làm việc hiện đại, thân thiện với người vận hành. EVO III không chỉ giúp giảm hóa đơn tiền điện mà còn nâng cao dây chuyền sản xuất, cải thiện lợi thế cạnh tranh và hiện thực hóa sản xuất bền vững.

Thống số kỹ thuật máy chấn tôn

Thông tin chung

• Loại máy (Type): A
• Hệ thống truyền động: Thủy lực – điều khiển motor (Motorized)
• Tiêu chuẩn an toàn: CE

---

Khả năng chấn

• Chiều dài chấn (Bending Length): 2600 – 4270 mm
• Lực chấn (Bending Force): 100 – 260 tấn
• Chiều rộng rãnh V tiêu chuẩn (Standard V Channel Width): 50 / 80 / 110 mm (tùy model)
• Độ dày tấm tối đa (Sheet Thickness – Rm≈42 kgf/mm²): 5 – 10 mm
• Khoảng cách giữa hai trụ (Distance Between Columns): 2200 – 3780 mm

---

Tốc độ làm việc

• Tốc độ chạy nhanh trục Y (Y Rapid Speed): 160 – 200 mm/s
• Tốc độ làm việc trục Y (Y Working Speed): 9,5 – 10 mm/s
• Tốc độ hồi trục Y (Y Return Speed): 129 – 200 mm/s

Lưu ý: Tốc độ chấn không vượt quá 10 mm/s theo quy định CE.

---

Hành trình & chuyển động

• Hành trình trục X (Travel in X Axis): 800 mm
• Tốc độ trục X: 500 mm/s
• Hành trình trục R (Travel of R Axis): 250 mm
• Tốc độ trục R: 350 mm/s
• Hành trình trục Z (Travel of Z Axis): 1000 mm

---

Hệ thống gá & hỗ trợ

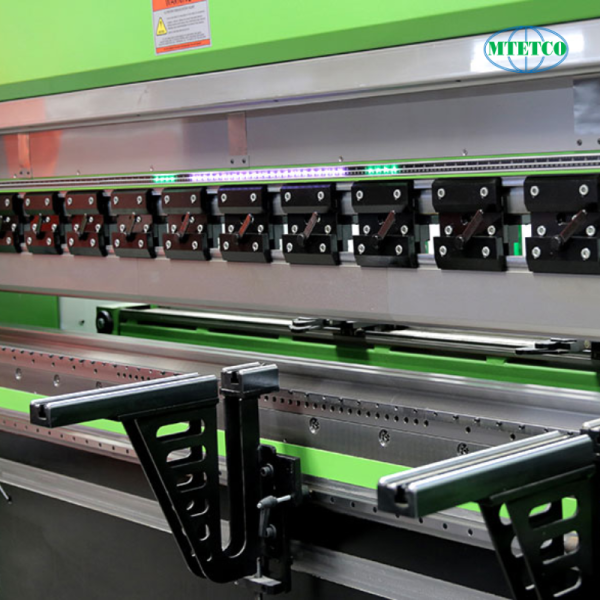

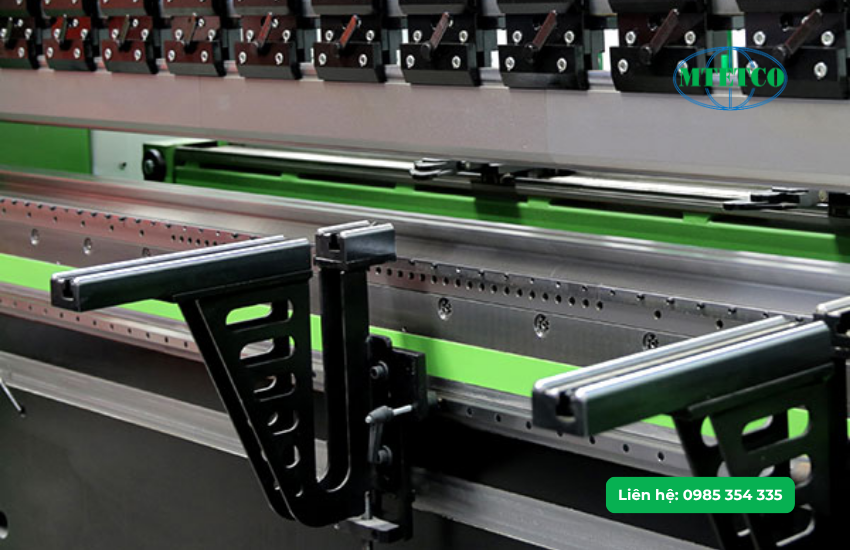

• Số lượng ngón chặn sau (Back Gauge Finger Blocks): 2
• Số lượng giá đỡ tấm (Number of Sheet Support): 2

---

Hệ thống thủy lực

• Dung tích dầu (Oil Capacity): 2 × 34,5 lít hoặc 2 × 55 lít (tùy model)
• Công suất động cơ (Motor Power): 2 × 10,4 kW hoặc 2 × 15,3 kW
• Hành trình piston (Stroke): 275 mm

---

Kích thước làm việc

• Khoảng sáng ban ngày (Daylight): 530 – 550 mm
• Độ sâu họng máy (Throat Depth): 410 mm
• Chiều cao bàn máy (Table Height): 900 mm
• Chiều rộng bàn máy (Table Width): 90 – 220 mm

---

Kích thước tổng thể

• Chiều dài máy (Length): 3750 – 5320 mm
• Chiều cao máy (Height): 2800 – 3000 mm
• Chiều rộng máy (Width): 1950 – 2250 mm

---

Trọng lượng

• Trọng lượng máy (Weight): 6.273 – 18.000 kg (tùy model và lực chấn)
