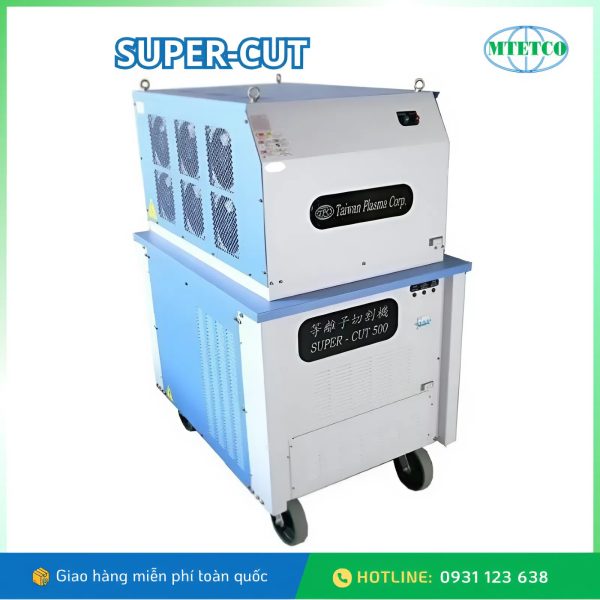

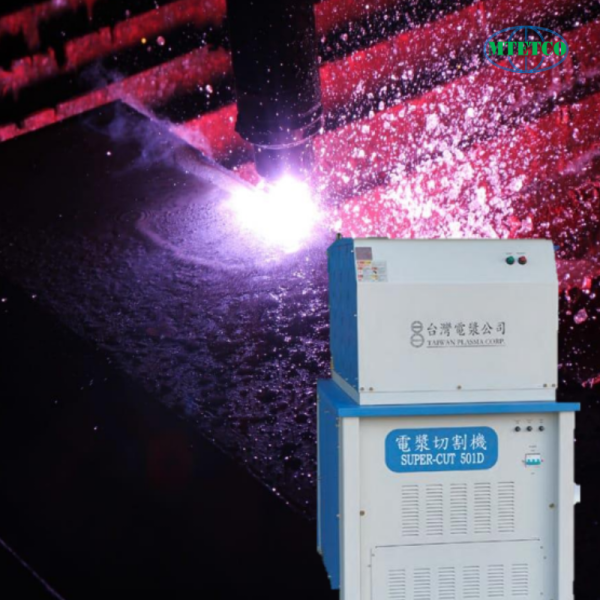

Máy cắt Taiwan Energy Plasma SUPER-CUT

Mô tả

Mô tả sản phẩm

• Máy cắt plasma CNC độ phân giải cao thế hệ tiếp theo của chúng tôi, Supercut 301D, 501D, 801D, là một hệ thống cắt chính xác sẵn sàng sử dụng. Khả năng cắt được kết hợp với khả năng đánh dấu đường thẳng và đột lỗ, giúp máy hữu dụng hơn trong khu vực cắt. Máy này cũng phù hợp cho các ứng dụng cơ khí hóa và robot.
• Công nghệ xử lý tín hiệu số (DSP) mới điều khiển dòng điện và khí một cách chính xác, cung cấp các mã lỗi chẩn đoán được xác định trước phù hợp cho việc giám sát quá trình cắt. DSP xử lý đầy đủ các quy trình cắt và khắc, mang lại kết quả nhất quán và có thể lặp lại. Hệ thống này có tuổi thọ vật tư tiêu hao plasma dài nhất, mà không ảnh hưởng đến công suất đầu ra hoặc độ ổn định.
• Các bộ làm mát bằng nước tích hợp hoặc bên ngoài mạnh mẽ kiểm soát nhiệt độ liên tục, giúp cải thiện độ tin cậy tổng thể. Thiết kế thẳng đứng giúp giảm thiểu kích thước, trọng lượng, thời gian lắp đặt, diện tích chiếm dụng và độ phức tạp của hệ thống này.
• Máy cắt plasma CNC độ phân giải cao dòng Supercut tích hợp công nghệ plasma, phần mềm CAD-CAM và CNC. Khi kết hợp với bộ nâng mỏ hàn AVC 200 của chúng tôi, máy điều chỉnh điện áp và mức độ cắt để tối đa hóa tuổi thọ vật tư tiêu hao. Điều này đảm bảo chất lượng cắt ổn định thông qua thời gian sử dụng tối đa của bộ vật tư tiêu hao.
• Máy cắt plasma CNC độ phân giải cao này có thể sử dụng kết hợp các loại khí (O2, Không khí), (Ar, N2, H35) hoặc N2 tinh khiết làm khí cắt. Tùy chọn, máy có thể chọn phun khí bảo vệ khô hoặc phun nước cho các quy trình cắt từ 300A đến 800A. Chức năng tổng thể và các tính năng tùy chỉnh khiến nó trở thành máy cắt plasma CNC độ phân giải cao tốt nhất trong phân khúc.
• Thiết bị này có thể được cung cấp để phù hợp với các hệ thống cắt CNC từ nhỏ đến lớn nhất.

Thông số kỹ thuật

Model	SUPERCUT 301D	SUPERCUT 501D	SUPERCUT 801D
Điện áp vào (3 pha)	200/220V / 380/415/460 Vac – 50/60Hz	200/220V / 380/415/460 Vac – 50/60Hz	200/220V / 380/415/460 Vac – 50/60Hz
Dòng ra	18–300 A	18–500 A	18–800 A
Công suất đầu vào	60 kW	110 kW	240 kW
Điện áp hở mạch	330 Vdc ~ 380 Vdc	330 Vdc ~ 380 Vdc	330 Vdc ~ 380 Vdc
Chu kỳ tải (40°C)	100% @ DC 2 Hr	100% @ DC 2 Hr	100% @ DC 2 Hr
Kích thước nguồn	1100 × 640 × 1220 mm	1100 × 640 × 1220 mm	1230 × 890 × 1920 mm
Trọng lượng nguồn	895 kg	1195 kg	1750 kg

Thép carbon (Mild Steel)

Model	SUPERCUT 301D	SUPERCUT 501D	SUPERCUT 801D
Cắt & đục lỗ sản xuất	32 mm	32 mm	NA
Đục lỗ tối đa	38 mm (khuyến nghị*) / 40 mm max	38 mm (khuyến nghị*) / 40 mm max	NA
Bề dày cắt mép tối đa	70 mm	70 mm	NA

Nhôm (Aluminium)

Model	SUPERCUT 301D	SUPERCUT 501D	SUPERCUT 801D
Cắt & đục lỗ sản xuất	30 mm	50 mm	75 mm
Đục lỗ tối đa	35 mm	70 mm	100 mm
Bề dày cắt mép tối đa	60 mm	120 mm	180 mm

Inox – Cắt khô (Stainless Steel – Dry Cutting)

Model	SUPERCUT 301D	SUPERCUT 501D	SUPERCUT 801D
Cắt & đục lỗ sản xuất	35 mm	50 mm	75 mm
Đục lỗ tối đa	40 mm	70 mm	100 mm
Bề dày cắt mép tối đa	90 mm	120 mm	180 mm

Inox – Phun nước (Stainless Steel – Water Injection)

Model	SUPERCUT 301D	SUPERCUT 501D	SUPERCUT 801D
Cắt & đục lỗ sản xuất	30 mm	50 mm	75 mm
Đục lỗ tối đa	35 mm	70 mm	100 mm
Bề dày cắt mép tối đa	60 mm	120 mm	180 mm

Tính năng và lợi ích

• Hiệu suất vượt trội : So với các máy cắt plasma, cắt bằng ngọn lửa và cắt bằng laser thông thường, thiết bị này có khả năng đạt tốc độ cắt cao hơn và năng suất tốt hơn.
• Có hai chế độ : chế độ đầu kép và đầu đơn: Đầu kép: cho tốc độ cắt cao hơn nhiều, hiệu suất tốt hơn, đồng thời đầu phụ trợ có thể bảo vệ phôi khỏi bị bắn tóe, kéo dài tuổi thọ của đầu cắt bên trong. Đầu đơn: ít vật tư tiêu hao hơn, giảm chi phí vật tư tiêu hao.
• Bộ nguồn plasma : Được thiết kế và sản xuất bằng cấu trúc CHOPPER mạnh mẽ (mô-đun nguồn IGBT). Điều này mang lại hiệu suất năng lượng và độ tin cậy cao.
• Phù hợp với máy CNC kích thước lớn hơn : Chúng tôi có thể cung cấp cáp dài đến 60 mét, trong khi các nhà cung cấp khác chỉ cung cấp cáp dài đến 30 mét.

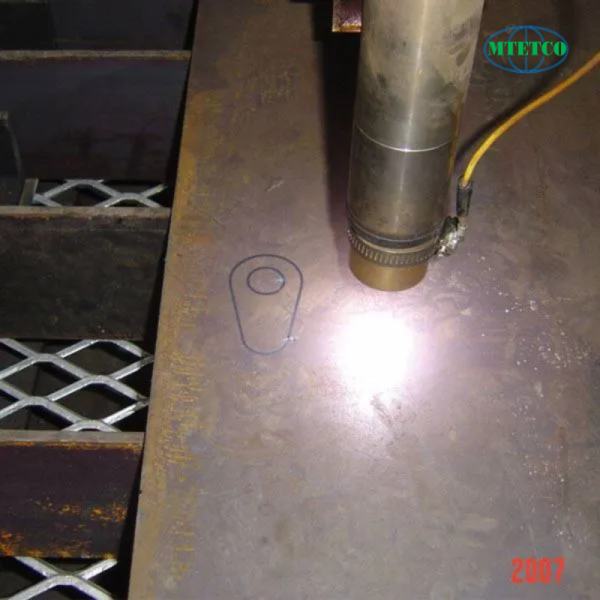

• Chức năng đánh dấu tích hợp  : Giúp đánh dấu số hiệu chi tiết, đường hàn, điểm khoan, v.v.
• Vật tư tiêu hao plasma được thiết kế kỹ thuật cao  : Được thiết kế đặc biệt để đạt độ chính xác cao và giúp cắt ở tốc độ cao hơn, gọn gàng và sạch sẽ.
• Giao diện CNC tiêu chuẩn : Được trang bị giao diện CNC tiêu chuẩn, có thể dễ dàng kết nối với máy cắt CNC, robot hoặc các thiết bị tự động khác như máy cắt ống, v.v.

Ứng dụng:

• Cắt gọt kiến ​​trúc để trang trí
• Xây dựng nhà máy công nghiệp và đường ống
• Sản xuất máy móc nông nghiệp
• Gia công thân xe/vỏ xe bằng kim loại tấm
• Kỹ thuật/Sản xuất máy móc
• Các đơn vị chế tạo hạng nặng
• Trung tâm dịch vụ thép
• Sản xuất bình áp lực
