Máy phay mặt bích Joysung

Mô tả

MTETCO cung cấp giải pháp gia công mặt bích cho các đơn vị cơ khí, bảo trì công nghiệp, dầu khí và thi công hệ thống đường ống cần xử lý mặt bích trực tiếp tại công trường. Chúng tôi phân phối máy phay mặt bích Joysung giúp gia công bề mặt nhanh, độ đồng tâm cao, hỗ trợ phục hồi sealing hiệu quả và hạn chế thời gian ngừng máy trong quá trình bảo dưỡng. MTETCO cam kết cung cấp thiết bị chính hãng, hỗ trợ kỹ thuật thực tế và tư vấn cấu hình phù hợp theo từng nhu cầu sử dụng.

Liên hệ 0985354335 để nhận thông tin và báo giá chi tiết.

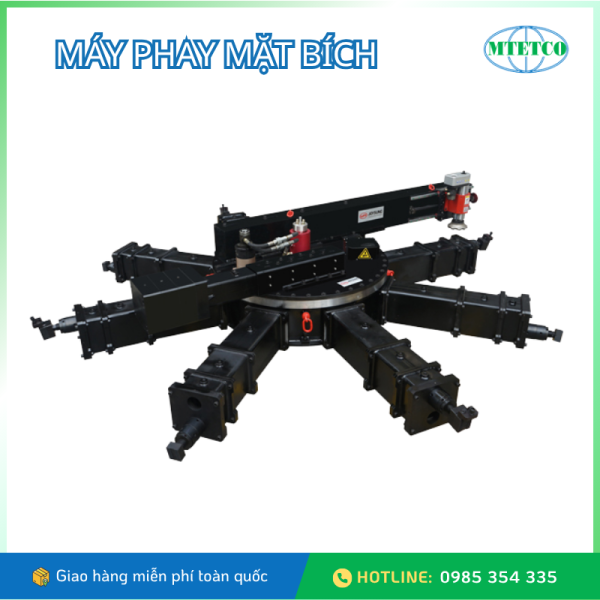

Giới thiệu máy phay mặt bích Joysung

Máy phay mặt bích Joysung (Flange Facing Machine) là dòng thiết bị gia công mặt bích di động cao cấp, chuyên dùng cho công việc phục hồi, khỏa mặt và gia công bề mặt làm kín trực tiếp tại hiện trường. Thiết bị được thiết kế để đáp ứng các điều kiện làm việc khắc nghiệt trong ngành dầu khí, năng lượng gió, đóng tàu, hóa chất và công nghiệp nặng.

Các dòng máy FDG3500, FDG5000, FDG6500 và FDG8500 của Joysung tích hợp đồng thời chức năng tiện điểm đơn (single-point machining) và phay mặt (face milling), giúp xử lý hiệu quả nhiều dạng mặt bích từ tiêu chuẩn đến kích thước siêu lớn với độ chính xác cao.

Ưu điểm nổi bật của máy phay mặt bích Joysung

• Thiết kế di động, phù hợp cho gia công và sửa chữa trực tiếp tại công trình
• Tích hợp cả chức năng tiện và phay mặt bích trên cùng một thiết bị
• Gia công chính xác cao với hệ thống bạc đạn tải nặng và thân máy cứng vững
• Hỗ trợ xử lý mặt bích kích thước lớn trong ngành điện gió và công nghiệp nặng
• Có thể lắp thêm bộ mài để đạt độ hoàn thiện bề mặt chính xác cao
• Nhiều tùy chọn truyền động: thủy lực, khí nén hoặc điện
• Hệ thống chống rơ (anti-backlash) giúp tăng độ ổn định và độ lặp lại khi gia công
• Cho phép lắp đặt ngang, đứng hoặc gá ngoài tùy điều kiện hiện trường

Khả năng gia công linh hoạt

Máy phay mặt bích Joysung được thiết kế để xử lý nhiều loại mặt bích và bề mặt làm kín phức tạp trong các môi trường công nghiệp yêu cầu độ chính xác cao.

Thiết bị hỗ trợ:

• Khỏa và làm phẳng mặt bích
• Gia công rãnh làm kín
• Gia công đường sealing line

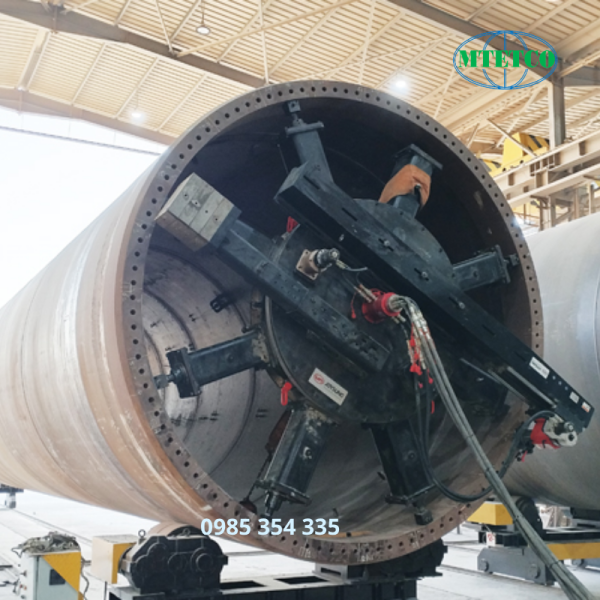

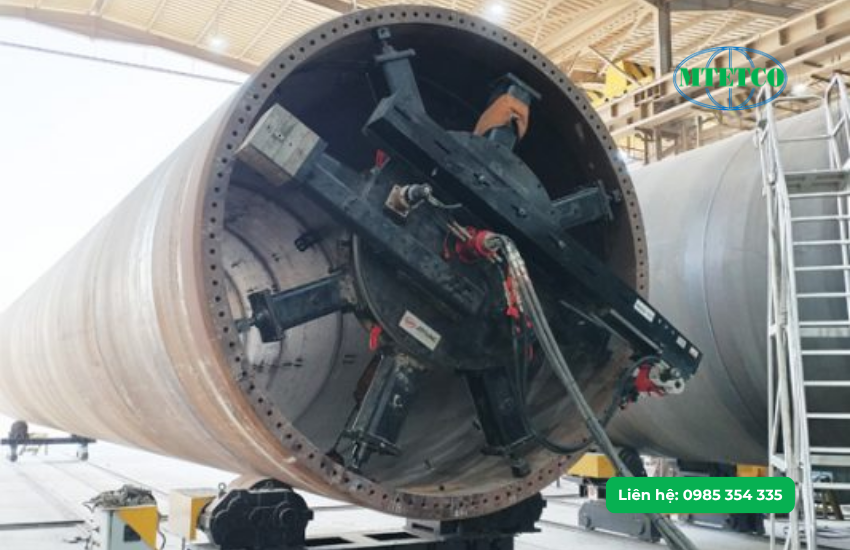

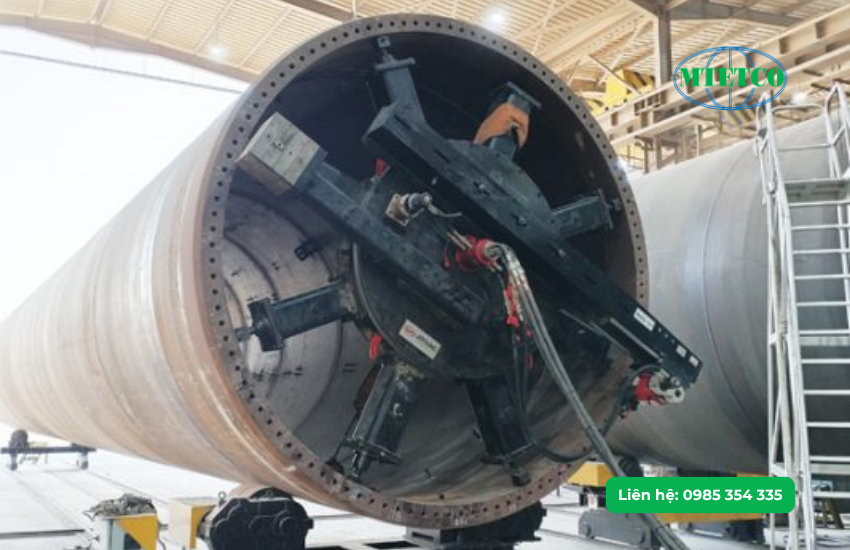

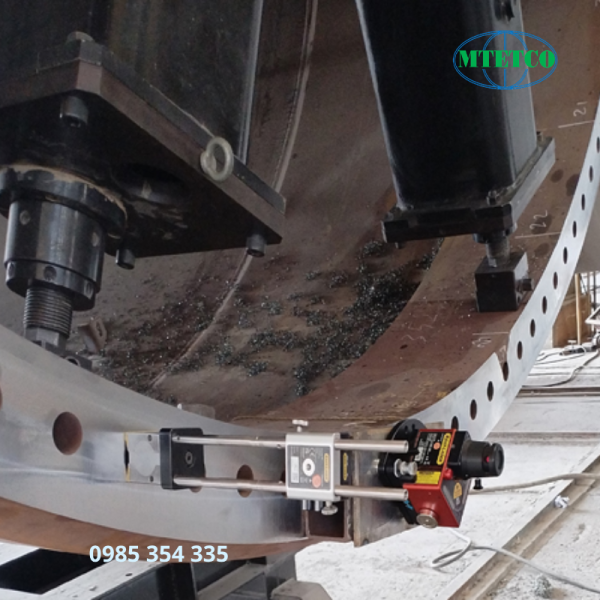

• Phay mặt bích tuabin gió và chân đế cẩu lớn
• Sửa chữa bề mặt mặt bích bị ăn mòn hoặc biến dạng
• Gia công tại chỗ mà không cần tháo rời thiết bị

Ngoài ra, đầu spindle côn #40 và #50 cho phép sử dụng dao phay đường kính lớn lên đến 250 – 300mm, tăng tốc độ xử lý và hiệu quả gia công.

Ứng dụng các dòng máy phay mặt bích Joysung tiêu biểu

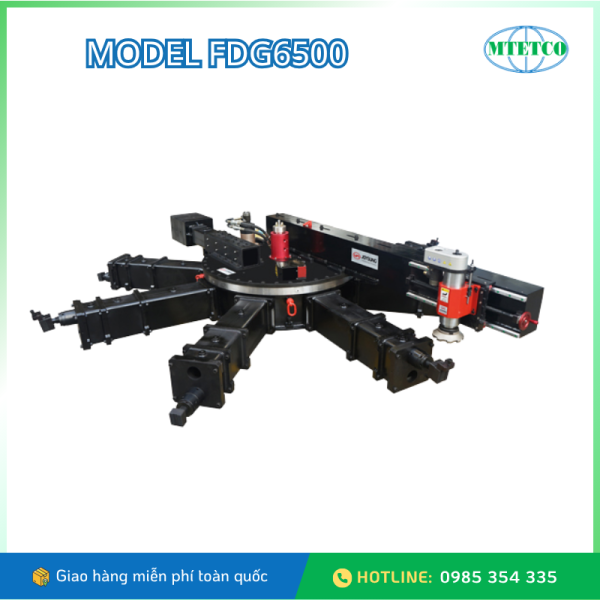

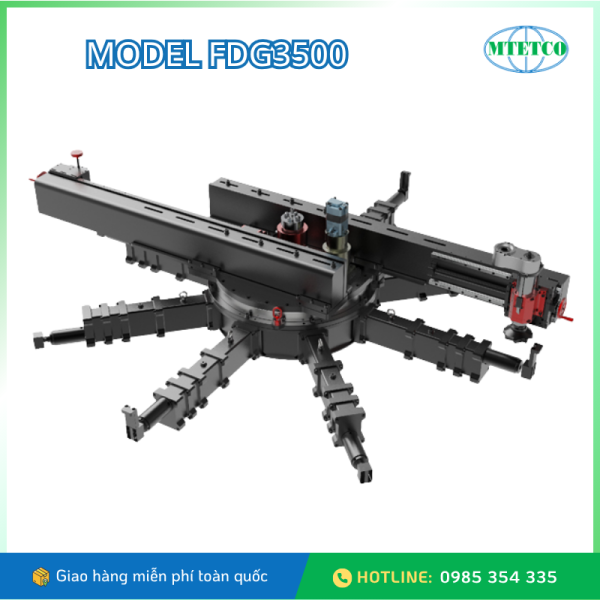

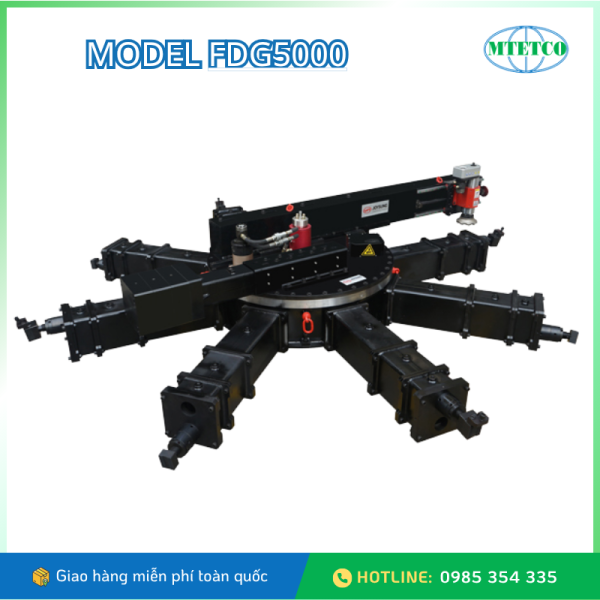

• FDG3500: Phù hợp cho gia công và sửa chữa mặt bích công nghiệp cỡ lớn tại hiện trường
• FDG5000: Phù hợp cho tháp điện gió, chân đế cẩu và kết cấu thép siêu lớn
• FDG6500: Dùng để gia công chính xác cao trong môi trường tải nặng và liên tục

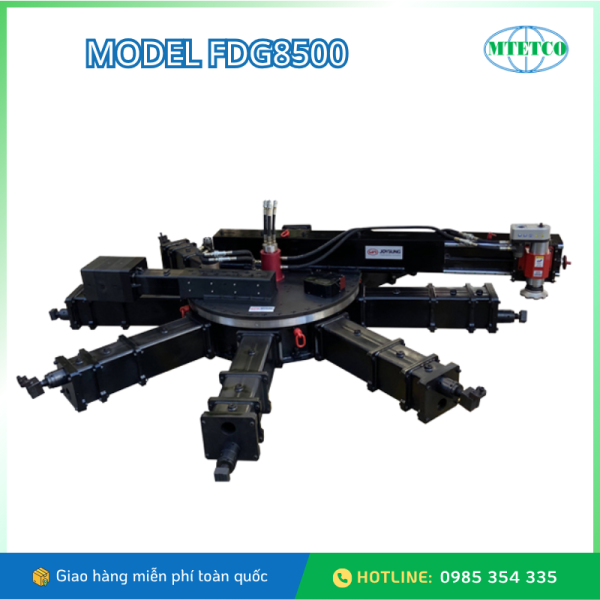

• FDG8500: Dùng cho điện gió, khai khoáng, kết cấu siêu trường siêu trọng

Thông số kỹ thuật máy phay mặt bích Joysung

Model	FDG3500	FDG5000	FDG6500	FDG8500
THÔNG SỐ CƠ BẢN
Phạm vi đường kính khỏa mặt / phay	1150 – 3500 mm	2000 – 5000 mm	2600 – 6500 mm	3000 – 8500 mm
Đường kính quay quét tối thiểu (Min Swing)	–	2930 mm	4395 mm	5410 mm
Đường kính quay quét tối đa (Max Swing)	–	3860 mm	6820 mm	8826 mm
Phạm vi gá kẹp đường kính trong (I.D)	1150 – 3000 mm	2000 – 4480 mm	2600 – 6000 mm	2650 – 8000 mm
Phạm vi gá đặt bề mặt (Face Mount)	–	2100 – 4260 mm	2800 – 6000 mm	3000 – 7200 mm
Phạm vi gá kẹp đường kính ngoài (O.D)	–	4760 – 6600 mm	5550 – 7750 mm	6340 – 9740 mm
Phạm vi đường kính mài (Grinding)	–	2000 – 4880 mm	2600 – 6380 mm (đá 80)	3000 – 8380 mm (đá 80)
Phạm vi phân độ / định vị (Chỉ hệ điện)	–	2800 – 6300 mm	2800 – 6300 mm	3200 – 8300 mm
Trọng lượng máy	2120 kg	Cập nhật theo option	Cập nhật theo option	Cập nhật theo option
BỘ NGUỒN ĐỘNG LỰC TRUYỀN ĐỘNG
Tùy chọn nguồn Thủy lực (Hydraulic)	22KW, 60L/phút (Mặc định)	22KW, 3 pha (Tùy chọn)	22KW, 3 pha (Tùy chọn)	22KW, 3 pha (Mặc định)
Tùy chọn nguồn Điện / Servo (Electric)	Không hỗ trợ	Servo, 3 pha	Servo, 3 pha	Servo, 3 pha
Tùy chọn nguồn Khí nén (Pneumatic)	3.7KW + 3.7KW (Tùy chọn)	–	Không hỗ trợ	Không hỗ trợ
Hệ thống điều khiển số CNC	–	–	Hệ thống CNC, 3 pha	Hệ thống CNC, 3 pha
CHẾ ĐỘ GIA CÔNG ĐIỂM ĐƠN (TIỆN)
Hành trình đài dao (Tool Post Stroke)	102 mm	102 mm	–	–
Hành trình trượt ngang (Radial Stroke)	520 mm	610 mm	–	–
Góc xoay đài dao	± 30°	± 30°	–	–
Tốc độ quay cần gia công / Bàn xoay	0 – 11 vòng/phút	0.01 – 10.8 (Thủy lực)0.01 – 9.20 (Điện)	0.001 – 0.086 (Thủy lực)0.001 – 0.083 (Điện)	0.001 – 0.068 (Thủy lực)0.001 – 0.083 (Điện)
Tốc độ quay bàn xoay hệ CNC	Không hỗ trợ	Không hỗ trợ	0.001 – 0.083 vòng/phút	0.001 – 0.083 vòng/phút
CHẾ ĐỘ PHAY MẶT ĐẦU (FACE MILLING)
Hành trình trượt ngang đầu phay	500 mm	480 mm	700 mm	950 mm
Hành trình trục dọc đầu phay	250 / 500 mm	300 mm	300 mm	300 mm
Kiểu côn trục chính đầu phay	NT40	NT50	NT50	NT50
Đường kính đài dao phay mặt đầu	Cập nhật theo option	160 mm (Tối đa 250)	160 mm (Tối đa 250)	160 mm (Tối đa 250)
Góc xoay đầu phay	90° hoặc 180°	Cập nhật theo option	Cập nhật theo option	Cập nhật theo option
Tốc độ quay đầu phay (Thủy lực)	0 – 570 vòng/phút	0 – 573 vòng/phút	0 – 570 vòng/phút	0 – 570 vòng/phút
Tốc độ quay đầu phay (Điện)	–	0 – 660 vòng/phút	0 – 660 vòng/phút	0 – 660 vòng/phút
Tốc độ quay đầu phay (CNC)	–	–	0 – 660 vòng/phút	0 – 660 vòng/phút

Lưu ý: Đối với dải điện áp đầu vào của hệ thống Thủy lực, Điện và CNC ở các dòng FDG5000, FDG6500, FDG8500 đều hỗ trợ đa dạng nguồn điện công nghiệp: 3 pha, 220V/380V/415V/480V/575V.

Nguyên lý hoạt động máy phay mặt bích Joysung

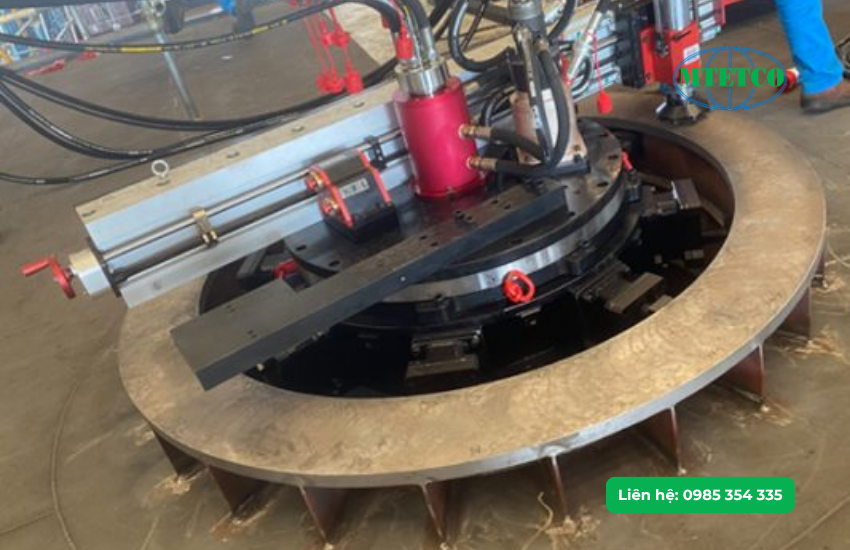

Máy phay mặt bích Joysung hoạt động theo nguyên lý gia công quay tròn kết hợp chuyển động tiến dao hướng tâm, giúp phục hồi và gia công bề mặt mặt bích với độ chính xác cao ngay tại hiện trường. Thiết bị được thiết kế theo dạng gá trong (ID Mount) hoặc gá ngoài (OD Mount), phù hợp với nhiều loại mặt bích công nghiệp khác nhau.

Nhờ cơ chế vận hành ổn định và hệ thống truyền động mạnh mẽ, máy có thể xử lý hiệu quả các bề mặt làm kín bị ăn mòn, cong vênh hoặc hư hỏng mà vẫn đảm bảo độ phẳng và độ kín khít theo tiêu chuẩn kỹ thuật.

Quy trình hoạt động của máy phay mặt bích Joysung

Bước 1: Thiết lập và cố định máy

Trước khi gia công, máy được căn chỉnh đồng tâm với đường ống hoặc mặt bích để đảm bảo độ chính xác trong quá trình cắt gọt.

• Hệ thống chân đế và bulông giúp định tâm nhanh chóng
• Máy có thể gá trực tiếp vào đường kính trong (ID) hoặc đường kính ngoài (OD) của mặt bích
• Cơ cấu kẹp chắc chắn giúp hạn chế rung lắc khi vận hành

Thiết kế này giúp máy hoạt động ổn định ngay cả trong môi trường làm việc tải nặng hoặc không gian hạn chế.

Bước 2: Cơ chế truyền động và cắt gọt

Máy phay mặt bích Joysung sử dụng nguyên lý face milling kết hợp giữa chuyển động quay và chuyển động tiến dao tự động.

• Động cơ thủy lực, khí nén hoặc điện truyền lực làm quay đầu dao quanh tâm mặt bích
• Trong quá trình quay, cụm dao sẽ tự động di chuyển theo phương bán kính từ ngoài vào trong hoặc ngược lại
• Dao cắt bóc tách lớp kim loại hư hỏng để tạo bề mặt mới phẳng và đồng đều

Sự kết hợp giữa chuyển động quay và chuyển động tịnh tiến tạo ra đường cắt xoắn ốc liên tục, giúp bề mặt đạt độ nhẵn và độ chính xác cao.

Các loại bề mặt máy phay mặt bích sẽ gia công

Máy phay mặt bích Joysung có thể xử lý nhiều dạng bề mặt và kiểu mặt bích khác nhau:

• Phay phẳng mặt bích tiêu chuẩn
• Gia công rãnh RTJ
• Gia công rãnh gioăng O-ring
• Gia công sealing line và spiral groove
• Phục hồi mặt bích bị rỗ, ăn mòn hoặc biến dạng

Ngoài ra, cơ chế chống rung và kết cấu module cứng vững giúp máy duy trì độ ổn định cao trong quá trình gia công tinh, kể cả với các mặt bích kích thước lớn hoặc yêu cầu độ chính xác cao.

MTETCO – nhà cung cấp máy phay mặt bích hàng đầu tại Việt Nam

Nếu doanh nghiệp đang tìm kiếm đơn vị cung cấp máy phay mặt bích uy tín, đầy đủ giải pháp kỹ thuật và hỗ trợ chuyên sâu, MTETCO là lựa chọn được nhiều nhà máy, đơn vị cơ khí và nhà thầu công nghiệp tin tưởng tại Việt Nam.

Với nhiều năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp và gia công cơ khí, MTETCO cung cấp đa dạng các dòng máy phay mặt bích phục vụ cho công việc sửa chữa, bảo trì và gia công mặt bích trực tiếp tại hiện trường.

Vì sao nên mua máy phay mặt bích tại MTETCO?

• Cung cấp nhiều dòng máy phay mặt bích chất lượng cao từ các thương hiệu uy tín
• Tư vấn đúng giải pháp theo kích thước mặt bích, điều kiện làm việc và nhu cầu thực tế
• Hỗ trợ kỹ thuật tận nơi, hướng dẫn vận hành và chuyển giao công nghệ
• Cam kết sản phẩm chính hãng, đầy đủ tài liệu kỹ thuật và phụ tùng thay thế
• Chính sách bảo hành rõ ràng, hỗ trợ hậu mãi nhanh chóng
• Giá thành cạnh tranh, tối ưu chi phí đầu tư cho doanh nghiệp

MTETCO không chỉ cung cấp thiết bị mà còn đồng hành cùng khách hàng trong suốt quá trình vận hành, bảo trì và nâng cao hiệu quả sản xuất. Với đội ngũ kỹ thuật giàu kinh nghiệm, doanh nghiệp có thể dễ dàng lựa chọn được dòng máy phay mặt bích phù hợp cho các ngành dầu khí, điện gió, hóa chất, đóng tàu và công nghiệp nặng.
