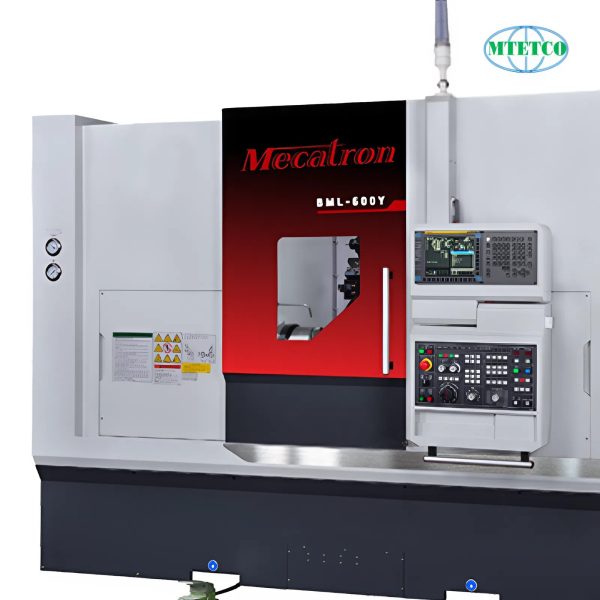

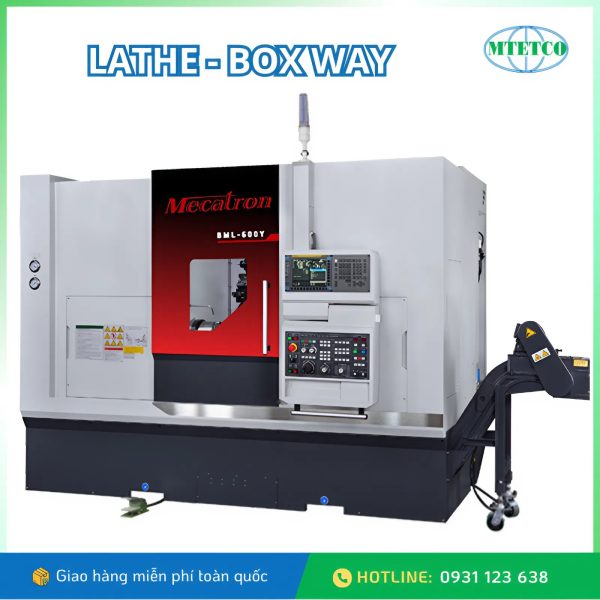

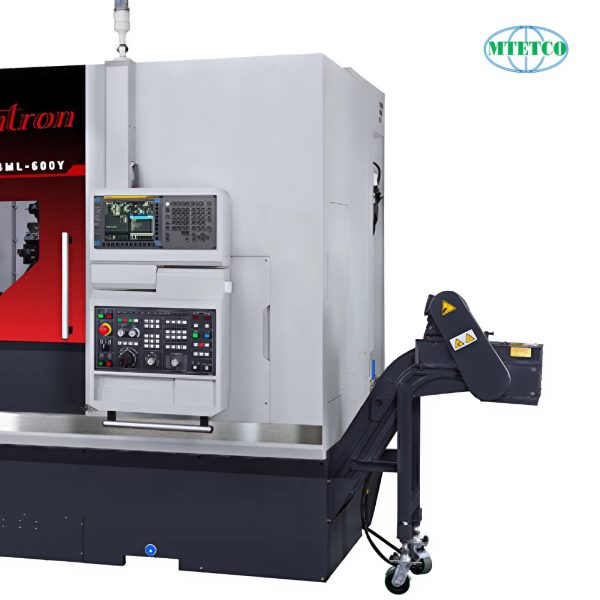

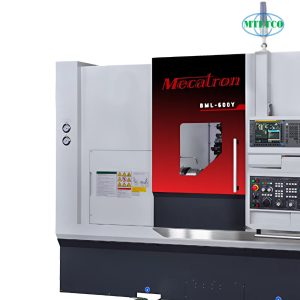

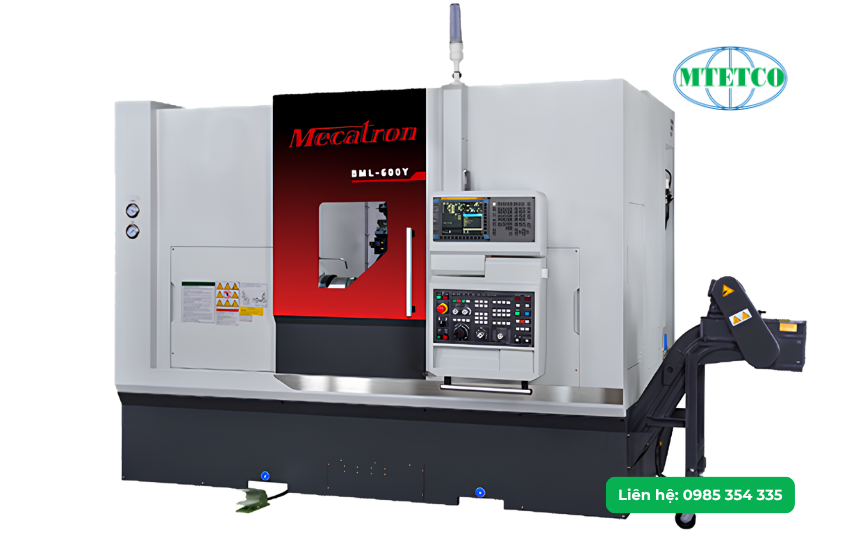

Máy tiện ngang CNC kiểu băng hộp Mecatron

Mô tả

Trong sản xuất cơ khí công nghiệp, thiết bị gia công có độ cứng vững cao và khả năng vận hành ổn định là yếu tố quan trọng giúp đảm bảo chất lượng sản phẩm. Máy tiện ngang CNC kiểu băng hộp Mecatron do MTETCO cung cấp mang lại hiệu quả gia công vượt trội nhờ kết cấu chắc chắn, độ chính xác cao, khả năng làm việc bền bỉ và phù hợp với nhiều loại chi tiết cơ khí.

Liên hệ 0985 354 335 để được tư vấn và báo giá chi tiết!

Giới thiệu chung về máy tiện ngang CNC kiểu băng hộp Mecatron

Máy tiện ngang CNC kiểu băng hộp Mecatron là thiết bị gia công cơ khí chính xác sử dụng hệ điều khiển số, được thiết kế với cấu trúc băng máy dạng hộp vững chắc. Dòng máy này chuyên dùng để gia công các chi tiết dạng trục, bạc và bề mặt tròn xoay với độ cứng vững cao và khả năng chịu tải trọng lớn.

Phân loại:

• BML-560S/M: Dòng máy tiện CNC bàn sàn cỡ nhỏ, phù hợp gia công chi tiết vừa và nhỏ, cấu hình tiện cơ bản hoặc nâng cấp dao dẫn động.
• BML-600S/M/L: Dòng máy tiện CNC bàn sàn công suất lớn, hành trình Z dài, phù hợp gia công chi tiết lớn và dài.
• BML-600T/TY: Dòng máy tiện CNC tích hợp dao dẫn động, hỗ trợ gia công phay/khoan; phiên bản TY bổ sung trục Y để gia công chi tiết phức tạp.

Các đặc điểm nổi bật của máy tiện ngang CNC kiểu băng hộp Mecatron

• Kết cấu băng hộp (Box Way): Thiết kế băng máy dạng hộp giúp tăng cường khả năng hấp thụ rung động trong quá trình cắt gọt nặng, mang lại độ chính xác cao và kéo dài tuổi thọ dao cụ.
• Độ ổn định cao: Cấu trúc ngang truyền thống giúp phoi thoát dễ dàng, kết hợp cùng hệ thống bôi trơn tự động đảm bảo máy vận hành trơn tru, liên tục.
• Hệ điều khiển CNC linh hoạt: Cho phép lập trình gia công đa dạng các biên dạng phức tạp như ren, côn, trụ, rãnh với độ lặp lại chính xác.

Máy tiện ngang CNC kiểu băng hộp (Box Way) của Mecatron là dòng máy gia công cơ khí chính xác, nổi bật nhờ độ cứng vững và khả năng chịu lực cắt lớn. Thiết bị đóng vai trò thiết yếu trong việc gia công các chi tiết trụ, trục dài, ren và các bề mặt phức tạp với hiệu suất cao.

Ưu điểm kỹ thuật từ thiết kế băng hộp

• Độ cứng vững cao: Thiết kế băng trượt dạng hộp (Box Way) được phủ vật liệu chống ma sát đặc biệt (như Turcite-B), giúp máy triệt tiêu rung động tốt trong quá trình gia công nặng.
• Dung sai nhỏ: Băng máy được xử lý nhiệt luyện và ứng dụng đúc nguyên khối, đảm bảo độ lặp lại và định vị chính xác.
• Khả năng chịu tải: Cấu trúc hộp giúp bàn máy di chuyển mượt mà, hạn chế tối đa độ võng khi tải các phôi có khối lượng lớn.

Ứng dụng thực tế

• Ngành công nghiệp ô tô – xe máy: Gia công các trục khuỷu, trục láp, puly, moay ơ, và các chi tiết hộp số.
• Gia công chế tạo máy: Tiện ren, tiện lỗ, và định hình các loại trục truyền động, bạc lót, ty ben thủy lực.
• Ngành dầu khí & năng lượng: Sản xuất các đoạn ống nối, van áp lực cao, và các chi tiết dạng trục lớn đòi hỏi độ bền cũng như dung sai cực kỳ khắt khe.
• Sản xuất công nghiệp nặng: Gia công các chi tiết tròn xoay có kích thước lớn cần khả năng cắt gọt sâu mà vẫn đảm bảo độ ổn định của bề mặt.

Thông số kỹ thuật máy tiện ngang CNC kiểu băng hộp Mecatron

• Loại máy: Máy tiện bàn sàn CNC Mecatron dòng BML
• Góc nghiêng băng máy: 30° (riêng BML-600TY: 60°)
• Đường kính ổ bi trước: Ø100 mm (tùy phiên bản có tùy chọn Ø120 mm)
• Chuôi dao vuông: 25 × 25 mm
• Đường kính cán dao doa: Ø40 mm
• Tốc độ chạy dao nhanh: X/Z khoảng 30 m/phút (tùy model có thêm trục Y/W)
• Động cơ bơm thủy lực: 0,75-1,5 kW (tùy model)
• Động cơ bơm làm mát: 0,8-0,96 kW (tùy model)
• Hệ điều khiển CNC: FANUC (các phiên bản tùy chọn theo cấu hình)

Hạng mục	BML-560S/M	BML-600S/M/L	BML-600T/TY
Đường kính quay trên băng máy	Ø560 mm	Ø600 mm	Ø600 mm
Đường kính quay trên bàn xe dao	Ø420 mm	Ø450 mm	Ø450 mm
Đường kính gia công tối đa	Ø320 mm	Ø420 mm (C-axis Ø360 mm)	Ø160 mm (T) / Ø220 mm (TY)
Chiều dài gia công tối đa	320-570 mm	560-1280 mm	375-389 mm
Khoảng cách giữa hai tâm	537-750 mm	551-1281 mm	774 mm
Góc nghiêng băng máy	30°	30°	30° (T) / 60° (TY)
Chiều dài trục X	190 mm (160+30)	230-235 mm	774 mm (T) / 168 mm (TY)
Chiều dài trục Y	–	–	60 mm (TY)
Chiều dài trục Z	360-610 mm	590-1330 mm	590–1330 mm
Chiều dài trục C	360° (0,001°) tùy chọn	360° (0,001°)	360° (0,001°)
Chiều dài trục W	–	–	450 mm
Tốc độ trục chính	6000 rpm (tùy chọn 4500 rpm)	3500 – 5000 rpm	3500 – 4500 rpm
Đầu trục chính	A2-5 (tùy chọn A2-6)	A2-6 (tùy chọn A2-8)	A2-6 / A2-5
Đường kính lỗ trục chính	Ø55-62 mm (tùy chọn Ø76 mm)	Ø85 mm	Ø45-62 mm
Đường kính thanh kéo	Ø45 mm (tùy chọn Ø52/65 mm)	Ø52-65 mm	Ø35-75 mm
Mâm cặp	6 inch tiêu chuẩn, 8 inch tùy chọn	8 inch tiêu chuẩn, 10-12 inch tùy chọn	8 inch tiêu chuẩn, 10 inch tùy chọn
Loại ổ dao	Thủy lực / Servo / Live Tooling	Thủy lực / Servo / Live Tooling	Live Tooling
Số vị trí dao	10-12 dao	10-12 dao	12 dao
Kích thước cán dao vuông	20×20 / 25×25 mm	25×25 mm	25×25 mm
Đường kính cán dao doa	Ø32-40 mm	Ø40 mm	Ø40 mm
Tốc độ dao dẫn động	5000 rpm (tùy phiên bản)	50-4000 rpm	50-4000 rpm
Tốc độ chạy dao nhanh	X/Z: 30/30 m/phút	X/Z: 30/30 m/phút	X/Y/Z: tùy phiên bản, khoảng 16–30 m/phút
Công suất động cơ trục chính	β8 7,5/11 kW	α12 15/18,5 kW	α22i 11/15 kW
Động cơ servo trục X/Z	1,2 kW	1,2-3,0 kW	1,2-3,0 kW
Động cơ dao dẫn động	3,7 kW (tùy chọn)	3,7/5,5 kW	3,7/5,5 kW
Chiều cao máy	1795-1844 mm	1844 mm	1844-2241 mm
Kích thước lắp đặt	3200×1750 mm / 3181×2053 mm	2870×1953 – 3762×2123 mm	2870×1953 – 3000×1956 mm
Trọng lượng máy	3380 – 4170 kg	5430 – 7000 kg	6200 kg
