Máy phay giường khổ lớn GMT DB21400
Liên hệ
- Kích thước bàn máy: 1800 x 4000 mm
- Tải trọng bàn máy: 20 Tấn
- Công suất động cơ trục chính: 18.5 / 22 kW
- Hành trình ba trục (X/Y/Z Travel): 4,200 x 2,100 x 1500 mm
- Động cơ Servo các trục X, Y, Z (Mitsubishi): 7 kW / 7 kW / 4.5 kW
- Kiểu truyền động / Đầu trục chính: Đầu hộp số (Gear Head)
- Loại côn trục chính: BT50
- Tốc độ di chuyển nhanh (Rapid Traverse X, Y, Z): 12 / 12 / 10 m/phút
- Trọng lượng máy: 50 Tấn
- Mô tả
- Đánh giá (0)
Mô tả
Gia công các phôi thép kích thước lớn hay chi tiết cơ khí siêu trường, siêu trọng luôn đòi hỏi hệ thống máy móc có độ cứng vững cao để tránh hiện tượng rung lắc, biến dạng và sai số bề mặt. Máy phay giường khổ lớn GMT DB21400 – giải pháp toàn diện cho các nhà xưởng hiện đại, kết hợp hoàn hảo giữa kết cấu khung bệ vững chắc, lực cắt mạnh mẽ và khả năng vận hành ổn định bền bỉ. Sản phẩm đáp ứng trọn vẹn cả yêu cầu phay thô tải nặng lẫn gia công tinh chính xác, giúp doanh nghiệp tối ưu năng suất và nâng cao năng lực cạnh tranh rõ rệt.
Quý khách hàng quan tâm đến giải pháp máy phay giường khổ lớn GMT DB21400, vui lòng liên hệ ngay hotline 0985 354 335 để được tư vấn và hỗ trợ chi tiết.
Thông tin chung về máy phay giường khổ lớn GMT DB21400

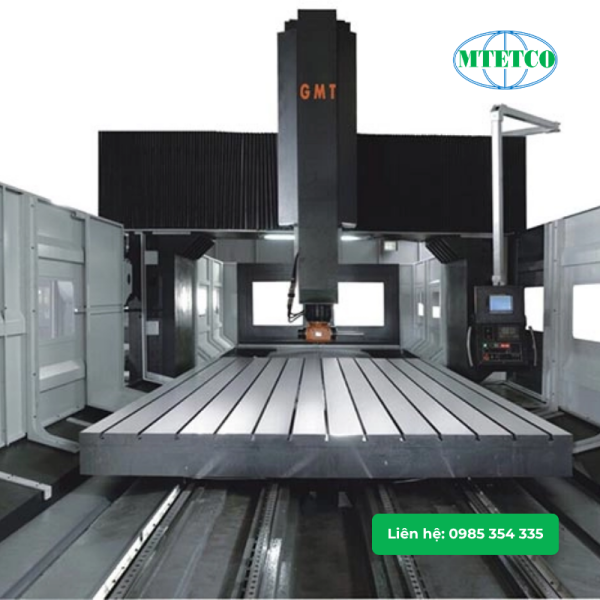

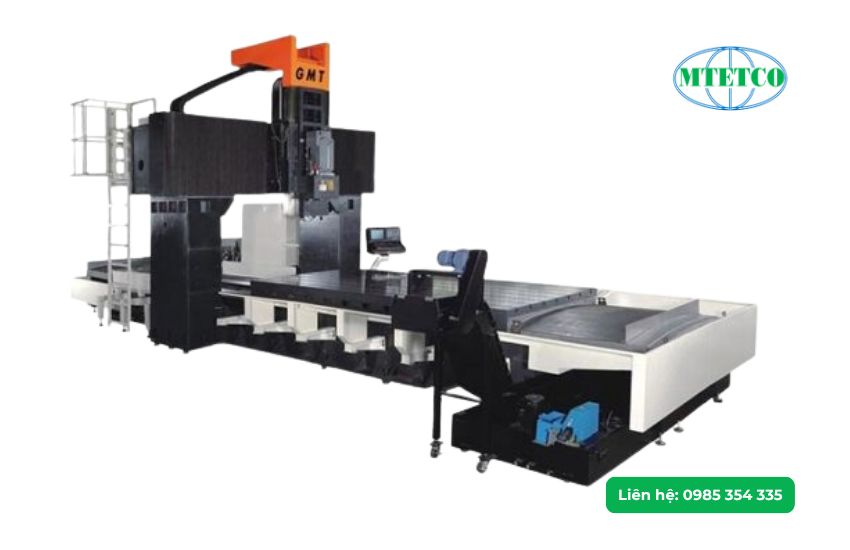

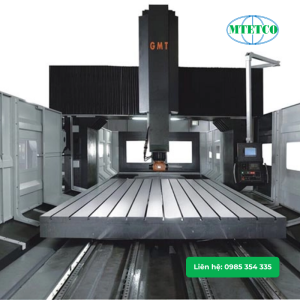

GMT DB-21400 là dòng máy phay CNC trung tâm gia công cổng trục/giường kép (Double Column/Bridge Type Machining Center) cao cấp, được sản xuất bởi thương hiệu GMT CNC Goushin Machine Tools từ Đài Loan. Do MTETCO phân phối chính hãng tại thị trường Việt Nam.
Dòng máy này chuyên dùng để gia công cơ khí chính xác cho các chi tiết siêu trường, siêu trọng thuộc các ngành công nghiệp nặng như đường sắt, đóng tàu, luyện kim và ô tô.
Kết cấu khung máy & Thiết kế nổi bật
- Dầm ngang bậc (Stepped Cross Beam): Thiết kế dầm ngang dạng bậc thế hệ mới giúp tăng cường độ cứng vững và độ ổn định. Trục Y được lắp đặt 2 rãnh trượt với băng dẫn hướng con lăn tuyến tính chịu tải nặng 65 mm. Trục Z sử dụng 2 băng trượt dạng hộp (Box Way) kích thước 120 x 200 mm nhằm tối ưu độ ổn định khi cắt gọt.

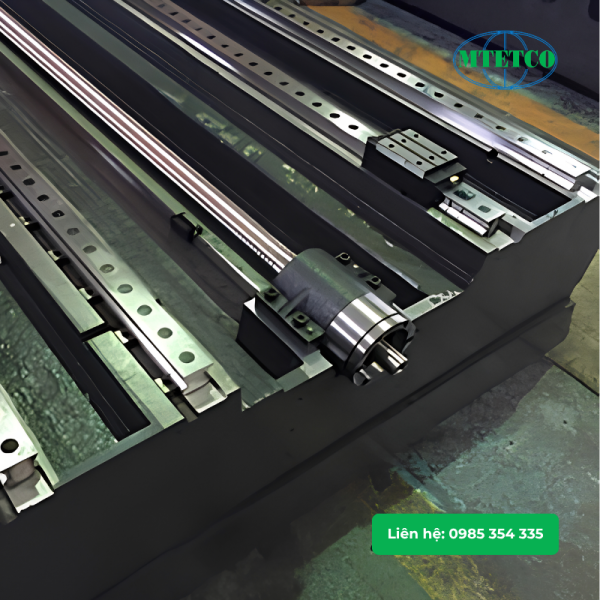

- Băng dẫn hướng trục X độc đáo: Trang bị 4 dãy băng dẫn hướng tuyến tính con lăn 55 mm (4 ways * 55mm Roller Linear Guide Ways) cùng 4 con trượt chịu tải nặng, giúp máy đạt khả năng chịu tải tối đa.

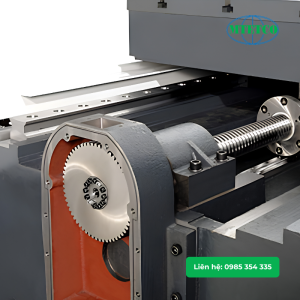

- Hệ thống truyền động: Trục X trang bị trục vít me bi đường kính lớn Φ80 mm kết hợp bộ hỗ trợ vít me bi tuyến tính (Linear Ball Screw Supporter) giúp giảm thiểu rung động. Trục X được truyền động qua hộp số (Gear Box Driver), trong khi trục Y và Z sử dụng cơ cấu truyền động trực tiếp (Direct Drive).
- Cân bằng thủy lực (Hydraulic Counter Balance System): Sử dụng hệ thống cân bằng thủy lực tự động với 2 xi-lanh đảm bảo duy trì độ chính xác cao.
Khả năng làm việc & Không gian gia công
- Kích thước bàn máy: 1800 x 4000 mm với tải trọng tối đa lên tới 20 Tấn.
- Khoảng mở cổng (Khoảng cách giữa 2 cột): 2100 mm.
- Hành trình gia công (X / Y / Z): 4200 mm / 2100 mm / 800 mm (có tùy chọn mở rộng hành trình trục Z lên 1000 mm hoặc 1200 mm).
- Trọng lượng máy: 50 Tấn.
📞 Bạn đang tìm kiếm giải pháp phay giường khổ lớn tải nặng, độ chính xác cao? Đội ngũ kỹ sư tại MTETCO sẵn sàng hỗ trợ khảo sát và tư vấn cấu hình máy phù hợp nhất với nhu cầu sản xuất của doanh nghiệp. Gọi ngay 0985 354 335 để nhận ưu đãi đặc biệt!
Đầu trục chính (Spindle) & Cắt gọt nặng
- Công suất động cơ trục chính: 18.5 / 22 kW.
- Hộp số 2 cấp (Two Speed Gear Box): Đầu trục chính vận hành qua hộp số 2 cấp trang bị bánh răng Nhật Bản dày 35 mm, cung cấp mô-men xoắn cao phục vụ khả năng cắt hạng nặng.
- Thông số đầu trục: Chuẩn côn BT-50, đường kính trục chính Φ100 mm, tốc độ quay tối đa 6,000 vòng/phút.
Thông số kỹ thuật chi tiết máy phay giường khổ lớn GMT DB21400
| Thông số | Giá trị |
| 1. Kích thước & Hành trình làm việc | |
| Kích thước bàn máy | 1800 x 4000 mm |
| Tải trọng bàn máy tối đa | 20 Tấn |
| Kích thước rãnh T (T-Slot) | 22 x 5 x 250 mm |
| Khoảng cách giữa hai cột (Khoảng mở cổng) | 2100 mm |
| Hành trình trục X | 4200 mm |
| Hành trình trục Y | 2100 mm |
| Hành trình trục Z | 800 mm (Tùy chọn nâng cấp: 1000 mm / 1200 mm) |
| Khoảng cách từ đầu trục chính đến mặt bàn | 200 – 1000 mm |
| Khoảng cách từ tâm trục chính đến cột | 550 mm |
| 2. Trục chính (Spindle) | |
| Công suất động cơ trục chính | 18.5 / 22 kW |
| Tốc độ quay trục chính | 6,000 rpm |
| Chuẩn côn trục chính | BT-50 |
| Đường kính trục chính | Φ100 mm |
| Kiểu truyền động | Hộp số (Gear Box) 2 cấp với bánh răng Nhật Bản dày 35 mm, cho mô-men xoắn cao và khả năng gia công cắt nặng mạnh mẽ |
| 3. Động cơ & Băng dẫn hướng (Motors & Guide Ways) | |
| Động cơ Servo các trục X, Y, Z (Mitsubishi) | 7 kW / 7 kW / 4.5 kW |
| Băng dẫn hướng trục X | 4 dãy băng tuyến tính con lăn 55 mm (4 ways * 55mm Roller Linear Guide Ways) |
| Băng dẫn hướng trục Y | 2 dãy băng tuyến tính con lăn 65 mm |
| Băng dẫn hướng trục Z | Băng hộp (Box Way) kích thước 120 x 200 mm giúp tối ưu độ ổn định |
| Đường kính trục vít me bi (X, Y, Z) | Φ80 mm / Φ63 mm / Φ50 mm |
| 4. Tốc độ di chuyển & Cắt (Speed & Feed Rate) | |
| Tốc độ di chuyển nhanh (Rapid Traverse X, Y, Z) | 12 / 12 / 10 m/phút |
| Tốc độ ăn dao (Cutting Feed Rate X, Y, Z) | 10 m/phút |
| 5. Hệ thống thay dao tự động (ATC) | |
| Kiểu tay gắp dao | Arm Type |
| Dung lượng ổ dao | 24 dao |
| Chiều dài dao tối đa | 350 mm |
| Đường kính dao tối đa | Φ125 mm |
| Trọng lượng dao tối đa | 18 kg |
| Thời gian thay dao | 3.5 giây |
| 6. Độ chính xác & Trọng lượng máy | |
| Độ chính xác định vị toàn hành trình | 0.005 mm |
| Độ chính xác lặp lại | 0.002 mm |
| Trọng lượng tịnh của máy (Net Weight): | 50 Tấn |
Quý khách hàng cần nhận catalogue bản mềm hoặc bảng chi phí tư vấn đầu tư trọn gói? Hãy liên hệ trực tiếp Hotline/Zalo 0985 354 335 (MTETCO) để được phục vụ 24/7.
Ứng dụng của máy phay giường khổ lớn GMT DB21400
Máy có độ cứng vững và ổn định nhiệt cao, được ứng dụng rộng rãi trong gia công các chi tiết nặng và siêu nặng thuộc nhiều ngành công nghiệp trọng điểm:
- Ngành chế tạo máy nặng & Luyện kim: Gia công các bệ máy, khung máy kích thước lớn, các khối thân máy, hộp giảm tốc và cấu kiện cơ khí hạng nặng.
- Ngành đường sắt: Gia công các kết cấu khung gầm, dầm bệ và các chi tiết chịu lực lớn trong hệ thống toa xe hoặc đường sắt.
- Ngành đóng tàu: Phục vụ gia công các mảng chi tiết lớn của thân tàu, bệ máy chính, các cấu kiện kết cấu thép chịu tải trọng cao.
- Ngành ô tô: Chế tạo khuôn dập kích thước lớn, các bàn gá (jig) kiểm tra hoặc khung định hình phục vụ dây chuyền sản xuất ô tô.
- Gia công khuôn mẫu kích thước lớn: Gia công lòng cối, vỏ khuôn ép nhựa, khuôn đúc áp lực cỡ lớn cho các sản phẩm công nghiệp và dân dụng.
- Cấu kiện thép và kết cấu công trình: Gia công dầm cầu trục, khung cẩu, bệ đỡ thiết bị nâng hạ hoặc các chi tiết đòi hỏi dung sai vị trí khắt khe trên một lần gá.
Nên mua máy phay giường khổ lớn ở đâu giá tốt, chính hãng GMT?
Khi đầu tư vào các dòng máy phay giường khổ lớn – phân khúc thiết bị cơ khí siêu trường siêu trọng đòi hỏi độ chính xác tuyệt đối và nguồn vốn lớn, việc lựa chọn một nhà cung cấp uy tín, am hiểu kỹ thuật và có năng lực hỗ trợ dịch vụ sau bán hàng chuyên nghiệp là yếu tố then chốt quyết định thành công của doanh nghiệp.
Công ty TNHH Kỹ thuật và Công nghệ Minh Thành (MTETCO) tự hào là đơn vị phân phối chính hãng các dòng máy phay giường CNC thương hiệu GMT (Goushin Seiki, Đài Loan) tại thị trường Việt Nam. Với nhiều năm kinh nghiệm trong lĩnh vực cung cấp thiết bị công nghiệp nặng, máy móc gia công cơ khí và giải pháp tự động hóa, MTETCO là điểm đến tin cậy của hàng loạt nhà xưởng và khu công nghiệp lớn trên toàn quốc.
Cam kết từ MTETCO
- 100% Chính hãng GMT: Đảm bảo nhập khẩu nguyên chiếc từ Đài Loan, đầy đủ chứng nhận xuất xứ (CO) và chất lượng (CQ).
- Giá thành cạnh tranh nhất: Tối ưu hóa chi phí đầu tư, mang lại mức giá tốt nhất đi kèm hiệu năng hoạt động vượt trội cho doanh nghiệp.
- Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm trực tiếp khảo sát mặt bằng, tư vấn lựa chọn model phù hợp, lắp đặt, chạy thử (try-out) và bàn giao công nghệ tận xưởng.
- Bảo hành & Bảo dưỡng uy tín: Cam kết bảo hành chính hãng dài hạn, cung cấp linh kiện thay thế chính hãng nhanh chóng, cùng các gói bảo trì định kỳ giúp máy luôn vận hành bền bỉ, ổn định.
