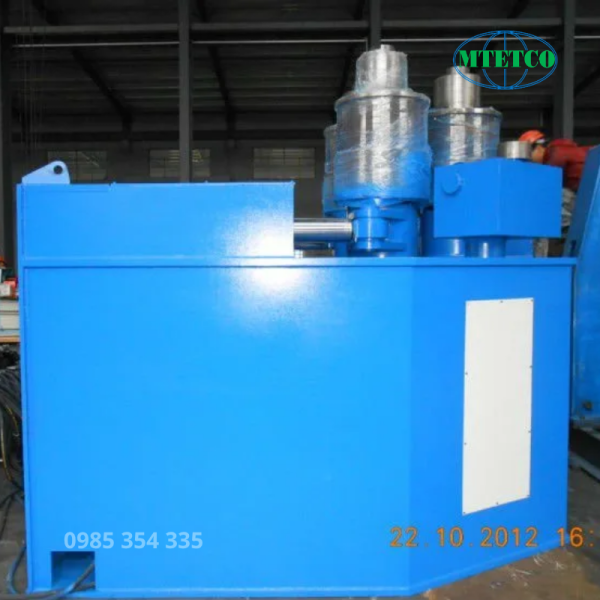

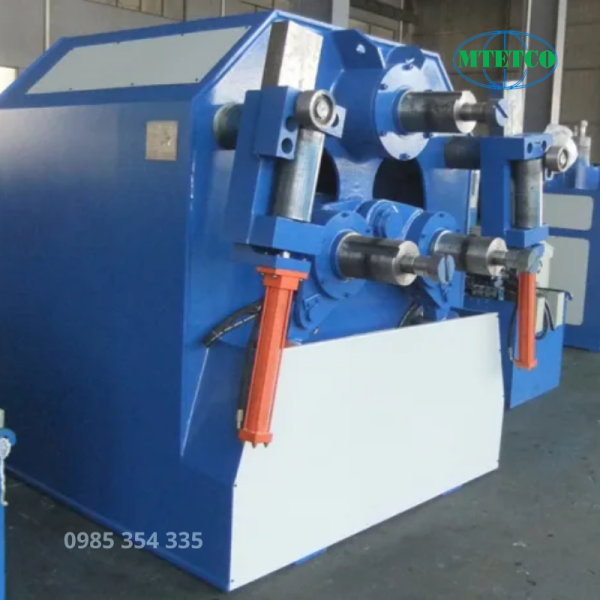

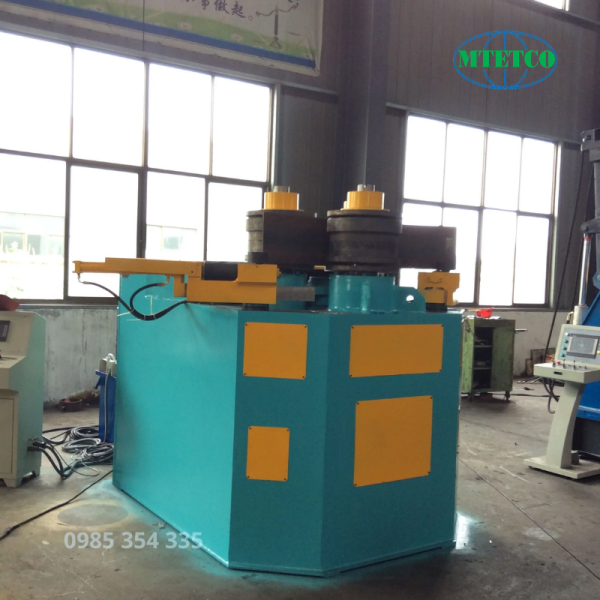

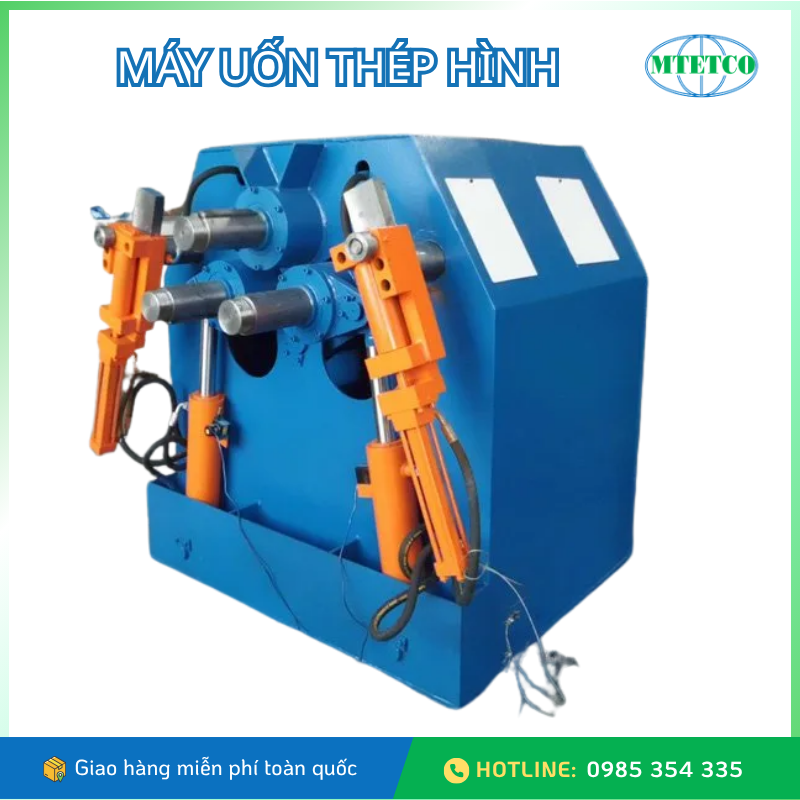

Máy uốn thép hình Nantong Shengli W24S-180

Máy uốn thép hình Nantong Shengli W24S-180 (Profile Bending Machine) là dòng máy uốn thủy lực 3 trục cao cấp, được thiết kế chuyên dụng để uốn các loại thép hình, thép ống và kết cấu kim loại có kích thước lớn với độ chính xác cao. Thiết bị ứng dụng công nghệ uốn tiên tiến từ Thụy Điển, cho khả năng uốn sơ bộ và tạo hình liên tục trong cùng một chu trình, giúp tối ưu năng suất và giảm biến dạng vật liệu.

Máy được sử dụng rộng rãi trong ngành kết cấu thép, đóng tàu, chế tạo cơ khí, năng lượng, cầu đường và công nghiệp nặng nhờ khả năng vận hành mạnh mẽ, độ ổn định cao và khả năng gia công đa dạng biên dạng thép.

Ưu điểm nổi bật của máy uốn thép hình W24S-180

• Cấu trúc 3 trục truyền động độc lập giúp tăng độ chính xác và giảm biến dạng khi uốn thép kích thước lớn
• Hệ thống điều khiển NC/CNC hỗ trợ lập trình tự động, lưu chương trình uốn và nâng cao độ chính xác lặp lại
• Tích hợp chức năng uốn sơ bộ (pre-bending) giúp hoàn thiện chi tiết mà không cần đảo chiều phôi
• Con lăn dẫn hướng thủy lực hai bên giúp hạn chế biến dạng với các profile bất đối xứng như thép góc
• Có thể lắp đặt máy theo phương ngang hoặc đứng tùy không gian nhà xưởng và yêu cầu sản xuất
• Hệ thống hiển thị số với độ chính xác lên đến ±0.1mm, hỗ trợ kiểm soát quá trình uốn hiệu quả
• Kết cấu thân máy hàn thép cường lực, được xử lý khử ứng suất giúp máy vận hành ổn định và bền bỉ

Cấu tạo máy uốn thép hình 3 trục

Máy uốn thép hình W24S-180 sử dụng cơ cấu uốn 3 trục thủy lực dạng chuyển động cung tròn. Ba con lăn làm việc đều là trục truyền động chính, hoạt động đồng thời thông qua hệ thống thủy lực, motor và hộp giảm tốc.

Hai con lăn dưới có khả năng nâng hạ theo cung tròn quanh tâm quay cố định, kết hợp với hệ thống con lăn đỡ và con lăn chỉnh hướng giúp đảm bảo chất lượng uốn đối với nhiều loại thép hình khác nhau.

Máy có khả năng gia công đa dạng vật liệu như:

• Thép góc
• Thép chữ U, I, H
• Thép hộp vuông, chữ nhật
• Thép tròn đặc
• Ống thép tròn

Ngoài ra, máy còn cho phép thay đổi bộ khuôn linh hoạt để đáp ứng nhiều dạng profile và bán kính uốn khác nhau.

Khả năng gia công của máy W24S-180

Máy uốn thép hình Nantong Shengli W24S-180 có khả năng gia công mạnh mẽ với các thông số tiêu biểu:

• Uốn thép góc tối đa: 160 × 16mm
• Uốn thép U đến cỡ: U32
• Uốn ống thép đường kính tối đa: Φ168mm, độ dày 8mm
• Uốn thép phẳng ngang tối đa: 300 × 50mm
• Độ chính xác hiển thị vị trí: ±0.1mm

Thiết bị phù hợp với vật liệu có giới hạn chảy ≤ 250MPa như thép carbon, thép kết cấu và nhiều loại thép công nghiệp thông dụng.

Máy được trang bị hệ thống thủy lực thiết kế theo tiêu chuẩn công nghiệp với áp suất làm việc lên đến 19.5MPa, giúp vận hành mạnh mẽ nhưng vẫn tiết kiệm năng lượng.

Một số điểm nổi bật của hệ thống gồm:

• Sử dụng bơm dầu áp suất cao và van thủy lực YUKEN chất lượng cao
• Hệ thống đồng bộ chuyển động bằng van chia lưu lượng giúp sai số đồng bộ chỉ ±0.05mm
• Đường ống bố trí khoa học, giảm rò rỉ và thuận tiện bảo trì
• Bộ lọc dầu giúp tăng tuổi thọ hệ thống thủy lực

Hệ thống điều khiển điện sử dụng PLC kết hợp màn hình hiển thị kỹ thuật số giúp thao tác trực quan, dễ vận hành và theo dõi trạng thái làm việc của máy.

Linh kiện chính và tiêu chuẩn sản xuất

Máy sử dụng các linh kiện chất lượng cao từ các thương hiệu uy tín:

• Motor Y Series – Nantong Tongde
• Van thủy lực YUKEN
• Thiết bị điện Schneider, Tianshui 213

Thiết bị được thiết kế và sản xuất theo các tiêu chuẩn:

• JB/T8777-1998 – Điều kiện kỹ thuật máy uốn profile
• JB/T6103-92 – Thông số cơ bản máy uốn thép hình
• JB/T1829-1997 – Tiêu chuẩn kỹ thuật máy rèn dập công nghiệp

Máy uốn thép hình Nantong Shengli W24S-180 là giải pháp tối ưu cho doanh nghiệp cần gia công thép hình với độ chính xác cao, năng suất lớn và khả năng làm việc ổn định trong môi trường công nghiệp nặng.

Thông số kỹ thuật máy uốn thép hình Nantong Shengli

Thông số kỹ thuật chính:

• Mô-đun chống uốn tối đa của mặt cắt thép hình (Cm³): 180
• Tốc độ uốn (m/phút): Khoảng 4
• Áp suất hệ thống thủy lực (MPa): 19.5
• Công suất mô-tơ (kW): Khoảng 30

Bảng thông số giới hạn chảy của thép hình (với δS = 250 MPa):

Loại thép hình	Kích thước thép hình	Đường kính uốn tối thiểu
Thép dẹt (Thép lập là)	300 x 50	Φ1500
Thép ống	168 × 8	Φ2000
Thép chữ U (Channel 27P)	32	Φ1800
Thép góc (Thép V)	150 × 16	Φ2600
Thép hộp vuông	140 × 10	Φ3000

Thông số kỹ thuật, khả năng uốn và cấu hình máy có thể điều chỉnh linh hoạt để phù hợp với từng loại vật liệu và yêu cầu vận hành thực tế.

Liên hệ 0985354335 để được chuyên gia MTETCO hỗ trợ giải pháp phù hợp và tối ưu chi phí đầu tư.

Ứng dụng thực tế của máy uốn thép hình Nantong Shengli

Với kết cấu 3 trục truyền động thủy lực mạnh mẽ, khả năng uốn chính xác cao và gia công đa dạng profile kim loại, máy uốn thép hình Nantong Shengli W24S-180 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp nặng và chế tạo kết cấu thép.

• Ngành xây dựng & kết cấu thép: Gia công dầm thép, thép ống, mái vòm, kết cấu nhà xưởng, cầu đường và các chi tiết kiến trúc nghệ thuật yêu cầu độ cong chính xác cao.
• Công nghiệp đóng tàu: Uốn khung sườn tàu, thép góc, thép hình và các profile kim loại phức tạp phục vụ thi công thân tàu và kết cấu boong tàu.
• Ngành giao thông vận tải & ô tô: Chế tạo khung gầm xe tải, thanh gia cường, khung định hình và nhiều chi tiết kết cấu cho phương tiện vận tải chuyên dụng.
• Ngành năng lượng & hóa chất: Uốn đường ống dẫn dầu, khí đốt, kết cấu bồn chứa, tháp điện gió và các hệ thống chịu áp lực lớn trong môi trường công nghiệp.
• Cơ khí chế tạo & công nghiệp nặng: Sản xuất mặt bích cỡ lớn, vòng đai chịu lực, kết cấu thép đặc biệt và các thiết bị cơ khí yêu cầu độ chính xác và độ ổn định cao.
• Gia công đa dạng thép hình và kim loại: Máy có thể uốn nhiều loại vật liệu như thép góc, thép chữ U, thép chữ I, thép H, thép hộp vuông, thép hộp chữ nhật, thép tròn đặc và ống thép với nhiều bán kính uốn khác nhau.

Địa chỉ bán máy uốn thép hình giá tốt, bảo hành lâu dài tại Việt Nam

Nếu doanh nghiệp đang tìm kiếm đơn vị cung cấp máy uốn thép hình chính hãng, giá tốt và hỗ trợ kỹ thuật chuyên sâu, MTETCO là lựa chọn đáng tin cậy cho các nhà máy cơ khí, kết cấu thép, đóng tàu và công nghiệp nặng tại Việt Nam.

MTETCO cung cấp đa dạng các dòng máy uốn thép hình thủy lực CNC/NC chất lượng cao, đáp ứng tốt nhu cầu gia công thép hình kích thước lớn với độ chính xác cao, vận hành ổn định và độ bền lâu dài.

Cam kết và dịch vụ khi mua máy uốn thép hình tại MTETCO

• Cung cấp máy chính hãng, đầy đủ chứng từ CO/CQ
• Tư vấn lựa chọn model phù hợp theo nhu cầu sản xuất thực tế
• Hỗ trợ kỹ thuật, lắp đặt và chạy thử tận nơi
• Giá thành cạnh tranh, tối ưu chi phí đầu tư cho doanh nghiệp
• Hỗ trợ đào tạo vận hành và chuyển giao kỹ thuật chi tiết
• Bảo hành thiết bị lên đến 18 tháng
• Hỗ trợ bảo trì trọn đời và cung cấp phụ tùng thay thế chính hãng
• Phản hồi kỹ thuật trong vòng 48 giờ khi phát sinh sự cố

Ngoài ra, trong giai đoạn đầu đưa máy vào vận hành, đội ngũ kỹ thuật sẽ hỗ trợ trực tiếp để khách hàng nhanh chóng làm chủ thiết bị và khai thác tối đa hiệu suất máy.

Tài liệu kỹ thuật, lắp đặt tận nơi

Khi bàn giao máy uốn thép hình, MTETCO cung cấp đầy đủ tài liệu kỹ thuật phục vụ vận hành và bảo trì:

• Sách hướng dẫn sử dụng máy (phần cơ khí và điện)
• Sơ đồ nguyên lý điện
• Danh sách xuất xưởng và danh mục phụ tùng tiêu hao
• Bản vẽ móng, danh sách đóng gói và chứng nhận xuất xưởng

Sau khi thiết bị hoàn thiện, khách hàng có thể tham gia nghiệm thu trực tiếp tại nhà máy trước khi giao hàng. MTETCO hỗ trợ căn chỉnh và chạy thử máy miễn phí nhằm đảm bảo thiết bị vận hành ổn định khi đưa vào sử dụng.
