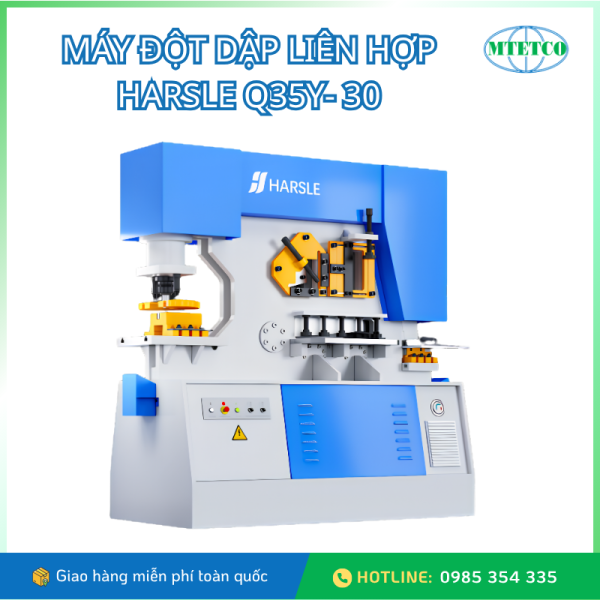

Máy đột dập liên hợp Harsle Q35Y- 30

Mô tả

Trong lĩnh vực gia công cơ khí và kết cấu thép, việc lựa chọn thiết bị đa năng giúp doanh nghiệp tiết kiệm diện tích, giảm chi phí đầu tư và nâng cao hiệu suất sản xuất là yếu tố được nhiều khách hàng quan tâm. Máy đột dập liên hợp Harsle Q35Y- 30 do MTETCO cung cấp là giải pháp tối ưu cho các xưởng cơ khí, nhà máy kết cấu thép cần thiết bị tích hợp nhiều chức năng như đột lỗ, cắt thép tấm, thép góc, thép dẹt với độ chính xác cao và vận hành ổn định. Sản phẩm đáp ứng tốt nhu cầu gia công liên tục, giảm thời gian xử lý và tối ưu chi phí sản xuất cho doanh nghiệp.

Liên hệ MTETCO 0985 354 335 để được tư vấn và lựa chọn máy phù hợp!

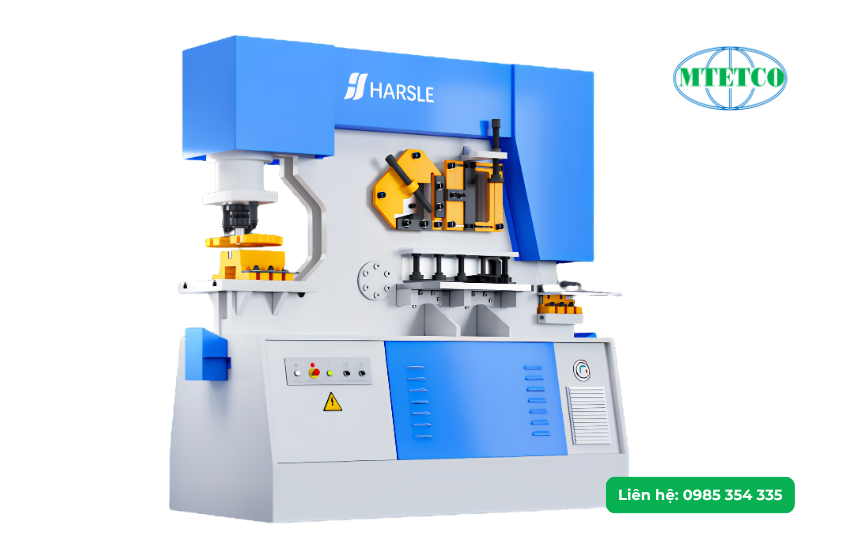

Giới thiệu máy đột dập liên hợp Harsle Q35Y- 30

Máy đột dập liên hợp Harsle Q35Y-30 là dòng máy thuộc Shearing Division của thương hiệu Harsle, được thiết kế để thực hiện nhiều nguyên công gia công kim loại trên cùng một thiết bị, bao gồm: đột lỗ, cắt thép góc (Angle Shearing), cắt thanh tròn/thanh vuông (Bar Shearing), cắt tấm/thanh dẹt (Plate Shearing) và khoét rãnh (Notching).

Nhờ thiết kế tích hợp nhiều trạm gia công trên một thân máy, máy đột dập liên hợp Harsle Q35Y-30 có khả năng thay thế công việc của 4 – 5 máy chuyên dụng riêng biệt, giúp doanh nghiệp:

• Tối ưu diện tích mặt bằng sản xuất.
• Giảm chi phí đầu tư thiết bị ban đầu.
• Rút ngắn thời gian gia công nhờ khả năng chuyển đổi nhanh giữa các công đoạn.
• Nâng cao hiệu quả sản xuất trong các xưởng cơ khí, kết cấu thép.

Máy sử dụng hệ thống truyền động thủy lực, đảm bảo lực đột và lực cắt ổn định trong suốt quá trình vận hành, phù hợp cho các xưởng gia công kết cấu thép, chế tạo cơ khí, sản xuất khung giá đỡ, tủ điện, thang máng cáp và nhiều ứng dụng công nghiệp khác.

Tính năng nổi bật máy đột dập liên hợp Harsle Q35Y- 30

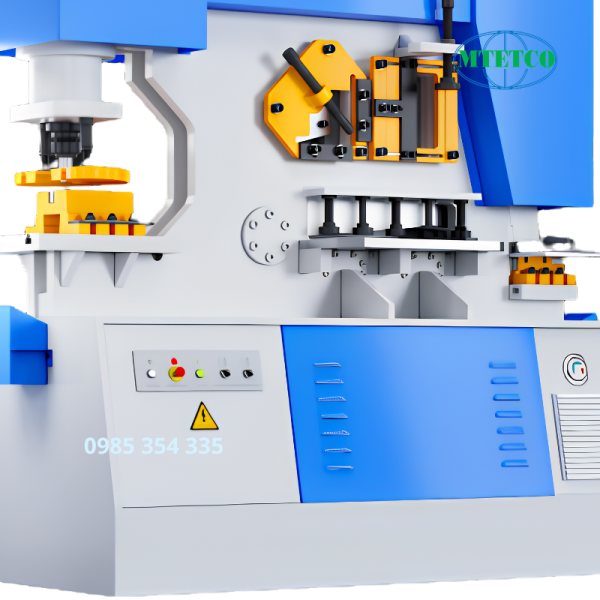

Đa năng – Tích hợp nhiều trạm gia công trên một máy

Điểm nổi bật nhất của dòng máy đột dập liên hợp Harsle là khả năng kết hợp nhiều chức năng trong cùng một thiết bị.

Người vận hành có thể dễ dàng chuyển đổi giữa các trạm:

• Đột lỗ.
• Cắt thép góc.
• Cắt thanh tròn, thanh vuông.
• Cắt tấm/thanh dẹt.
• Khoét rãnh.

Nhờ đó, phôi không cần di chuyển qua nhiều máy khác nhau, giúp giảm thao tác, tiết kiệm thời gian và nâng cao năng suất.

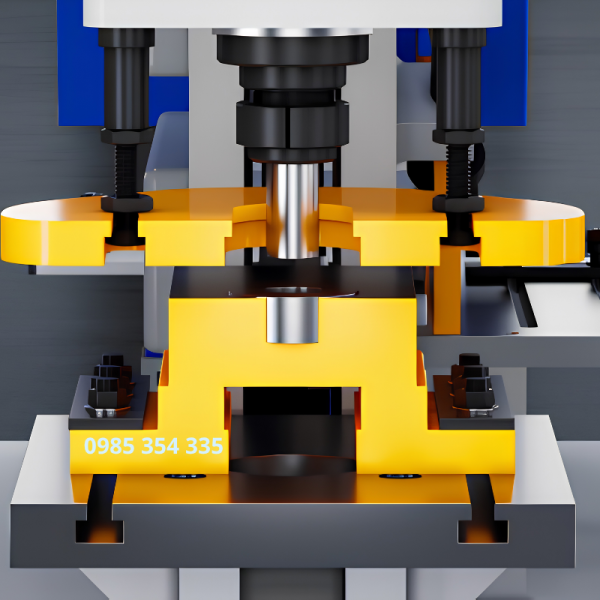

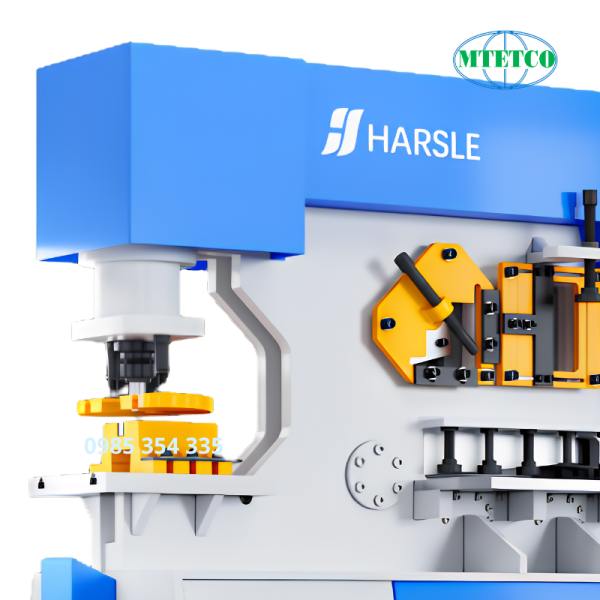

Trạm đột lỗ (Punching Station)

Trạm đột lỗ được thiết kế tối ưu cho khả năng thay khuôn nhanh và gia công chính xác:

• Trang bị đai ốc giữ khuôn dạng tháo nhanh (Quick-change retaining-nut), giúp thay khuôn chỉ trong thời gian ngắn.
• Tấm chặn phôi (Stripper) tiêu chuẩn có thể thay thế linh hoạt theo nhu cầu.
• Tùy chọn dẫn động thủy lực giúp tăng độ an toàn và hạn chế biến dạng phôi.
• Bàn máy hai mảnh tích hợp thước đo và cữ chặn giúp định vị vật liệu nhanh, chính xác.

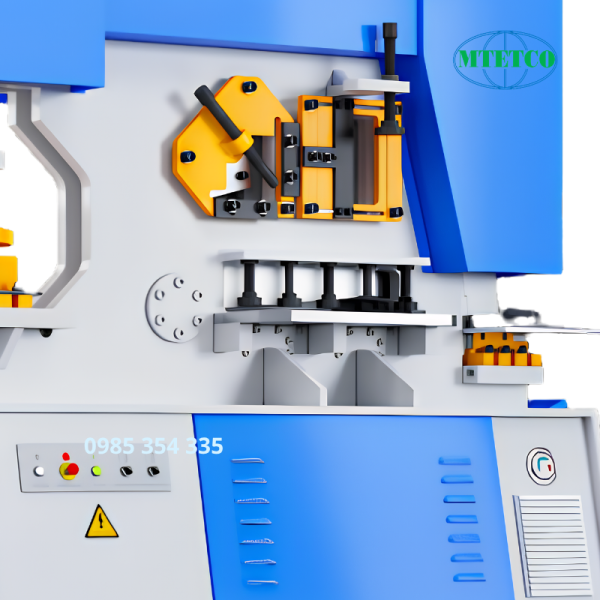

Trạm cắt thép góc (Angle Shearing Station)

Được thiết kế chuyên dụng để cắt thép góc với độ chính xác cao:

• Bộ dao và khuôn gia công riêng cho từng yêu cầu cắt.
• Đảm bảo đường cắt ổn định, năng suất cao.
• Hệ thống thanh đỡ và ray dẫn hướng phía sau giúp hỗ trợ khi gia công các đoạn thép góc dài.

Trạm cắt thanh (Bar Shearing Station)

Máy có khả năng xử lý nhiều loại thanh kim loại:

• Cơ cấu kẹp giữ có thể điều chỉnh theo kích thước vật liệu.
• Kẹp chắc các loại thanh tròn, thanh vuông trong quá trình cắt.
• Có thể tùy chọn thêm khuôn cắt thép hình như I-beam, channel để mở rộng khả năng gia công kết cấu thép.

Trạm cắt tấm/thanh dẹt (Plate Shearing Station)

Trạm cắt tấm được thiết kế nhằm tạo ra đường cắt sạch, giảm biến dạng vật liệu:

• Dao trên được gia công đặc biệt kết hợp với dao dưới giúp tăng độ bền và tuổi thọ dao.
• Đường cắt chính xác, hạn chế sai lệch.
• Tích hợp chức năng cắt góc xiên (Miter) mà không cần thay dao.

Trạm khoét rãnh (Notching Station)

Trạm khoét rãnh hỗ trợ gia công các chi tiết yêu cầu tạo rãnh chính xác:

• Cắt rãnh trên thanh dẹt và thép góc.
• Trang bị lưới chắn an toàn liên động điện, đảm bảo an toàn khi vận hành.
• Có thể tùy chọn chức năng khoét góc xiên (Angle Notching) để tăng tính linh hoạt.

Thiết bị tiêu chuẩn và tùy chọn mở rộng của máy

Máy đột dập liên hợp Harsle Q35Y-30 được trang bị các phụ kiện hỗ trợ giúp quá trình vận hành thuận tiện hơn:

Thiết bị tiêu chuẩn:

• Bàn đạp chân (Foot Switch): Điều khiển máy rảnh tay, tăng sự linh hoạt khi thao tác.
• Đèn chiếu sáng làm việc (Work Lamp): Hỗ trợ quan sát phôi trong điều kiện ánh sáng yếu.
• Cữ gauge trước: Giúp đo và định vị vật liệu nhanh chóng, giảm hao phí.

Thiết bị tùy chọn:

• Cữ gauge sau.
• Lưới an toàn bao quanh máy (Safety Guardrail).
• Màn chắn ánh sáng cảm biến an toàn (Light Curtain).
• Bộ làm mát dầu thủy lực bằng khí (Air Cooler).
• Bộ tra dầu bôi trơn tự động.
• Tấm hứng phôi phụ trợ (Auxiliary Drop Plate).

Các tùy chọn này giúp doanh nghiệp dễ dàng nâng cấp cấu hình máy theo nhu cầu sản xuất thực tế.

Linh kiện chất lượng cao – Đảm bảo độ bền và độ ổn định

Máy đột dập liên hợp Harsle Q35Y-30 sử dụng các linh kiện đến từ những thương hiệu uy tín:

• Bơm dầu Hongtai.
• Xy lanh dầu do chính Harsle sản xuất.
• Motor Sitejie/Innomotics (thuộc Siemens).
• Van điện từ Huade.
• Phớt dầu NOK.
• Hệ thống điện Schneider Electric.

Sự kết hợp này giúp máy hoạt động ổn định, bền bỉ và đáp ứng tốt yêu cầu sản xuất liên tục trong môi trường công nghiệp.

Thông số kỹ thuật máy đột dập liên hợp Harsle

• Model: Q35Y-30
• Năng suất hành trình đột: 15 lần/phút
• Độ dày đột tối đa: 30mm
• Đường kính đột lỗ tối đa: Ø38mm
• Hành trình xy lanh tối đa: 100mm
• Độ sâu họng máy (Throat Depth): 600mm
• Cắt thép góc đều cạnh: 180 × 180 × 16mm
• Cắt thanh tròn: Ø65mm
• Cắt thanh vuông: 60 × 60mm
• Cắt thép hình I-Beam: 220 × 112 × 9.5mm
• Cắt thép hình chữ U (Channel): 280 × 82 × 7.5mm
• Độ dày cắt tối đa: 30mm
• Cắt thép tấm (dài × rộng): 30 × 330mm hoặc 18 × 600mm
• Góc khoét rãnh: 8°
• Lực đột: 160 tấn
• Áp suất làm việc tối đa: 23MPa
• Độ bền vật liệu cho phép: ≤450 N/mm²
• Độ ồn khi làm việc: <85 dB
• Công suất motor: 11kW
• Kích thước máy (D × R × C): 2840 × 1200 × 2330mm
• Trọng lượng máy: 7200kg

>> Nhận catalog và báo giá máy đột dập liên hợp Harsle cụ thể, gọi ngay 0985 354 335

Với lực đột lên tới 160 tấn và khả năng xử lý vật liệu có độ bền đến 450 N/mm², máy đột dập liên hợp Harsle Q35Y-30 đáp ứng tốt các yêu cầu gia công thép kết cấu trung bình đến nặng trong môi trường sản xuất công nghiệp.

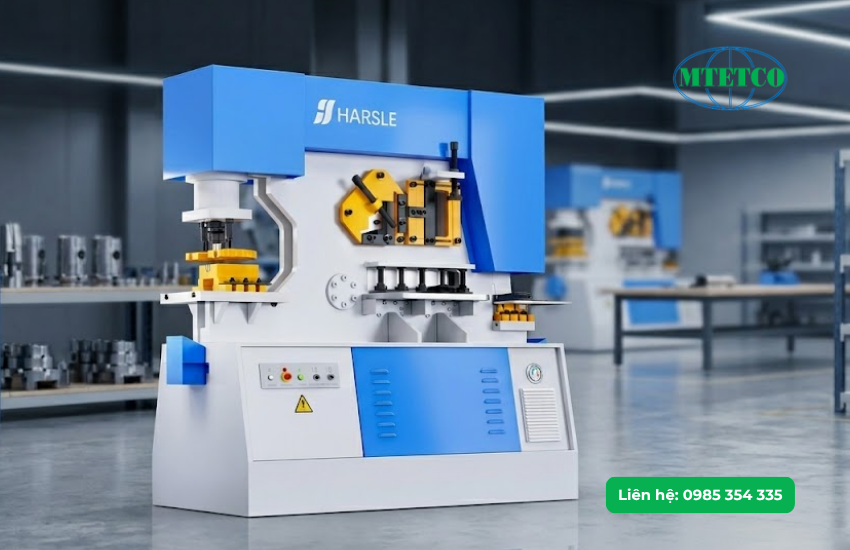

Ứng dụng của máy đột dập liên hợp Harsle Q35Y-30

Nhờ khả năng gia công đa dạng các dạng vật liệu thép tấm, thép góc, thép thanh, thép hình, máy đột dập liên hợp Harsle Q35Y-30 được ứng dụng rộng rãi trong:

• Ngành hàng không vũ trụ: gia công các chi tiết kim loại chính xác cho cấu trúc máy bay và thiết bị hàng không.
• Ngành đường ống – dầu khí: tạo hình các chi tiết liên quan đến hệ thống ống dẫn dầu, khí, nước.
• Ngành năng lượng tái tạo: gia công các kết cấu khung trụ tuabin gió, khung đỡ pin năng lượng mặt trời, bồn chứa hydro.
• Ngành kết cấu thép xây dựng: sản xuất khung kệ, giá đỡ, thang máng cáp, tủ điện, các chi tiết kết cấu nhà xưởng, nhà thép tiền chế.

Với phạm vi ứng dụng rộng như vậy, đây thực sự là dòng máy đột dập liên hợp Harsle phù hợp cho cả doanh nghiệp gia công cơ khí tổng hợp lẫn các nhà máy sản xuất kết cấu chuyên biệt.

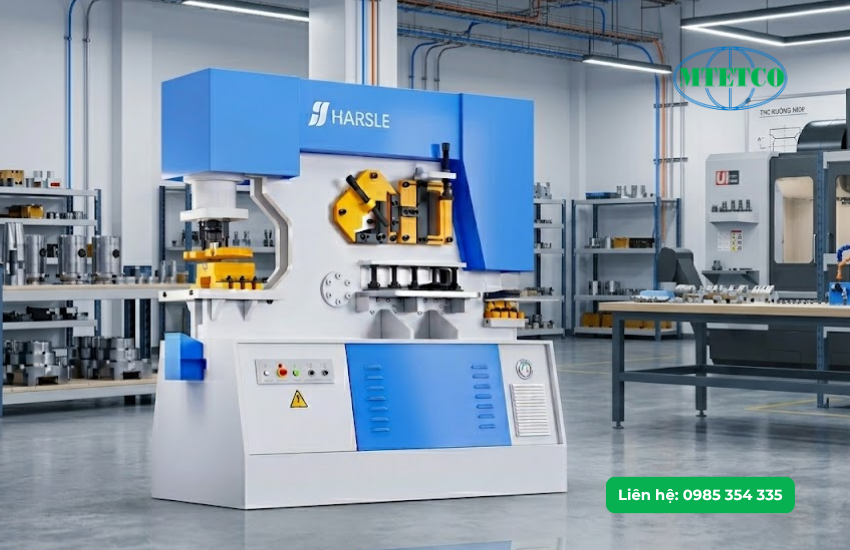

MTETCO – Đơn vị cung cấp máy đột dập liên hợp giá tốt tại Việt Nam
