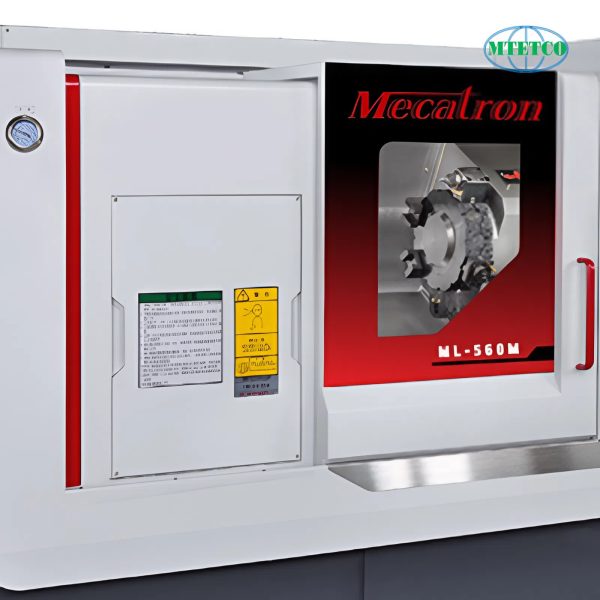

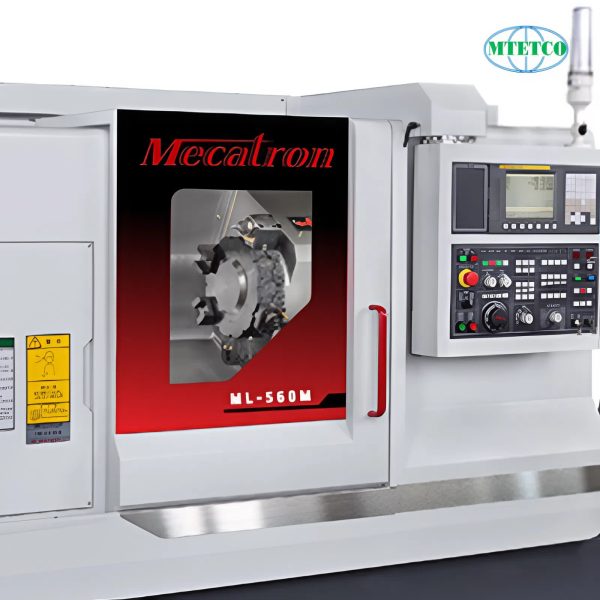

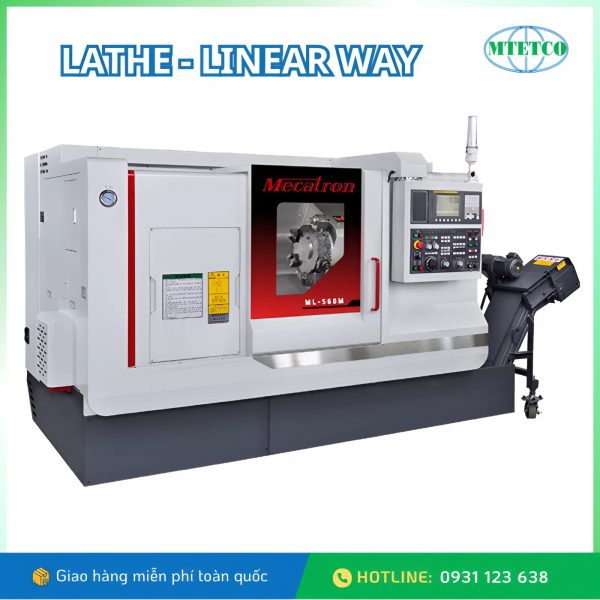

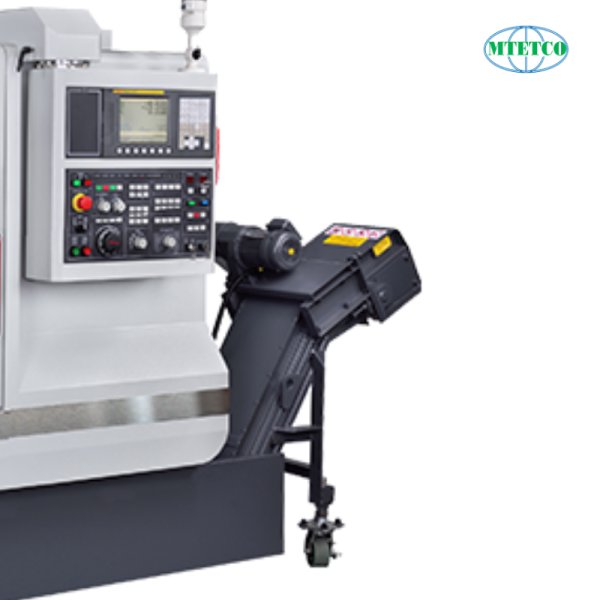

Máy tiện ngang CNC kiểu băng bi Mecatron

Mô tả

Các nhà máy cơ khí ngày càng yêu cầu cao về độ chính xác, tốc độ xử lý và tính ổn định của thiết bị trong quá trình sản xuất. Máy tiện ngang CNC kiểu băng bi Mecatron do MTETCO cung cấp là giải pháp gia công hiệu quả, giúp nâng cao độ chính xác, rút ngắn thời gian vận hành, giảm chi phí bảo trì và đáp ứng tốt nhu cầu sản xuất đa dạng.

Liên hệ 0985 354 335 để được tư vấn và báo giá chi tiết.

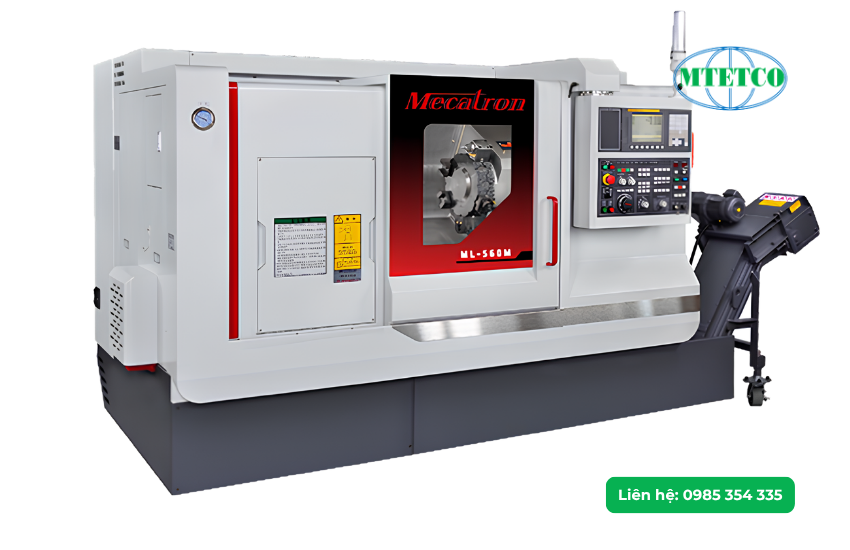

Giới thiệu về máy tiện ngang CNC kiểu băng bi Mecatron

Máy tiện ngang CNC kiểu băng bi Mecatron là dòng máy công cụ CNC chính xác cao đến từ Đài Loan, chuyên gia công các chi tiết tròn xoay với hiệu suất vượt trội. Nhờ hệ thống dẫn hướng băng bi (Linear Guide) hiện đại, máy vận hành êm ái, tốc độ cao và đạt độ chính xác tuyệt đối, rất phù hợp cho sản xuất hàng loạt trong các xưởng cơ khí chính xác.

Với thiết kế tối ưu, máy mang lại sự cân bằng hoàn hảo giữa tốc độ, độ chính xác và độ bền, giúp doanh nghiệp nâng cao năng suất và giảm chi phí gia công.

Ưu điểm nổi bật

• Hệ thống dẫn hướng băng bi cao cấp: Giảm ma sát tối đa, cho phép dao di chuyển mượt mà với tốc độ cao và sai số cực nhỏ (đạt độ chính xác đến micromet). Đồng thời giảm hao mòn, tăng tuổi thọ máy và duy trì độ chính xác lâu dài.
• Vận hành nhanh & hiệu quả: Tốc độ chạy dao cao giúp rút ngắn thời gian gia công không cắt, tối ưu năng suất sản xuất hàng loạt.
• Kết cấu chắc chắn & ổn định: Thân máy được chế tạo theo tiêu chuẩn Đài Loan, kết hợp động cơ Servo mạnh mẽ, đảm bảo độ cứng vững và giảm rung chấn khi tiện.
• Điều khiển CNC thông minh: Dễ dàng lập trình, tự động hóa cao, hỗ trợ nhiều chu kỳ tiện phức tạp (tiện mặt ngoài/ngoài, tiện côn, cắt ren, khoan, taro…).

Nguyên lý hoạt động máy tiện ngang CNC kiểu băng bi Mecatron

Phôi được kẹp trên mâm cặp và xoay với tốc độ cao. Dao cắt di chuyển linh hoạt theo trục X và Z (có thể mở rộng) để thực hiện các nguyên công tiện, tạo hình, khoan hoặc taro theo chương trình CNC đã lập sẵn.

Ứng dụng thực tế

Máy tiện ngang CNC kiểu băng bi Mecatron lý tưởng cho nhiều ngành công nghiệp:

• Ô tô – Xe máy: Gia công trục động cơ, trục cam, bạc đạn, linh kiện tròn xoay chính xác.
• Chế tạo khuôn mẫu & Y tế: Tạo trục vít, chi tiết có ren phức tạp, bề mặt đòi hỏi độ bóng và dung sai thấp.
• Công nghiệp phụ trợ: Tiện các chi tiết máy móc, ống, bích, puli và linh kiện công nghiệp khác.

Với độ chính xác cao, tốc độ nhanh và độ bền tốt, máy tiện ngang CNC Mecatron là giải pháp tối ưu giúp doanh nghiệp nâng cao chất lượng sản phẩm và cạnh tranh hiệu quả.

Thông số kỹ thuật máy tiện ngang CNC kiểu băng bi Mecatron

• Model dòng máy: ML-560 Series
• Đường kính quay trên băng máy: Ø560 mm
• Đường kính quay trên bàn xe dao: Ø420 mm
• Góc nghiêng băng máy: 30°
• Hành trình trục X: 190 mm (160 + 30 mm)
• Đầu trục chính: A2-5 (tùy chọn A2-6)
• Kích thước mâm cặp: Tiêu chuẩn 6 inch, tùy chọn 8 inch
• Đường kính ổ bi trước: Ø100 mm
• Tốc độ chạy dao nhanh: X: 30 m/phút, Z: 30 m/phút
• Kiểu côn lỗ mũi tâm: MT4
• Hành trình Quill: 50 mm
• Hành trình ụ sau: 290 mm
• Công suất động cơ trục chính: β8 7,5/11 kW
• Công suất bơm dung dịch làm mát: 0,96 kW

Hạng mục	ML-560S	ML-560M Standard	ML-560M C Axis
Đường kính gia công tối đa (mm)	Ø320	Ø320	Ø750
Chiều dài gia công tối đa (mm)	Ø320	Ø320	Ø300
Khoảng cách giữa hai tâm (mm)	500	570	570
Hành trình trục Z (mm)	360	610	610
Hành trình trục C	–	–	360°
Tốc độ trục chính	STD: 6000 rpm OPT: 4900 rpm	6000 rpm (A2-5) OPT: 4500 rpm (A2-6)	6000 rpm (A2-5) OPT: 4500 rpm (A2-6)
Đường kính lỗ trục chính (mm)	Ø62	Ø55 mm OPT: Ø62 / Ø76 mm	Ø55 mm OPT: Ø62 / Ø76 mm
Đường kính lỗ thanh kéo	STD: Ø45 mm OPT: Ø52 mm	Ø45 mm OPT: Ø52 / Ø65 mm	Ø45 mm OPT: Ø52 / Ø65 mm
Loại ổ dao	LS-160A	Thủy lực Tùy chọn Servo	Dao dẫn động (Live Tooling)
Số vị trí dao	STD: 8 dao OPT: 10 dao	10 dao	12 dao
Kích thước cán dao vuông	STD: 20×20 mm OPT: 25×25 mm	25×25 mm	20×20 mm
Đường kính cán dao doa (mm)	Ø40	Ø40	Ø32
Động cơ servo trục X/Z	X: β8/3000 1,2 kW Z: β8/3000 1,2 kW	X: β8/3000 1,2 kW Z: β8/3000 1,2 kW Tùy chọn β12, α8	Z: β8/3000 1,2 kW Tùy chọn β12, α8X: β8/3000 1,2 kW Z: β8/3000 1,2 kW Tùy chọn β12, α8
Chiều cao máy (mm)	1795	1844	1844
Diện tích lắp đặt (mm)	3200 × 1750	3181 × 2053	3181 × 2053
Trọng lượng máy (bao gồm CNC) (kg)	3380	3660	3660

Nhận xét chung:

• ML-560S: Phiên bản tiện CNC tiêu chuẩn, kích thước nhỏ gọn, phù hợp gia công chi tiết phổ thông.
• ML-560M Standard: Phiên bản nâng cấp với hành trình Z lớn hơn, ổ dao thủy lực/servo, phù hợp gia công chi tiết dài hơn.
• ML-560M C Axis: Phiên bản cao cấp tích hợp trục C và dao dẫn động, hỗ trợ gia công tiện kết hợp phay/khoan.

>> Để lựa chọn model cụ thể phù hợp với từng nhu cầu, gọi ngay cho chúng tôi 0985 354 335!
