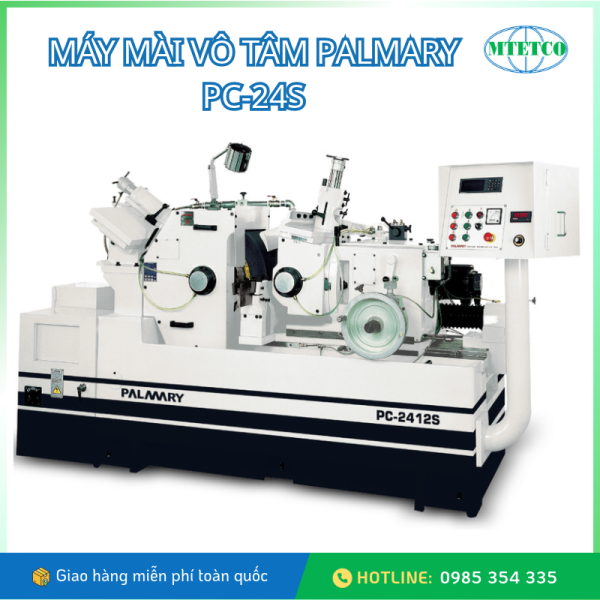

Máy mài vô tâm Palmary PC-24S
Liên hệ
- Phạm vi mài tiêu chuẩn (đường kính): Ø1 – Ø100 mm.
- Kích thước đá mài (Đường kính ngoài × Bề rộng × Đường kính trong): Ø610 × 205 × Ø304.8 mm.
- Động cơ đá mài: 30 HP × 4 P (30 mã lực, 4 cực).
- Vận tốc tuyến tính: 45 m/s.
- Trọng lượng tịnh: 4500 kg.
- Kích thước máy (D × R × C): 2610 × 1900 × 1650 mm.
- Mô tả
- Đánh giá (0)
Mô tả
Tình trạng bề mặt sản phẩm dễ bị trầy xước, sai lệch độ tròn và năng suất thấp khi gia công trục tròn hàng loạt được giải quyết triệt để nhờ máy mài vô tâm tốc độ cao Palmary PC-24S. Thiết bị tích hợp tốc độ đá mài đạt 3.000 M/min cùng trục chính thép SNCM-439 qua xử lý lạnh sâu chống biến dạng, mang lại độ bóng tuyệt hảo cho chi tiết. Đồng thời, hệ thống giải nhiệt dầu thủy lực thông minh, cơ cấu sửa đá thủy lực và khả năng kết nối robot cấp/dỡ phôi 24/7 giúp máy vận hành ổn định, khắc phục tình trạng xuống cấp nhanh và giảm thiểu sự phụ thuộc vào tay nghề nhân công.
Liên hệ MTETCO – Hotline 0985 354 335 để được tư vấn kỹ thuật và nhận báo giá máy mài vô tâm Palmary PC-24S.
Đặc điểm cấu tạo & thiết kế nổi bật máy mài vô tâm Palmary PC-24S

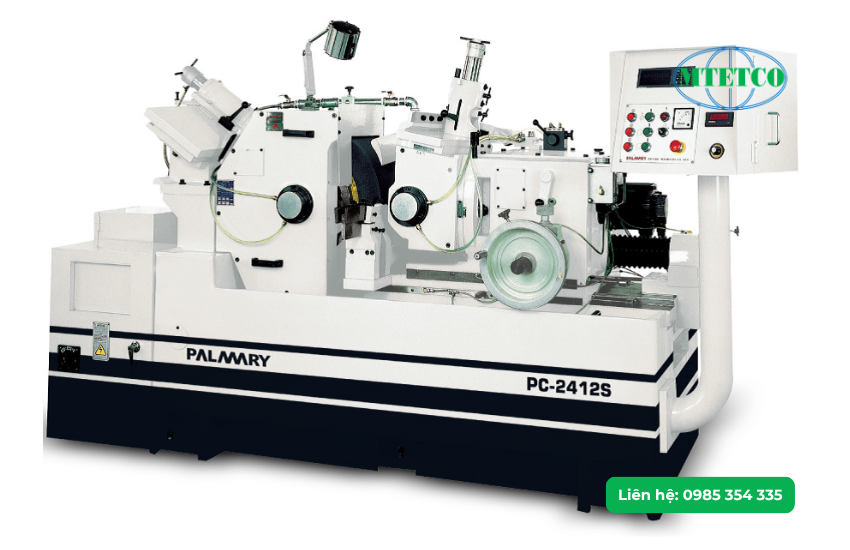

Máy mài vô tâm Palmary PC-24S (có một số phiên bản thuộc series như PC-2410S, PC-2412S) là dòng máy mài vô tâm tốc độ cao, điều khiển bằng động cơ Servo đến từ nhà sản xuất Palmary Machinery Co., Ltd. (Đài Loan), do MTETCO phân phối chính hãng tại Việt Nam. Máy được thiết kế để đáp ứng các yêu cầu khắt khe về độ chính xác gia công, độ cứng vững và hiệu suất vận hành trong sản xuất công nghiệp.
Thân máy thiết kế cứng, chắc chắn
- Thân máy được đúc từ gang Meehanite chất lượng cao, trải qua quá trình xử lý nhiệt và khử ứng suất trước khi gia công cơ khí nhằm đảm bảo độ cứng vững, chống biến dạng và chống mòn tối đa.
- Các đường dẫn trượt (slideways) được tôi cao tần và mài chính xác

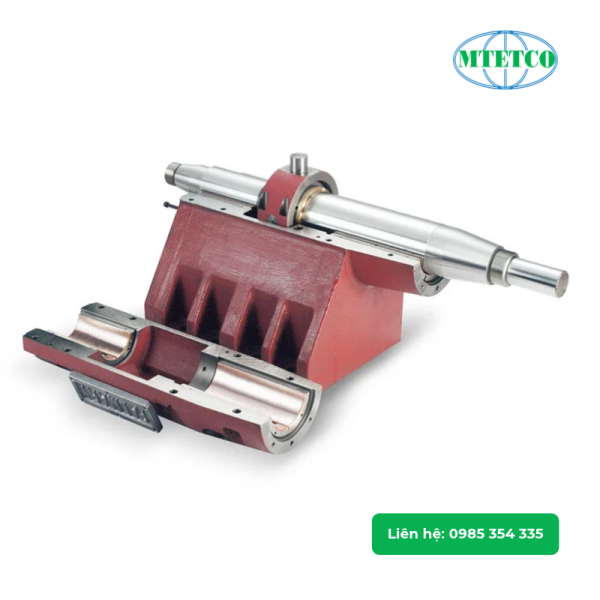

Trục mài chính & Trục bánh điều chỉnh
- Trục bánh mài chính (GW) và trục bánh điều chỉnh (RW) được gia công chính xác từ thép hợp kim Nickel Chromelybdenum (SNCM-439 / SNCM-4).
- Quy trình chế tạo trải qua các bước chuẩn hóa, tôi cao tần, lão hóa và xử lý lạnh sâu dưới 0°C (-180°C trong 24 giờ) trước khi mài tinh.
- Bề mặt trục đạt độ cứng trên HRC 62, chịu tải trọng mài nặng, độ bền cao và momen xoắn mạnh mẽ.
Bàn trượt & Cơ cấu tiến dao
- Bàn trượt trên có khả năng xoay linh hoạt, cho phép điều chỉnh dễ dàng giữa chế độ mài ăn dao (infeed grinding) và mài đi qua (thrufeed grinding).
- Bàn trượt dưới di chuyển trên băng máy hình chữ V và mặt phẳng kép, tích hợp cơ cấu điều chỉnh vi mô với độ chính xác lên đến 0.001 mm.

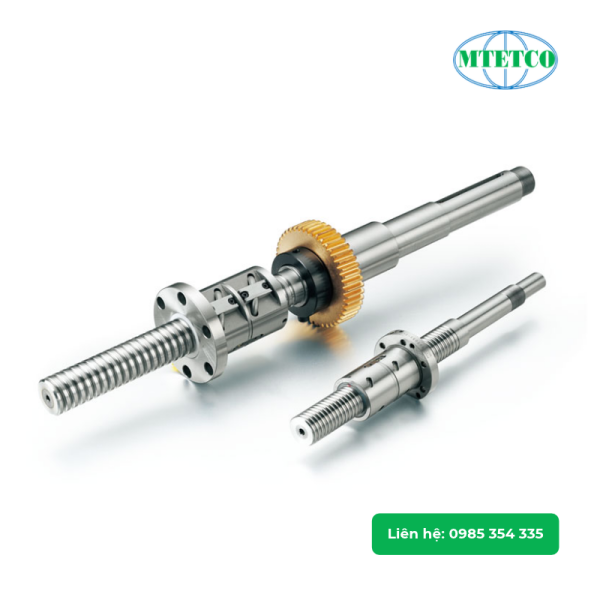

- Trục vít ăn dao làm từ thép hợp kim SNCM-4 tôi cao tần, mài chính xác, có cơ cấu điều chỉnh độ rơ chống mòn và đảm bảo độ tiến chính xác.
Hệ thống an toàn & Bôi trơn

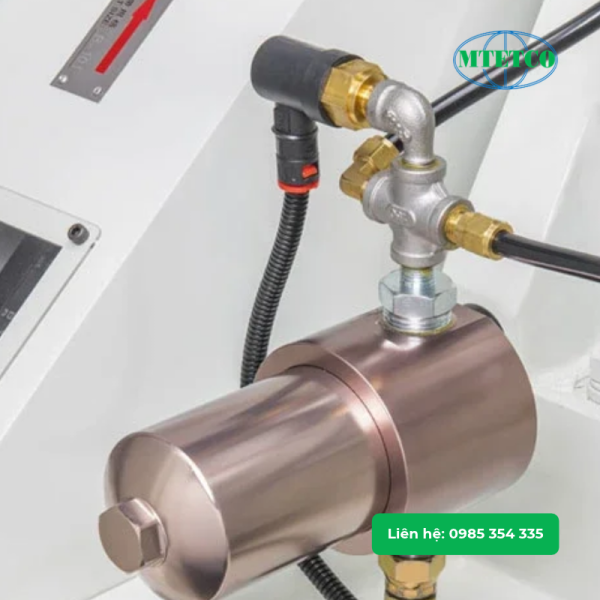

- Công tắc áp suất (Pressure Switch): Bảo vệ ổ trục bằng cách chỉ cho phép khởi động trục bánh mài khi dầu đã đi vào hệ thống ổ trục.

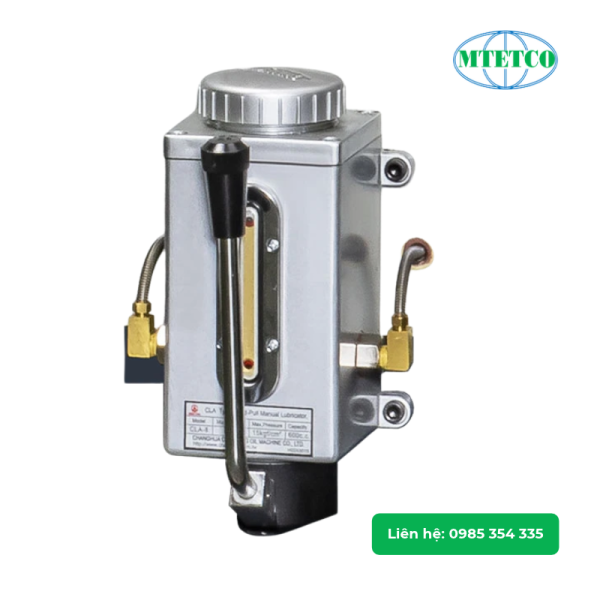

- Hệ thống bôi trơn tự động & tập trung: Cấp dầu bôi trơn liên tục cho trục mài chính và các đường dẫn trượt.
- Bộ làm mát thủy lực: Giúp hạ nhiệt độ dầu thủy lực, duy trì sự ổn định nhiệt trong suốt quá trình hoạt động.
- Thiết bị sửa đá thủy lực: Trang bị cho cả bánh mài và bánh điều chỉnh, cấu tạo từ gang hợp kim chịu mòn.
Ứng dụng máy mài vô tâm Palmary PC-24S
Ngành Công nghiệp Ô tô – Xe máy
- Mài tinh và siêu tinh các loại trục nhỏ: trục cam, trục khuỷu nhỏ, trục số, trục bánh răng hộp số.
- Mài các chi tiết ty giảm xóc (shock absorber rods), chốt piston (piston pins), van động cơ (engine valves).
- Mài các con lăn kim, bi đũa của bạc đạn/vòng bi trong động cơ và hộp số.
Ngành Hàng không – Vũ trụ
- Mài các trục dẫn hướng, chốt liên kết đặc thù, ty thủy lực dùng cho hệ thống càng đáp hoặc cánh tà máy bay.
- Gia công các chi tiết hợp kim siêu cứng, thép chịu nhiệt hoặc titan có dạng hình trụ tròn.
Ngành Y tế & Thiết bị phẫu thuật
- Mài các loại kim y tế chuyên dụng, mũi khoan xương, trục khoan nha khoa, và các loại vít xương nhân tạo (bone screws) bằng thép không gỉ hoặc hợp kim Titanium.
- Mài các trục truyền động nhỏ cho thiết bị nội soi, dụng cụ phẫu thuật cầm tay.
Ngành Sản xuất Vòng bi / Bạc đạn
- Mài ngoài các vòng trong, vòng ngoài của ổ bi cỡ nhỏ đến trung bình.
- Mài chính xác các con lăn hình trụ, con lăn hình côn.
Ngành Chế tạo khuôn mẫu & Linh kiện cơ khí chính xác
- Mài các ty đốn (punch), chốt định vị (dowel pins), trục e-jacker của khuôn ép nhựa hoặc khuôn dập.
- Mài các thanh truyền, trục van thủy lực – khí nén, trục bơm cao áp.
Bảng thông số kỹ thuật máy mài vô tâm Palmary PC-24S
| Thông số kỹ thuật | Model PC-24S |
| 1. Đá mài (Grinding Wheel) | |
| Phạm vi đường kính mài tiêu chuẩn | Ø1 – Ø100 mm |
| Kích thước đá mài (Đường kính ngoài × Chiều rộng × Đường kính trong) | Ø610 × 205 × Ø304,8 mm |
| Tốc độ tuyến tính của đá mài | 40 m/s |
| Động cơ đá mài | 30 HP × 4 cực (22 kW) |
| 2. Đá dẫn hướng (Regulating Wheel) | |
| Kích thước đá dẫn hướng (Đường kính ngoài × Chiều rộng × Đường kính trong) | Ø305 × 205 × Ø127 mm |
| Tốc độ quay đá dẫn hướng | 10 – 300 vòng/phút (điều chỉnh vô cấp) |
| Động cơ đá dẫn hướng | Động cơ servo 5 kW |
| Góc nghiêng đá dẫn hướng | +5° đến −3° |
| Góc xoay đá dẫn hướng | ±3° |
| 3. Độ chia điều chỉnh (Handwheel Graduation) | |
| Cơ cấu tiến dao bàn trượt | Động cơ servo 2 kW |
| Độ chia vi chỉnh bàn trượt | 2,5 mm/vòng; 0,01 mm/vạch chia |
| Độ chia điều chỉnh cơ cấu sửa đá | 2 mm/vòng; 0,01 mm/vạch chia |
| 4. Động cơ và hệ thống bôi trơn (Motor) | |
| Động cơ bơm thủy lực | 1 HP × 4 cực |
| Động cơ bơm dung dịch làm mát | 1/2 HP × 2 cực |
| Hệ thống bôi trơn | Bôi trơn thủ công |
| 5. Dung tích các bình chứa (Tank) | |
| Dung tích thùng dung dịch làm mát | 170 lít |
| Dung tích thùng dầu thủy lực | 88 lít |
| Dung tích dầu bôi trơn | 0,6 lít |
| 6. Trọng lượng (Weight) | |
| Trọng lượng máy | 6.000 kg |
Ngoài máy mài vô tâm Palmary PC-24S, khách hàng có thể tham khảo thêm hai model Palmary PC-2410S và PC-2412S, với chiều rộng đá mài lần lượt là 225 mm và 305 mm, phù hợp với các yêu cầu gia công khác nhau.
Quý khách đang tìm mua máy mài vô tâm Palmary PC-24S chính hãng, đáp ứng yêu cầu gia công chính xác? Hãy liên hệ ngay MTETCO – Hotline: 0985 354 335 để được tư vấn lựa chọn model phù hợp, nhận thông số kỹ thuật chi tiết và yêu cầu báo giá tốt nhất!
Phụ kiện tiêu chuẩn và một số phụ kiện tùy chọn
Phụ kiện tiêu chuẩn bao gồm
- 1 bộ Bánh mài chính kèm mặt bích & 1 bộ Bánh điều chỉnh kèm mặt bích.

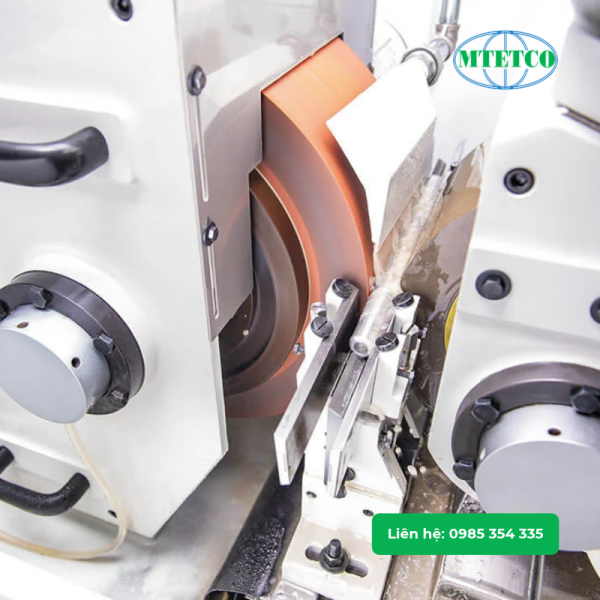

- Bệ đỡ phôi mài ăn dao (infeed work rest) & Bệ đỡ phôi mài đi qua (thrufeed work rest) kèm dao hợp kim (carbide blade).
- Tủ điện điều khiển tiêu chuẩn.
- Bơm & bình chứa dầu thủy lực; Bơm & bình dung dịch làm mát.
- Dụng cụ sửa đá bằng kim cương (2 cái).
- Đèn làm việc và hộp dụng cụ cân chỉnh máy.
Phụ kiện tùy chọn
- Hệ thống gá nạp/nhả phôi tự động (Automatic loading & unloading attachments) phục vụ mài tự động liên tục.
- Bộ lọc dung dịch làm mát dạng từ tính (Magnetic separator), bộ lọc giấy (Paper filter) hoặc bộ lọc ly tâm (Hydrocyclone separator).
- Bệ cân bằng đá mài, thiết bị mài định hình (Profile grinding attachment), bệ đỡ mài thanh dài (V-type supporter).
Những vấn đề phổ biến và cách máy mài vô tâm Palmary PC-24S giải quyết
VẤN ĐỀ: Bề mặt chi tiết không đạt độ bóng, sai lệch độ tròn/độ trụ khi mài hàng loạt
Khi mài các chi tiết dạng trục (ty thủy lực, cốt động cơ, kim phun…), việc bị vết xước, sai lệch độ trụ hay vẹo tâm khiến tỷ lệ sản phẩm lỗi (NG) tăng cao, làm tốn chi phí nguyên vật liệu và mất uy tín với đối tác.
GIẢI PHÁP PALMARY PC-24S:
- Trục chính (Spindle) mài và đá điều chỉnh làm từ thép hợp kim SNCM-439, trải qua quy trình tôi cao tần và xử lý lạnh sâu ở –180°C trong 24 giờ, đạt độ cứng surface > 62 HRC giúp máy chịu tải nặng, vận hành cực kỳ đầm chắc và chống biến dạng hoàn hảo.
- Tốc độ đá mài lên đến 3.000 M/min mang lại chất lượng bề mặt (Ra) mài siêu bóng, tinh xảo và đạt chuẩn độ tròn/độ trụ tuyệt đối.
VẤN ĐỀ: Năng suất mài chậm, không kịp tiến độ đơn hàng lớn
Tốc độ cắt gọt của các dòng máy mài đời cũ quá chậm, thời gian sửa đá lâu, dẫn đến nghẽn chai ở khâu hoàn thiện (finishing) và chậm tiến độ giao hàng.
GIẢI PHÁP PALMARY PC-24S:
- Thuộc dòng High Speed Series, máy tối ưu tốc độ mài và gia công nhanh chóng trên dài đường kính phôi rộng từ Ø1 đến Ø100 mm (cho cả mài xuyên tâm Thrufeed và mài cắt sâu Infeed).
- Cơ cấu sửa đá (Dresser) bằng thủy lực với tốc độ biến thiên, giúp rút ngắn tối đa thời gian chuẩn bị và sửa đá trong quá trình vận hành.
VẤN ĐỀ: Máy mau suy giảm độ chính xác, hỏng hóc sau thời gian ngắn sử dụng
Khung máy yếu, độ rung lắc cao hoặc hệ thống bôi trơn kém khiến trục chính bị mòn nhanh, mất ổn định nhiệt độ dẫn đến sai lệch kích thước chi tiết khi máy chạy liên tục.
GIẢI PHÁP PALMARY PC-24S:
- Bệ máy đúc bằng gang Meehanite cao cấp, qua xử lý nhiệt và khử ứng suất nghiêm ngặt, đảm bảo không bị biến dạng kết cấu theo thời gian.
- Trang bị bơm giải nhiệt dầu thủy lực giữ nhiệt độ ổn định, đi kèm công tắc áp suất (Pressure Switch) bảo vệ thông minh – máy chỉ cho phép khởi động trục chính khi dầu đã nạp đủ vào ổ đỡ, loại bỏ nguy cơ cháy hỏng bạc đạn.
VẤN ĐỀ: Chi phí nhân công cao, phụ thuộc vào tay nghề thợ
Tìm kiếm thợ mài tay nghề cao rất khó khăn, chi phí nhân công ngày càng tăng nhưng năng suất cấp phôi thủ công lại thấp và hay xảy ra sai sót con người.
GIẢI PHÁP PALMARY PC-24S:
- Dễ dàng kết nối và nâng cấp đồng bộ với các hệ thống tự động hóa (Robot gắp phôi tự động, phễu rung tự động, băng tải đỡ phôi…).
- Chuyển đổi nhà xưởng sang mô hình vận hành tự động 24/7, giảm phụ thuộc vào nhân công và nhân đôi năng suất sản xuất.
