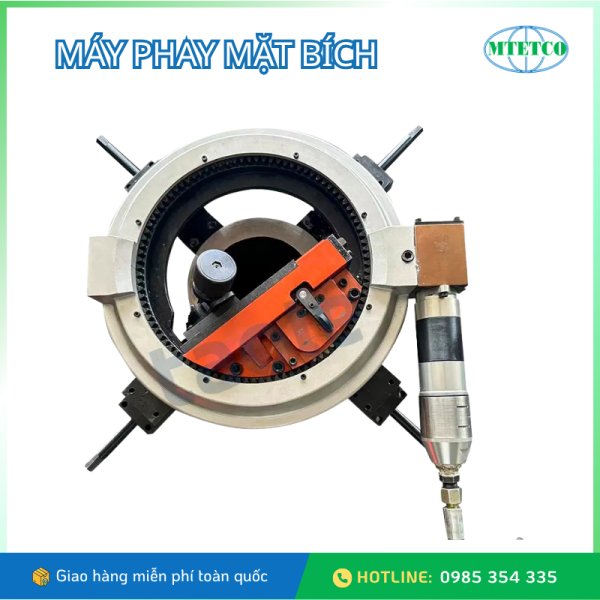

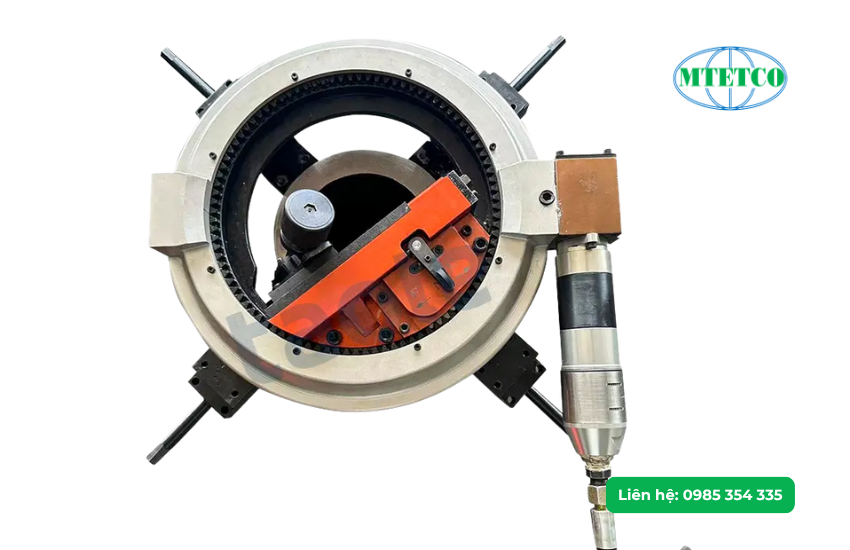

Máy phay mặt bích Taole

Máy phay mặt bích Taole (tiếng Anh: Flange Facer) là dòng thiết bị gia công cơ khí chuyên dụng dùng để khỏa mặt, tiện rãnh làm kín, phục hồi và sửa chữa các bề mặt mặt bích trực tiếp tại hiện trường. Thiết bị được thiết kế theo kiểu gá ngoài (OD Mounted), phù hợp cho công tác bảo trì hệ thống đường ống áp lực cao trong các ngành dầu khí, hóa chất, năng lượng và công nghiệp nặng.

Với thiết kế nhỏ gọn, trọng lượng nhẹ và khả năng gia công chính xác cao, máy phay mặt bích Taole giúp xử lý nhanh các bề mặt mặt bích bị ăn mòn, rỗ, cong vênh hoặc hư hỏng mà không cần tháo rời toàn bộ hệ thống đường ống, góp phần tiết kiệm đáng kể thời gian và chi phí bảo trì.

Đặc điểm nổi bật của máy phay mặt bích Taole

• Thiết kế gá ngoài OD Mounted giúp lắp đặt nhanh và vận hành ổn định
• Hỗ trợ gia công mặt bích với dải làm việc lớn từ 0 – 3000mm
• Tích hợp công nghệ vít me bi và ray dẫn hướng tuyến tính giúp chuyển động mượt và chính xác
• Có thể thực hiện nhiều chức năng như khỏa mặt, tiện rãnh RTJ, vát mép, doa lỗ và gia công bề mặt làm kín
• Cho phép tạo các kiểu hoàn thiện bề mặt như smooth finish, stock finish hoặc gramophone finish
• Hệ thống truyền động đa dạng: khí nén, thủy lực hoặc NC tùy nhu cầu sử dụng

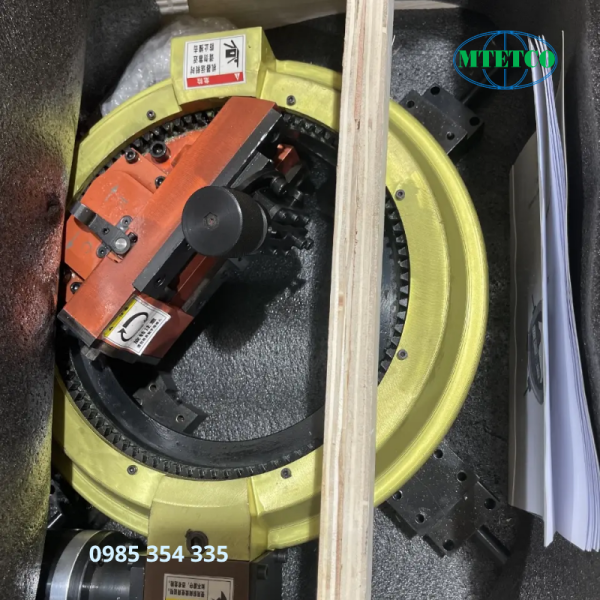

• Trọng lượng nhẹ, dễ mang ra công trường và phù hợp cho gia công tại chỗ (On-site machining)
• Tốc độ lắp đặt nhanh, thao tác đơn giản và đảm bảo độ an toàn cao khi vận hành

Nguyên lý hoạt động

Máy phay mặt bích Taole hoạt động theo nguyên lý dao cắt quay tròn kết hợp với chuyển động tịnh tiến của đầu dao từ ngoài vào trong hoặc ngược lại để gia công toàn bộ bề mặt mặt bích.

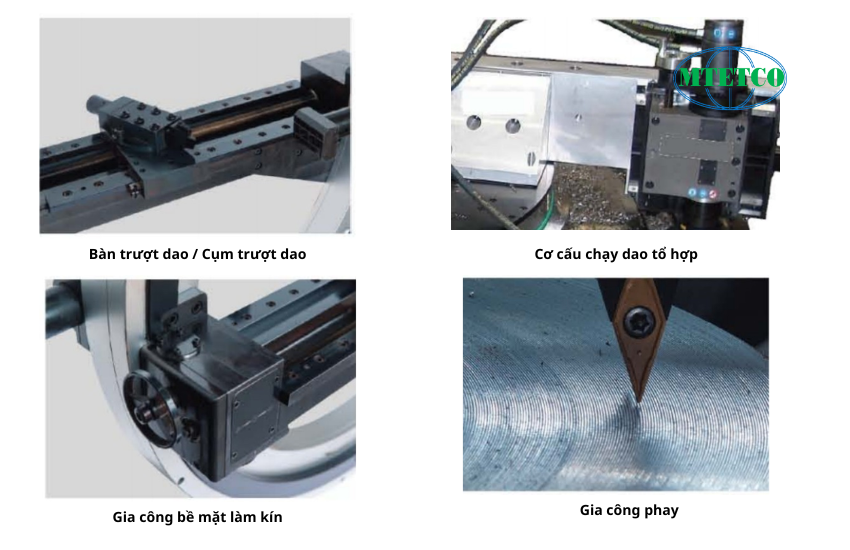

Hệ thống ray trượt và vít me chính xác giúp dao cắt di chuyển ổn định, tạo độ phẳng và độ nhám bề mặt đạt tiêu chuẩn kỹ thuật cao cho các mối nối đường ống áp lực.

Ngoài chức năng khỏa mặt thông thường, máy còn có thể:

• Gia công rãnh RTJ (Ring Type Joint)
• Tạo rãnh gioăng làm kín
• Vát mép chuẩn bị hàn
• Khoan và gia công lỗ bu lông
• Phục hồi bề mặt làm kín bị hư hỏng

Ứng dụng thực tế của máy phay mặt bích

Máy phay mặt bích Taole được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp yêu cầu độ kín khít và độ chính xác cao:

• Ngành dầu khí & hóa chất: Bảo trì mặt bích đường ống áp lực cao, bồn chứa, tháp chưng cất và hệ thống dẫn hóa chất.
• Nhà máy điện & năng lượng: Gia công mặt bích tuabin, hệ thống đường ống hơi và thiết bị áp lực trong nhà máy nhiệt điện, thủy điện và điện hạt nhân.
• Đóng tàu & công nghiệp hàng hải: Sửa chữa hệ thống ống dẫn, van công nghiệp và mặt bích kích thước lớn trên tàu biển.
• Bảo dưỡng thiết bị công nghiệp nặng: Phục hồi mặt bích máy bơm, bộ trao đổi nhiệt, thiết bị áp lực và các cụm cơ khí công nghiệp.

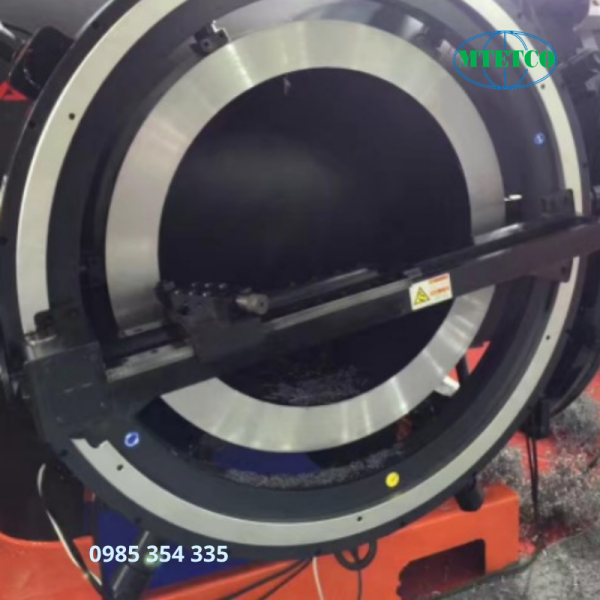

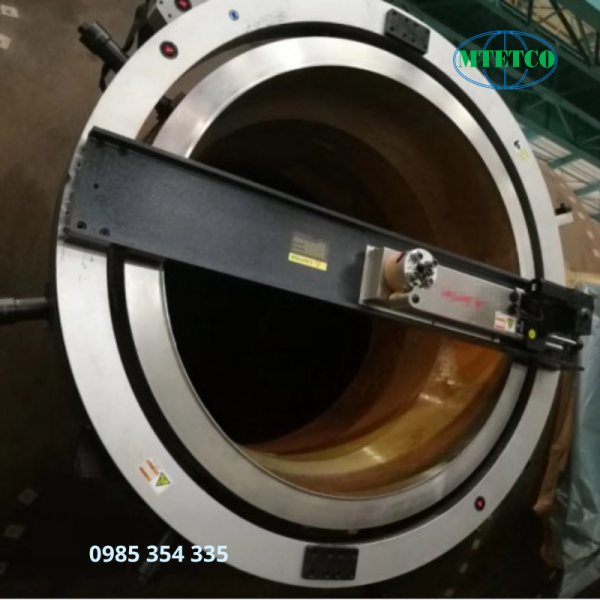

• Gia công tại hiện trường: Thực hiện phay mặt bích trực tiếp tại công trình mà không cần tháo dỡ thiết bị, giúp giảm thời gian dừng máy và tiết kiệm chi phí vận chuyển.

Ưu điểm khi sử dụng máy phay mặt bích Taole

• Gia công chính xác, đảm bảo độ kín khít cho hệ thống đường ống
• Tiết kiệm thời gian bảo trì và chi phí tháo lắp thiết bị
• Đáp ứng tốt các yêu cầu gia công mặt bích tiêu chuẩn công nghiệp
• Phù hợp cho cả công việc bảo dưỡng định kỳ và sửa chữa khẩn cấp tại hiện trường
• Kết cấu chắc chắn, vận hành ổn định và tuổi thọ cao

Máy phay mặt bích Taole là giải pháp tối ưu cho các doanh nghiệp cần thiết bị gia công mặt bích chuyên nghiệp, linh hoạt và hiệu quả trong môi trường công nghiệp hiện đại.

Thông số kỹ thuật máy phay mặt bích Taole

Dưới đây là thông số kỹ thuật cụ thể:

Model Type	TFP Pneumatic	TFS Servo Power	TFH Hydraulic	TFH Hydraulic
Model	O300	O500	O1000	O1500
Dải gia công mặt bích (ID)	0 – 300 mm	150 – 500 mm	500 – 1000 mm	1000 – 1500 mm
Dải gá kẹp (OD)	70 – 305 mm	100 – 500 mm	200 – 1000 mm	500 – 1500 mm
Chiều dài dao	50 mm	110 mm	110 mm	110 mm
Góc đầu dao	Swivel Angle	±30°	±30°	±30°
Tốc độ quay	0 – 27 vòng/phút	14 vòng/phút	8 vòng/phút	8 vòng/phút

Liên hệ Mr.Quý 0985354335 nhận tư vấn trực tiếp từ chuyên gia!

Câu hỏi thường gặp về máy phay mặt bích

Nên chọn máy gá trong (ID-Mount) hay máy gá ngoài (OD-Mount)?

Tùy thuộc vào không gian và ứng dụng thực tế của bạn:

• Gá trong (ID-Mount): Thân máy kẹp vào lỗ trong của ống. Nhỏ gọn, linh hoạt, phù hợp cho không gian hẹp và đường kính mặt bích nhỏ đến trung bình.

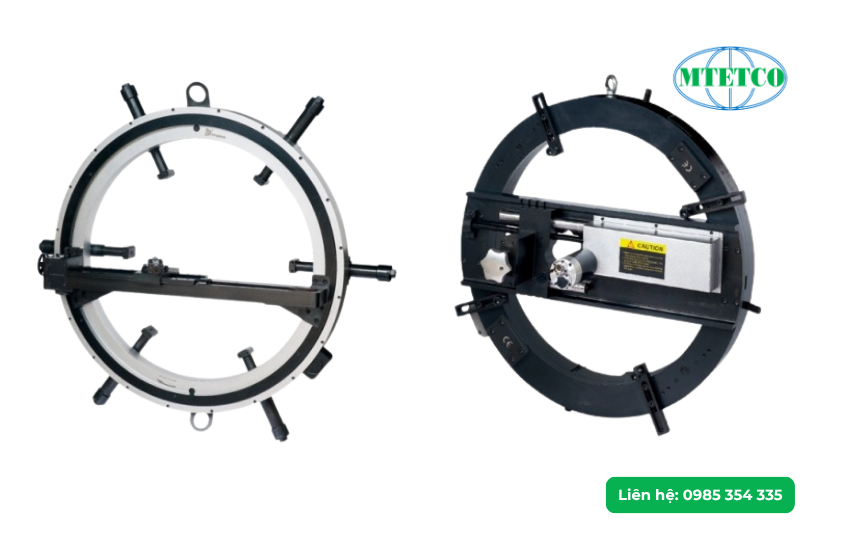

• Gá ngoài (OD-Mount): Kẹp xung quanh đường kính ngoài của mặt bích. Phù hợp với mặt bích lớn, cần độ vững chắc cao để gia công cắt gọt nặng hoặc mặt bích bị bịt kín không có lỗ tâm.

Máy phay mặt bích di động (Portable) có dễ thiết lập và căn chỉnh không?

Có. Các dòng máy hiện đại được thiết kế mô-đun hóa, giúp một kỹ thuật viên có thể tự gá đặt, định tâm và cân bằng máy một cách chính xác. Thời gian gá đặt và căn chỉnh một mặt bích tiêu chuẩn chỉ mất khoảng từ 15 đến 20 phút.

Hệ thống truyền động nào tốt nhất cho máy phay mặt bích?

• Khí nén (Pneumatic): Là tiêu chuẩn phổ biến nhất cho các mặt bích dưới 24 inch, an toàn, không phát sinh tia lửa điện.
• Thủy lực (Hydraulic): Được khuyên dùng cho các mặt bích siêu lớn (trên 24 inch) hoặc khi cần cắt gọt vật liệu cứng, vì nó cung cấp mô-men xoắn mạnh mẽ.

Thiết bị có thể tạo ra các bề mặt hoàn thiện khác nhau không?

Có, bằng cách thay đổi tỷ số bánh răng (Feed Gear) và bán kính mũi dao, máy có thể tạo ra các bề mặt hoàn thiện theo tiêu chuẩn ASME như Stock Finish hoặc Smooth Finish. Ngoài ra, nếu lắp thêm đầu dao chuyên dụng, máy có thể gia công các rãnh chữ V, rãnh O-ring, hoặc vát mép (bevel).
