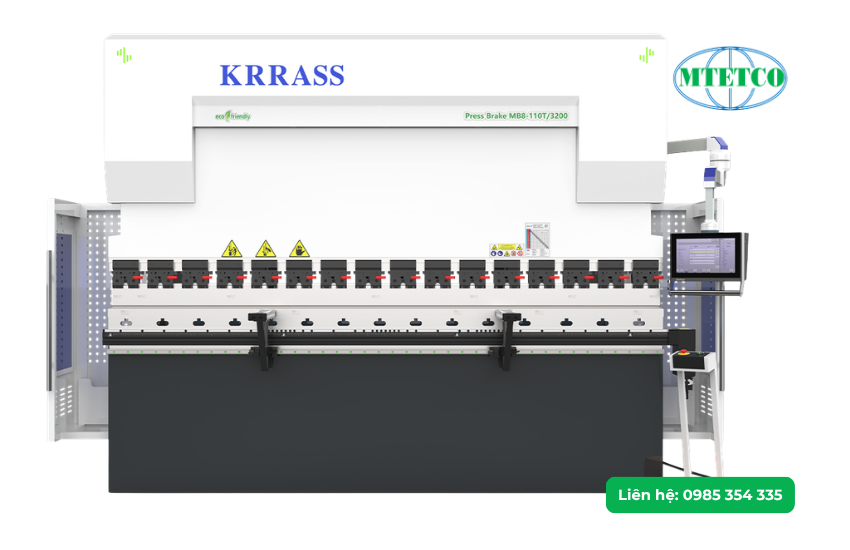

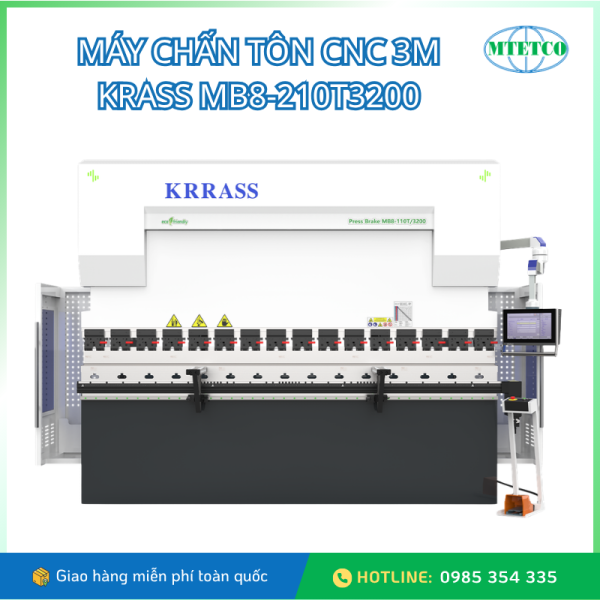

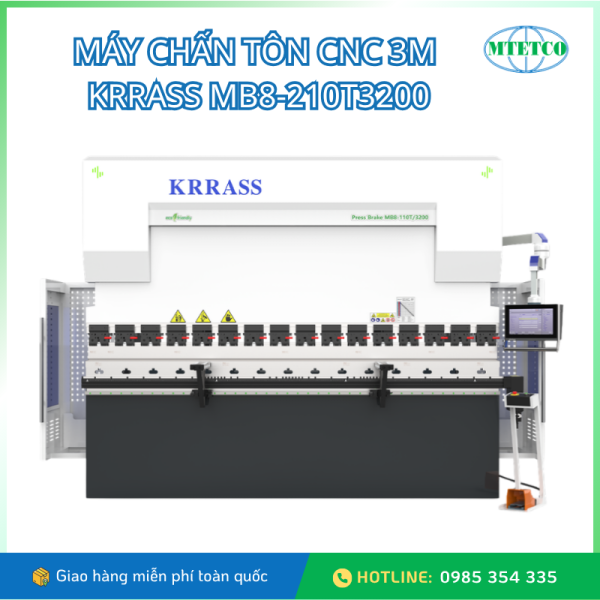

Máy chấn tôn CNC 3m KRASS MB8-210T3200

Mô tả

Trong ngành gia công kim loại hiện đại, doanh nghiệp luôn cần những thiết bị có độ chính xác cao, vận hành ổn định và tối ưu hiệu suất sản xuất. Máy chấn tôn CNC 3m KRASS MB8-210T3200 là lựa chọn phù hợp cho các xưởng cơ khí, đóng tàu, nhà máy gia công tôn thép đang tìm kiếm giải pháp chấn gấp mạnh mẽ, chính xác và tiết kiệm chi phí vận hành. Với khả năng đáp ứng yêu cầu gia công đa dạng cùng độ bền cao, thiết bị giúp nâng cao năng suất và chất lượng thành phẩm.

Liên hệ ngay 0985 354 335 để được tư vấn chi tiết về sản phẩm!

Giới thiệu về máy chấn tôn CNC 3m KRASS MB8-210T3200

Máy chấn tôn CNC 3m KRASS MB8-210T3200 là dòng máy chấn thủy lực CNC cao cấp được thiết kế dành cho các nhà máy, xưởng gia công cơ khí yêu cầu cao về độ chính xác, tốc độ vận hành và sự ổn định trong sản xuất liên tục.

Sở hữu thiết kế công nghiệp thế hệ mới kết hợp cùng hệ thống điều khiển servo điện – thủy lực vòng lặp kín, máy giúp doanh nghiệp kiểm soát chính xác từng chuyển động của dao chấn, hạn chế sai số và nâng cao chất lượng thành phẩm sau gia công.

Đặc điểm nổi bật của máy

• Điều khiển đồng bộ Y1/Y2 độc lập: Hệ thống CNC liên tục giám sát vị trí Ram thông qua thước quang FAGOR, tự động điều chỉnh van servo-proportional để duy trì độ song song giữa hai đầu xilanh. Điều này giúp máy đảm bảo góc chấn đồng đều ngay cả khi gia công các chi tiết có tải trọng không cân bằng.
• Độ chính xác định vị cao: Hệ thống thước quang tuyến tính giúp kiểm soát vị trí Ram với độ chính xác lên đến 0.001mm, đáp ứng tốt các yêu cầu gia công chi tiết phức tạp.

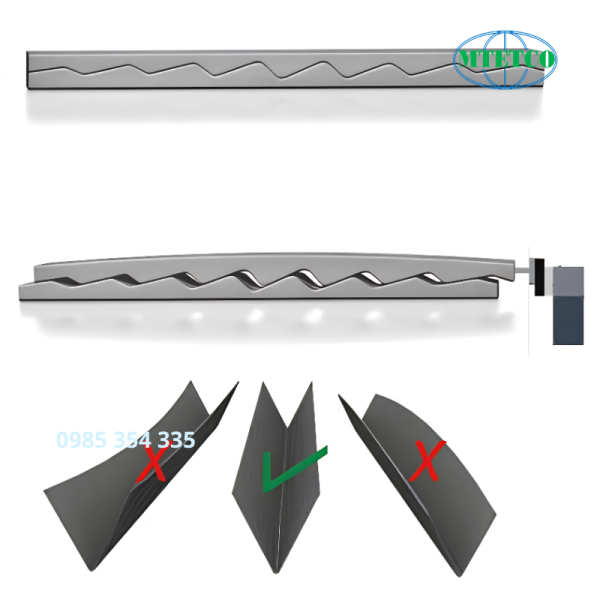

• Hệ thống bù võng CNC Crowning: Máy tự động tính toán lực chấn thực tế và điều chỉnh biến dạng bàn máy, giúp góc chấn ổn định trên toàn bộ chiều dài tấm tôn.
• Khung máy cứng vững theo tiêu chuẩn chế tạo công nghiệp: Khung máy được thiết kế bằng phần mềm SolidWorks 3D, sử dụng thép Q235 cải tiến, hàn robot tự động và xử lý rung giảm ứng suất nhằm duy trì độ ổn định trong thời gian dài.

Ứng dụng của máy chấn tôn CNC 3m KRASS MB8-210T3200

Chuyên dùng để uốn, định hình các tấm kim loại có độ dày trung bình đến lớn.:

Nhờ kết cấu chắc chắn cùng công nghệ điều khiển thông minh, máy chấn tôn CNC 3m KRASS MB8-210T3200 không chỉ đáp ứng nhu cầu gia công hiện tại mà còn giúp doanh nghiệp nâng cao năng lực sản xuất, giảm tỷ lệ sản phẩm lỗi và tối ưu chi phí vận hành.

Thông số kỹ thuật máy chấn tôn CNC 3m KRASS MB8-210T3200

Hạng mục thông số	MB8-210T3200
Lực chấn	2100 kN
Chiều dài chấn (A)	6000 mm
Khoảng cách giữa hai trụ máy (B)	5100 mm
Chiều sâu họng máy (C)	410 mm
Hành trình đầu chấn (Ram)	200 mm
Chiều cao mở tối đa (F)	570 mm
Tốc độ đi xuống trục Y1, Y2	160 mm/sec
Tốc độ hồi về trục Y1, Y2	90 mm/sec
Độ chính xác trục Y1, Y2	0.01 mm/m
Khoảng dịch chuyển tối đa trục X	600 mm
Độ thẳng tuyến tính của phôi	≥ 0.15 mm/m
Độ chính xác định vị cữ chặn sau	0.05 mm
Độ chính xác lặp lại vị trí cữ chặn sau	0.01 mm
Tay đỡ phía trước dạng trượt	2 cái
Cữ chặn sau	4 cái
Hệ thống bù võng	Bù võng cơ khí (Mechanical Crowning)
Trục điều khiển CNC	Y1+Y2+X+R+W Crowning
Công suất động cơ chính	15 kW
Bơm dầu thủy lực	32
Hệ thống điều khiển CNC	DA53Tx
Tấm đứng trái và phải	70 mm
Độ dày đầu trượt (Slider/Ram)	80 mm
Độ dày bàn máy	150 mm

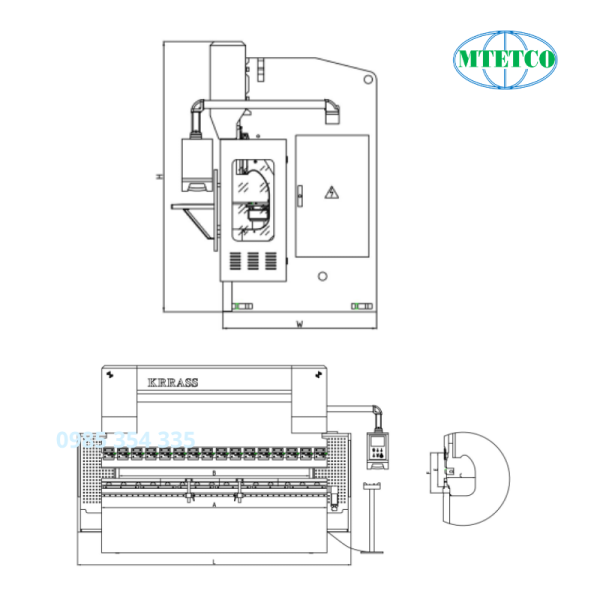

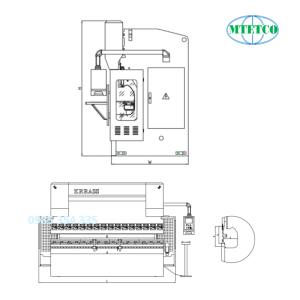

Kích thước máy (Dài × Rộng × Cao)	6820 × 1850 × 3350 mm
Trọng lượng máy	23.5 T

Liên hệ MTETCO 0985 354 335 ngay hôm nay để được tư vấn cấu hình máy phù hợp, báo giá chi tiết và hỗ trợ kỹ thuật chuyên nghiệp!

Công nghệ nổi bật của máy chấn tôn CNC KRASS MB8

Không chỉ tập trung vào độ chính xác, KRASS MB8-210T3200 còn được phát triển nhằm giải quyết các yêu cầu thực tế trong môi trường sản xuất công nghiệp như: tăng tốc độ gia công, giảm thời gian thiết lập máy và đảm bảo an toàn cho người vận hành.

Hệ thống xilanh PRO S nâng cao tốc độ và độ bền vận hành

Máy được trang bị hệ thống xilanh EURO PRO S giúp tối ưu toàn bộ chu trình chấn từ tốc độ xuống nhanh, tốc độ chấn đến hành trình hồi về.

Những lợi ích nổi bật:

• Tăng năng suất nhờ tốc độ vận hành nhanh hơn so với các dòng máy chấn CNC thông thường.
• Cơ cấu kết nối cầu (Spherical connections) giúp Ram hấp thụ lực tác động tốt hơn.
• Giảm áp lực lên gioăng phớt thủy lực, kéo dài tuổi thọ hệ thống.
• Cho phép lập trình linh hoạt điểm giải nén, tốc độ hành trình và độ nghiêng Ram.

Không gian gia công rộng, đáp ứng đa dạng nhu cầu chấn tôn

KRASS MB8-210T3200 được thiết kế tối ưu không gian làm việc, phù hợp với nhiều loại phôi có kích thước và hình dạng khác nhau.

Thông số hỗ trợ khả năng gia công linh hoạt:

• Chiều sâu họng máy: 410mm giúp xử lý các góc chấn sâu.
• Chiều cao mở: 570mm hỗ trợ sử dụng nhiều loại khuôn và dao chấn.
• Hành trình xilanh lớn giúp đáp ứng nhiều dạng sản phẩm trong cùng một thiết bị.

Nhờ đó, máy phù hợp cho các lĩnh vực:

• Gia công vỏ tủ điện.
• Sản xuất kết cấu kim loại.
• Gia công inox, thép tấm.
• Sản xuất linh kiện cơ khí chính xác.

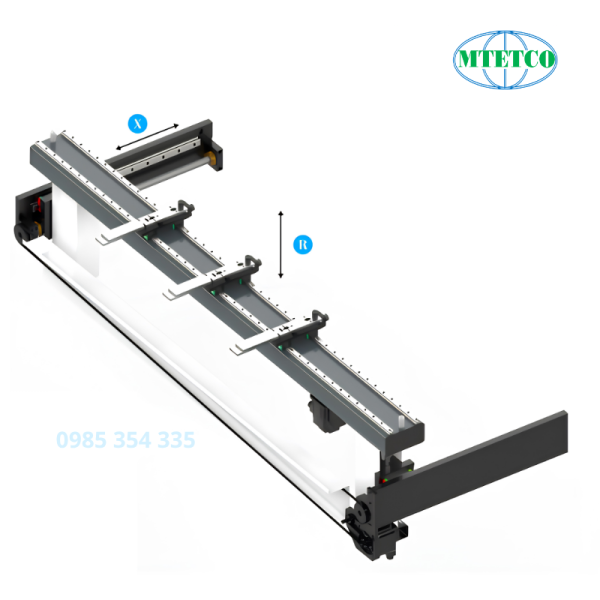

Cữ sau BGA đa trục và hệ thống dao cụ tối ưu thời gian sản xuất

Hệ thống cữ sau BGA giúp máy đạt độ lặp lại cao trong quá trình định vị phôi, hạn chế sai lệch khi gia công hàng loạt.

Các điểm nổi bật:

• Điều khiển tự động trục X, R và điều chỉnh Z1, Z2.
• Động cơ Servo Delta kết hợp vít me bi HIWIN cho chuyển động ổn định.
• Tốc độ trục X đạt 800mm/s.
• Độ chính xác vị trí đạt 0.01mm.

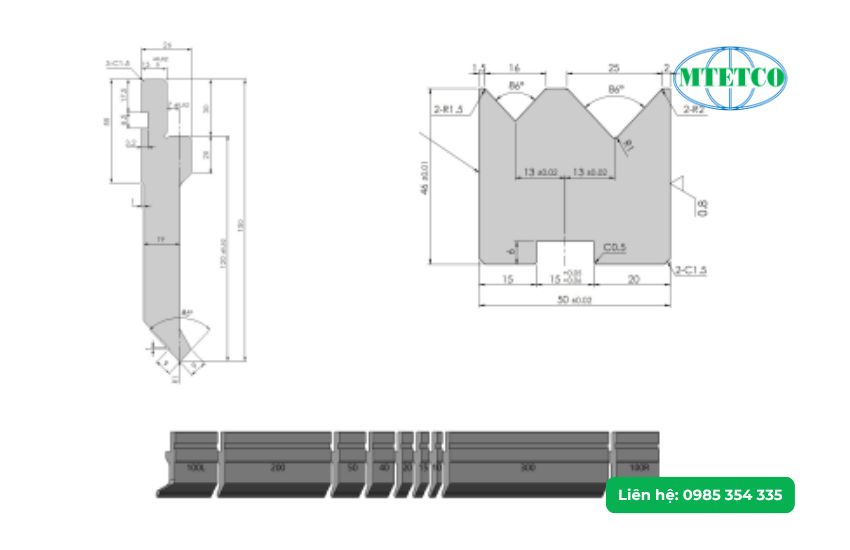

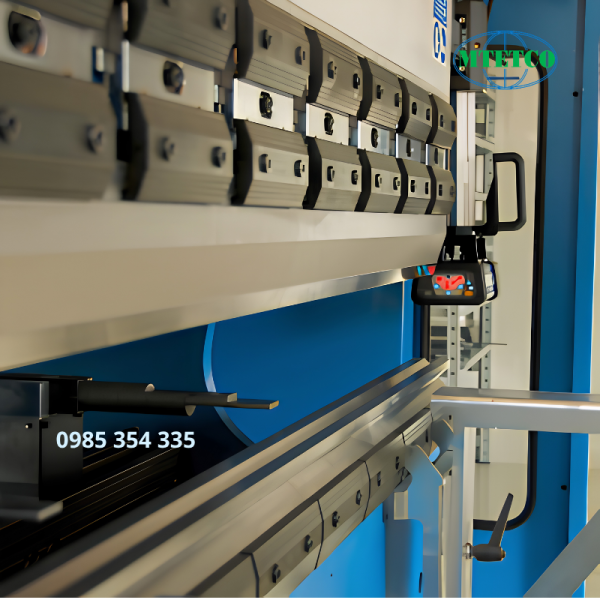

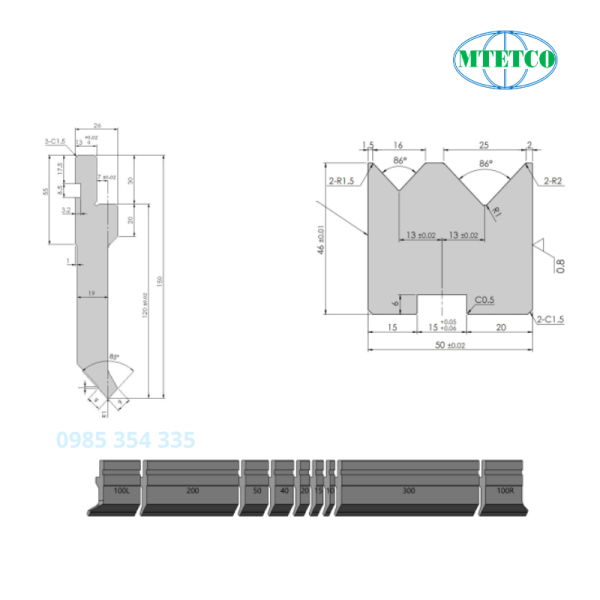

Bên cạnh đó, hệ thống Speed Grip System giúp giảm đáng kể thời gian thay dao, kết hợp bộ dao chấn tiêu chuẩn AMADA đạt độ cứng HRC 55, đảm bảo độ bền trong môi trường sản xuất cường độ cao.

Bộ điều khiển CNC DELEM DA-53Tx – Trung tâm vận hành thông minh

Máy chấn tôn CNC KRASS MB8-210T3200 sử dụng bộ điều khiển DELEM DA-53Tx (Hà Lan), mang lại khả năng lập trình trực quan và kiểm soát toàn bộ quá trình chấn.

Ưu điểm của bộ điều khiển:

• Màn hình cảm ứng màu TFT 15.6 inch.
• Hỗ trợ cấu hình 4+1 trục: Y1, Y2, X, R và W-axis Crowning.
• Mô phỏng chương trình trước khi gia công thực tế.
• Giảm thời gian cài đặt máy và hạn chế sản phẩm lỗi.

An toàn vận hành và tiết kiệm năng lượng trong sản xuất

KRASS MB8-210T3200 được tích hợp các giải pháp giúp doanh nghiệp hướng tới mô hình sản xuất hiệu quả và bền vững.

Bao gồm:

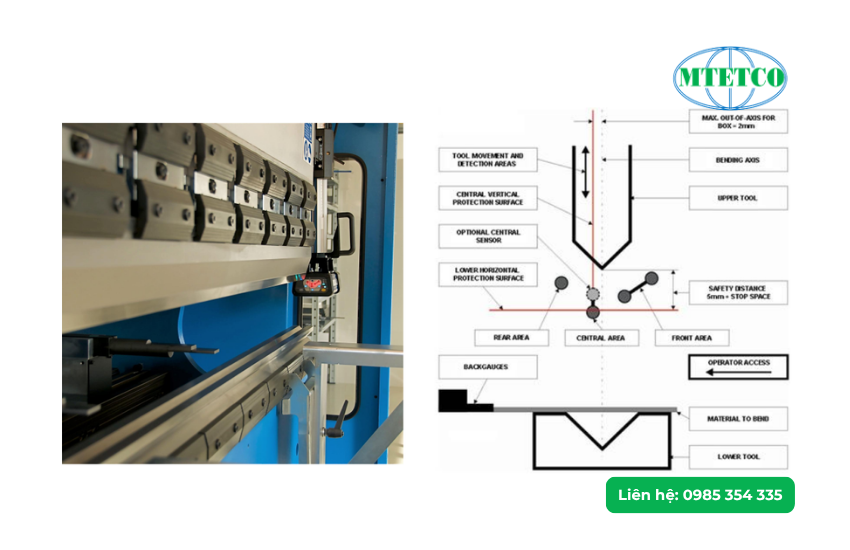

• Hệ thống an toàn Laser DSP: đáp ứng tiêu chuẩn EN12622, bảo vệ người vận hành trong vùng làm việc nguy hiểm.
• Động cơ Servo tiết kiệm năng lượng: giảm tiếng ồn, giảm nhiệt dầu thủy lực và tối ưu mức tiêu thụ điện so với động cơ truyền thống.

Với sự kết hợp giữa độ chính xác cao, kết cấu bền vững, hệ thống điều khiển thông minh và khả năng tiết kiệm chi phí vận hành, máy chấn tôn CNC 3m KRASS MB8-210T3200 là giải pháp phù hợp cho các doanh nghiệp cơ khí đang muốn nâng cấp dây chuyền sản xuất, tăng năng suất và đảm bảo chất lượng sản phẩm ổn định.

Danh sách cấu hình linh kiện tiêu chuẩn của máy chấn tôn CNC KRASS MB8

Tên linh kiện	Model/Nhà sản xuất	Thông tin khác
Hệ thống CNC	Bộ điều khiển DA53Tx – Holland DELEM
Hệ thống điện	Schneider – Pháp	Công tắc hành trình & công tắc giới hạn
Động cơ chính	Siemens – Đức
Cữ chặn sau, dây đai đồng bộ, puly đồng bộ	Taiwan (Đài Loan)	Điều khiển định vị
Động cơ servo	Estun	Điều khiển định vị
Bộ truyền động servo	Estun	Điều khiển định vị
Công tắc bàn đạp	KACON – Hàn Quốc
Hệ thống thủy lực	Bosch Rexroth – Đức
Gioăng làm kín	MERKEL – Đức
Bơm dầu	First – Mỹ
Đầu nối ống dầu	EMB – Đức
Tấm bảo vệ phía trước	Sản xuất bởi KRASS
Tấm bảo vệ phía sau	Sản xuất bởi KRASS
Bộ khuôn chấn (Die)	Một bộ khuôn tiêu chuẩn
Cữ chặn sau (Backgauge)	Vít me bi và thanh dẫn hướng mạ bóng – Đài Loan, HIWIN
Bộ kẹp khuôn	Kẹp nhanh – Trung Quốc
Hệ thống bù võng	Bù võng cơ khí (Mechanical Crowning)
Thước quang tuyến tính	FAGOR – Tây Ban Nha

Việc sử dụng linh kiện từ các thương hiệu dẫn đầu thế giới cùng quy trình kiểm soát chất lượng nghiêm ngặt khẳng định vị thế của KRRASS MB8-210T3200 như một công cụ sản xuất tin cậy, mạnh mẽ và chính xác tuyệt đối.
