Máy vát mép ống ID 159 – SERIES (65-159mm)

Mô tả

Một mối hàn hỏng thường không bắt đầu từ thợ hàn mà từ đầu ống vát chưa chuẩn: góc lệch, mép cùn không đều, bề mặt còn rỉ sét. Máy vát mép ống ID 159 Taole xử lý vấn đề ngay từ khâu chuẩn bị, với thiết kế gá trong tự căn tâm, phay nguội không sinh tia lửa, gia công ống đường kính trong 65-159 mm, vách dày tới 20 mm, có cả bản điện lẫn bản khí nén cho xưởng chế tạo hay giàn khoan.

Đọc tiếp để nắm đặc điểm, thông số và cách chọn đúng bản máy, hoặc gọi ngay hotline 0985 354 335 để được kỹ thuật MTETCO tư vấn và báo giá trong ngày!

Tổng quan về máy vát mép ống ID 159 – SERIES (65-159mm)

Trong các ngành công nghiệp yêu cầu tiêu chuẩn hàn cao như dầu khí, năng lượng, đóng tàu, chế tạo kết cấu thép và đường ống áp lực, công đoạn chuẩn bị đầu ống trước khi hàn có vai trò quyết định đến chất lượng và độ bền của mối nối. Một đường hàn đạt tiêu chuẩn quốc tế như ASME, ISO không chỉ phụ thuộc vào kỹ thuật hàn mà còn bắt đầu từ biên dạng vát mép chính xác, góc vát đồng đều và bề mặt gia công sạch.

Hệ thống máy vát mép ống 159-Series Taole là giải pháp gia công đầu ống chuyên dụng, được thiết kế cho nhu cầu vát mép, khỏa mặt đầu và chuẩn bị mối hàn trực tiếp tại công trường. Dòng máy bao gồm các model sử dụng động cơ điện (TIE) và khí nén (TIP), đáp ứng đa dạng điều kiện vận hành trong nhà máy, xưởng sản xuất hoặc các dự án thi công ngoài hiện trường.

Máy có khả năng gia công trên nhiều loại vật liệu như thép carbon, inox, thép hợp kim, đồng thời duy trì độ chính xác cơ khí cao nhờ công nghệ gia công nguội. Đây là yếu tố quan trọng giúp đảm bảo chất lượng chuẩn bị mối hàn, hạn chế ảnh hưởng đến cấu trúc vật liệu và nâng cao độ tin cậy của hệ thống đường ống sau khi hoàn thiện.

Ưu điểm nổi bật của máy vát mép ống ID 159 Taole

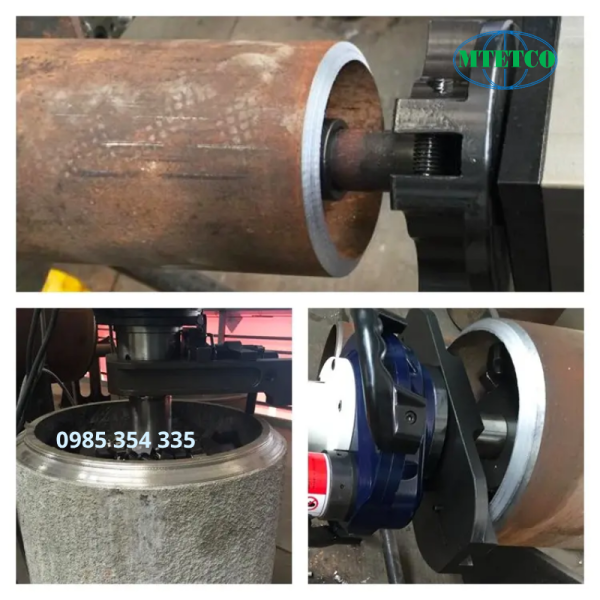

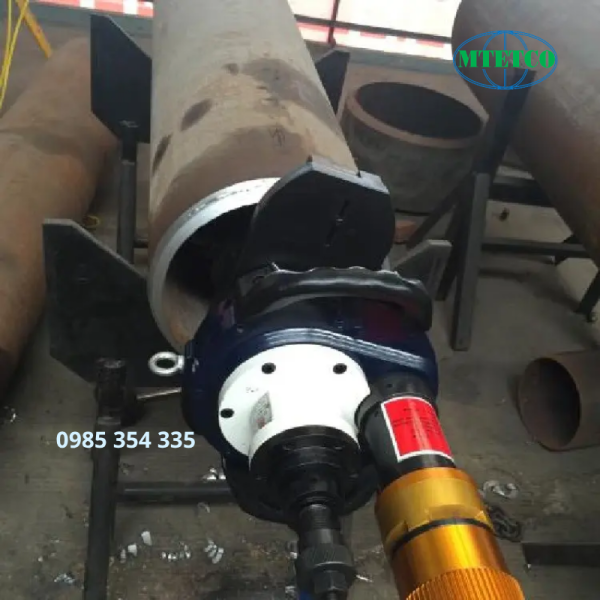

Thiết kế gá trong ID-mounted và khả năng gia công linh hoạt

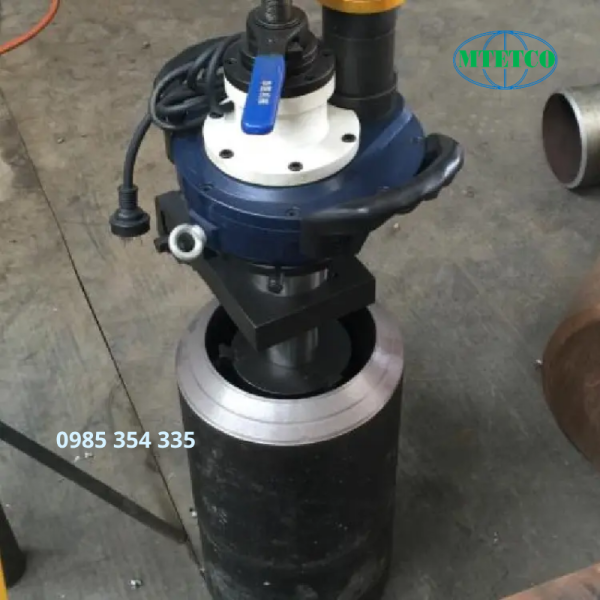

Điểm nổi bật của dòng máy vát mép ống 159-Series Taole nằm ở thiết kế gá trong (ID-mounted), giúp thiết bị có khả năng cố định chắc chắn và gia công chính xác ngay cả trong điều kiện công trường.

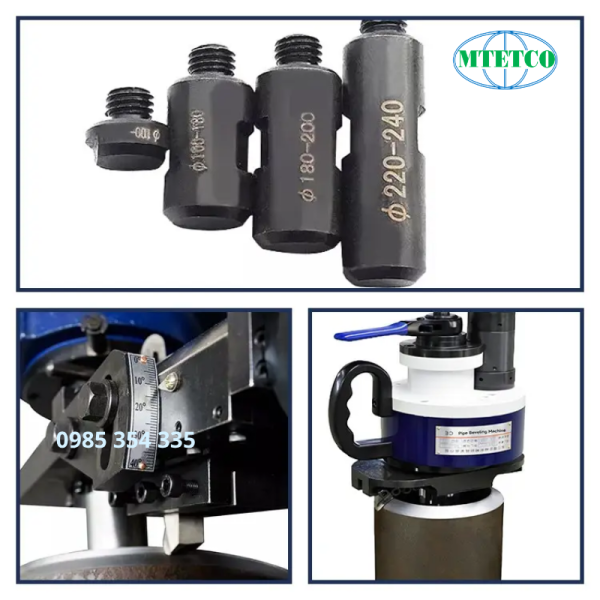

Hệ thống mandrel nở tự căn tâm sử dụng cơ cấu đai ốc kéo (draw-nut) kết hợp với các khối trục (blocks) mở rộng theo đường dốc. Khi siết đai ốc, các khối gá sẽ trượt ra ngoài, ép chặt vào thành trong của ống, giúp:

• Máy được cố định chắc chắn trong quá trình gia công.
• Tự động định tâm theo lòng ống.
• Đảm bảo vị trí vuông góc với trục ống.

Thiết kế gá trong đặc biệt phù hợp với các loại ống có bề mặt ngoài bị biến dạng, méo hoặc bị ăn mòn, rỉ sét, nơi các phương pháp kẹp ngoài có thể gặp khó khăn trong việc duy trì độ chính xác.

Bên cạnh đó, máy vát mép ống ID 159 có thiết kế nhỏ gọn, dễ dàng di chuyển và triển khai tại nhiều vị trí làm việc khác nhau. Đặc biệt, phiên bản sử dụng khí nén có trọng lượng chỉ 8kg, giúp giảm thời gian lắp đặt và không yêu cầu hệ thống hỗ trợ cồng kềnh.

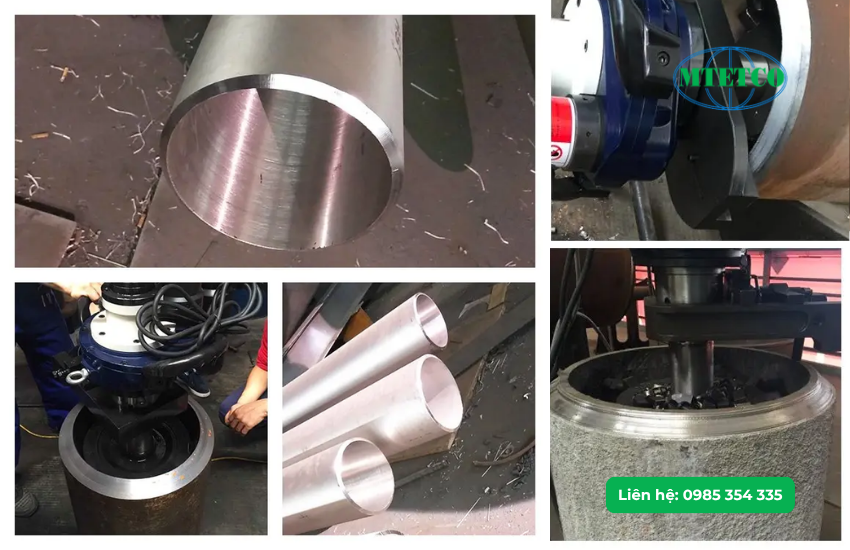

Công nghệ gia công nguội và khả năng bảo vệ vật liệu

Máy vát mép ống 159-Series Taole sử dụng phương pháp phay nguội, giúp tạo ra bề mặt gia công chính xác mà không làm phát sinh nhiệt độ cao trong quá trình cắt.

So với các phương pháp gia công tạo nhiệt, công nghệ phay nguội giúp hạn chế ảnh hưởng đến cấu trúc vật liệu, đặc biệt là vùng ảnh hưởng nhiệt (HAZ – Heat Affected Zone). Nhờ đó, đặc tính cơ lý ban đầu của vật liệu được duy trì, đáp ứng yêu cầu đối với các hệ thống đường ống kỹ thuật cao.

Quá trình gia công không tạo ra tia lửa điện, đồng thời tạo bề mặt đầu ống sạch, hỗ trợ quá trình chuẩn bị trước khi hàn và nâng cao chất lượng liên kết giữa các vật liệu hàn.

>> Bạn đang tìm kiếm giải pháp vát mép ống chính xác, linh hoạt cho công trình và nhà máy? Liên hệ MTETCO 0985 354 335 để được tư vấn dòng máy vát mép ống 159-Series phù hợp với nhu cầu gia công của bạn.

Đa dạng biên dạng vát và ứng dụng trong quy trình hàn

159-Series Taole được thiết kế để đáp ứng nhiều yêu cầu chuẩn bị đầu ống trong các phương pháp hàn như TIG, MIG, SMAW và hàn Orbital tự động.

Máy có khả năng thực hiện nhiều dạng gia công gồm:

• Vát mép chữ V.
• Vát mép chữ U.
• Vát mép chữ J.
• Vát trong.
• Phay mặt đầu ống (Facing).

Trong đó, chức năng phay mặt đầu ống giúp tạo ra Root Face (mép cùn) với độ chính xác cao. Việc kiểm soát chính xác độ dày mép cùn giúp hạn chế hiện tượng cháy thủng (burn-through) trong quá trình hàn lót (root pass), đặc biệt quan trọng đối với các phương pháp hàn yêu cầu độ chính xác khe hở cao.

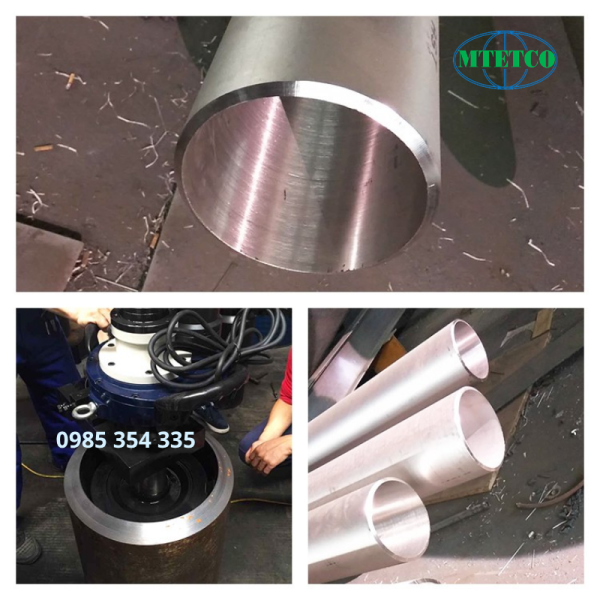

Sau khi gia công, bề mặt đầu ống đạt độ hoàn thiện cao, loại bỏ các lớp gỉ sét và tạo điều kiện thuận lợi cho quá trình hàn, giúp đảm bảo độ kín khít và chất lượng của các hệ thống đường ống chịu áp lực lớn.

Thông số kỹ thuật của máy vát mép ống ID 159

Model	Chạy điện TIE-159	Chạy khí nén TIP-159
Dải đường kính trong (ID)	65 – 159 mm	65 – 159 mm
Độ dày thành ống tối đa	≤ 20 mm	≤ 20 mm
Tốc độ vát	35 vòng/phút	35 vòng/phút
Nguồn động lực	Động cơ điện 1200W	–
Trọng lượng	20 kg	8 kg

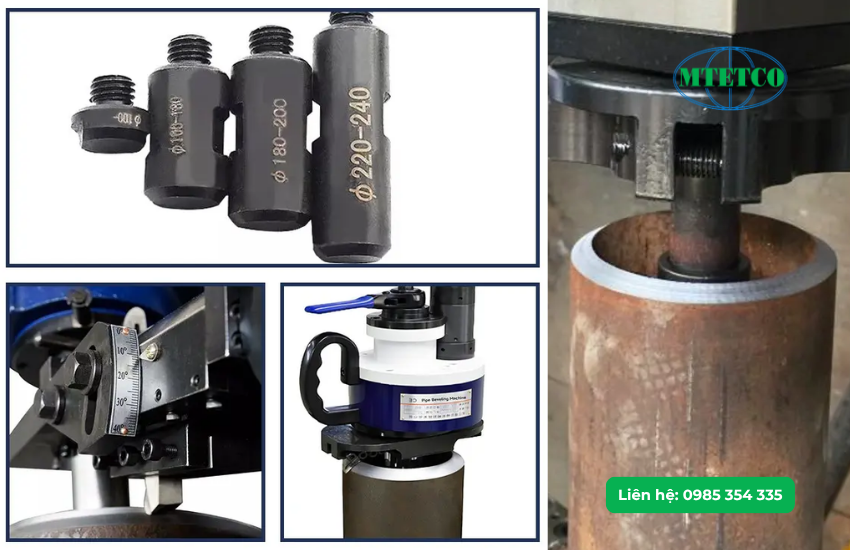

Vật liệu gia công	Thép carbon, inox, thép hợp kim	Thép carbon, inox, thép hợp kim
Chứng nhận	CE (Châu Âu), ISO 9001:2015	CE (Châu Âu), ISO 9001:2015

>> Liên hệ MTETCO 0985 354 335 ngay để nhận tư vấn model 159-Series phù hợp và báo giá tốt nhất cho nhu cầu gia công của bạn.

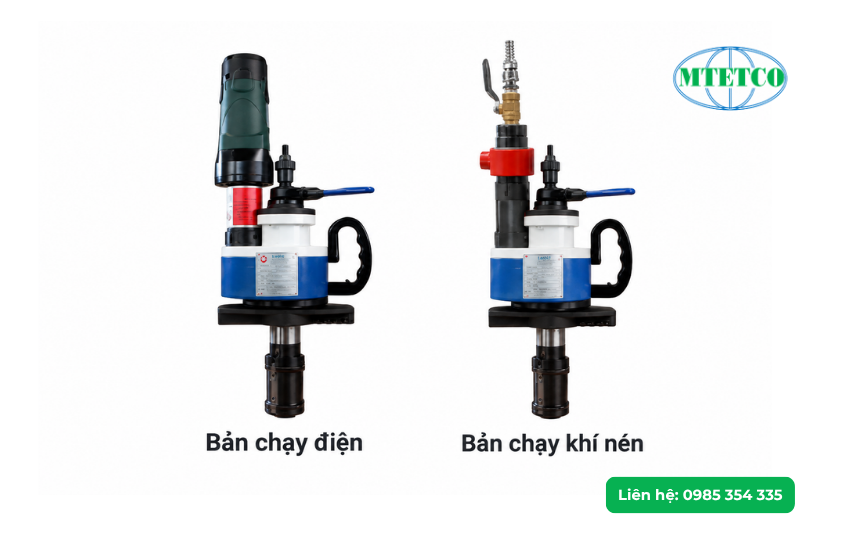

Máy vát mép ống ID 159 phiên bản Điện và Khí nén: chọn dòng nào?

Hai phiên bản có cùng dải làm việc, cùng tốc độ vát, khác biệt nằm ở nguồn động lực và môi trường sử dụng.

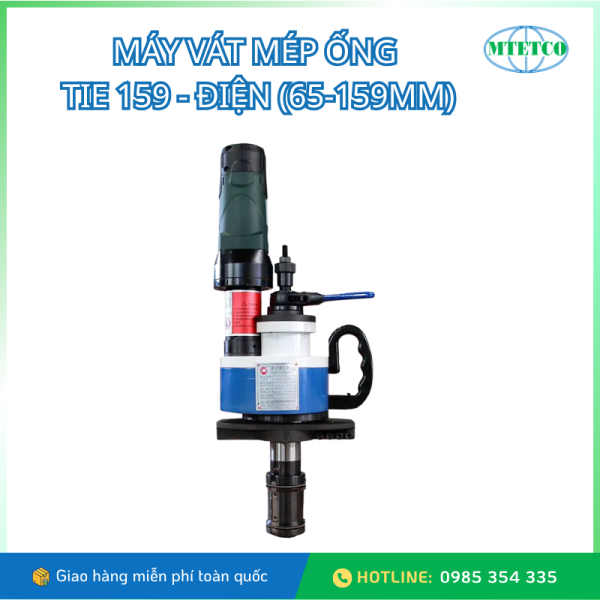

Phiên bản Điện (TIE-159)

• Mô-men xoắn mạnh, giữ tốc độ cắt ổn định khi gia công thép hợp kim cứng
• Nặng hơn (20 kg), phù hợp làm việc tại vị trí cố định
• Lựa chọn tối ưu cho xưởng chế tạo (prefabrication shop) hoặc công trường có nguồn điện ổn định

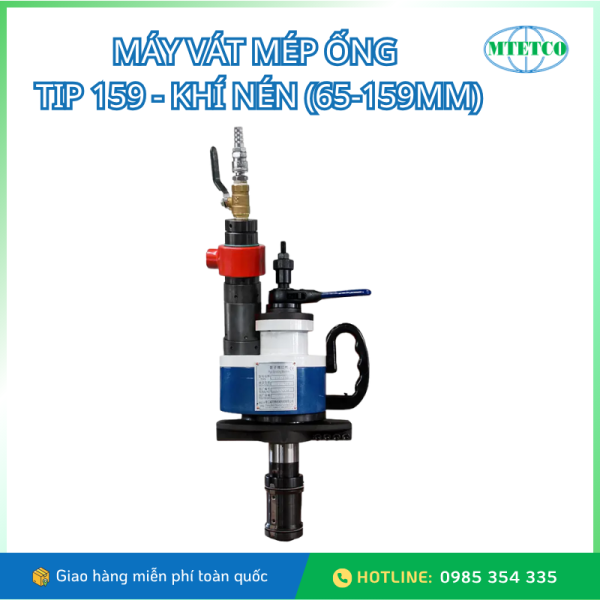

Phiên bản Khí nén (TIP-159)

• Siêu nhẹ, chỉ 8 kg, dễ mang vác và thao tác trên cao
• An toàn cháy nổ, hạn chế tia lửa (cắt nguội), đáp ứng yêu cầu cho khu vực nguy hiểm Zone 1, Zone 2 (ATEX/Ex)
• Lựa chọn hàng đầu cho giàn khoan dầu khí, nhà máy hóa chất

Ứng dụng thực tế máy vát mép ống ID 159 Taole

• Dầu khí và Năng lượng: Chuẩn bị đầu ống cho các tuyến LPG, LNG, gas-line; đảm bảo độ đồng trục cao nhất cho các đường ống dẫn truyền.
• Hệ thống Nồi hơi & Bộ trao đổi nhiệt: Gia công chính xác các ống boiler, tube bundle, giúp việc thay thế và bảo trì các thiết bị nhiệt đạt độ kín khít tuyệt đối.
• Kết cấu thép & Nhà máy hóa chất: Ứng dụng trong lắp đặt đường ống công nghệ yêu cầu tốc độ vát nhanh và bề mặt chuẩn hóa.
• Bồn bể áp lực: Chuẩn bị mép vát cho các hệ thống PCCC, bồn chứa khí hóa lỏng theo tiêu chuẩn quốc tế.
• Môi trường hạn chế tia lửa: Sử dụng bản khí nén để thực hiện bảo trì trong các khu vực vận hành có nguy cơ cháy nổ cao mà không cần dừng toàn bộ hệ thống.

Nhận tư vấn và báo giá máy vát mép ống ID 159

Chưa chắc nên chọn bản điện hay khí nén cho công trình của mình? Đội ngũ kỹ thuật MTETCO sẽ tư vấn dựa trên vật liệu ống, độ dày vách và điều kiện thi công thực tế.

Gọi ngay Hotline: 0985 354 335 để nhận báo giá và tư vấn model phù hợp.
