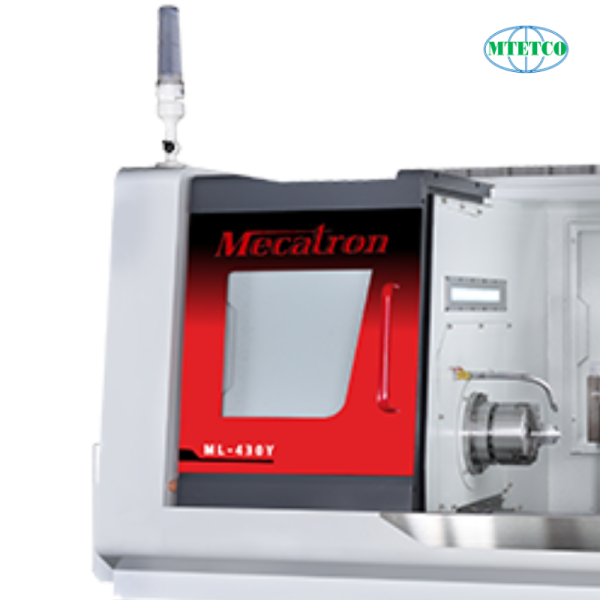

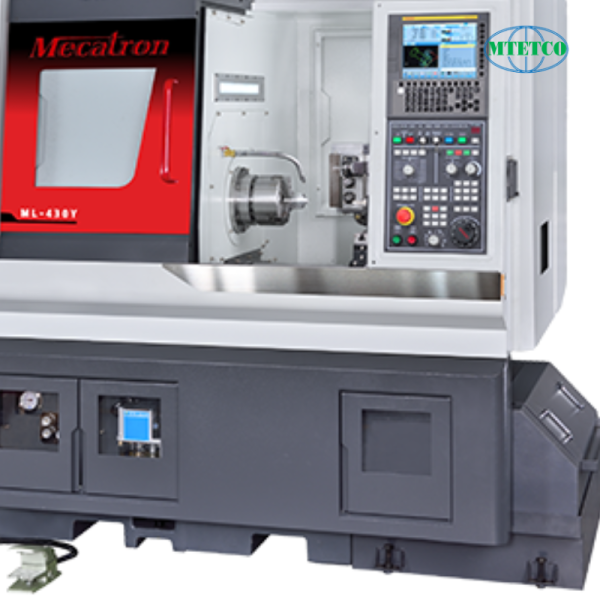

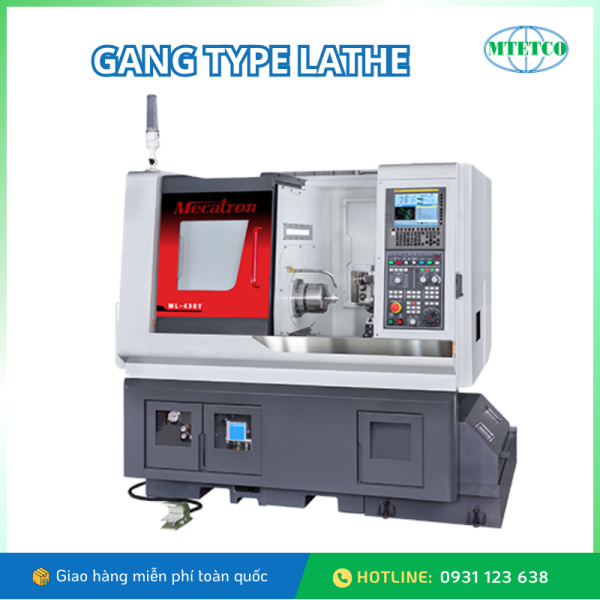

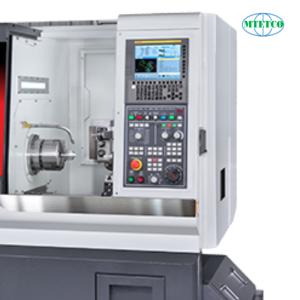

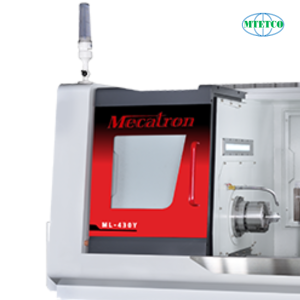

Máy tiện bàn sàn CNC Mecatron

Mô tả

Đối với các doanh nghiệp cơ khí cần gia công chi tiết lớn, yêu cầu độ chính xác và độ ổn định cao, việc lựa chọn thiết bị phù hợp là yếu tố quyết định hiệu quả sản xuất. Máy tiện bàn sàn CNC Mecatron do MTETCO cung cấp mang đến khả năng gia công mạnh mẽ, vận hành linh hoạt, đảm bảo độ chính xác trong từng sản phẩm và giúp tối ưu năng suất, chi phí cho nhà máy.

Liên hệ 0985 354 335 để được tư vấn và báo giá chi tiết!

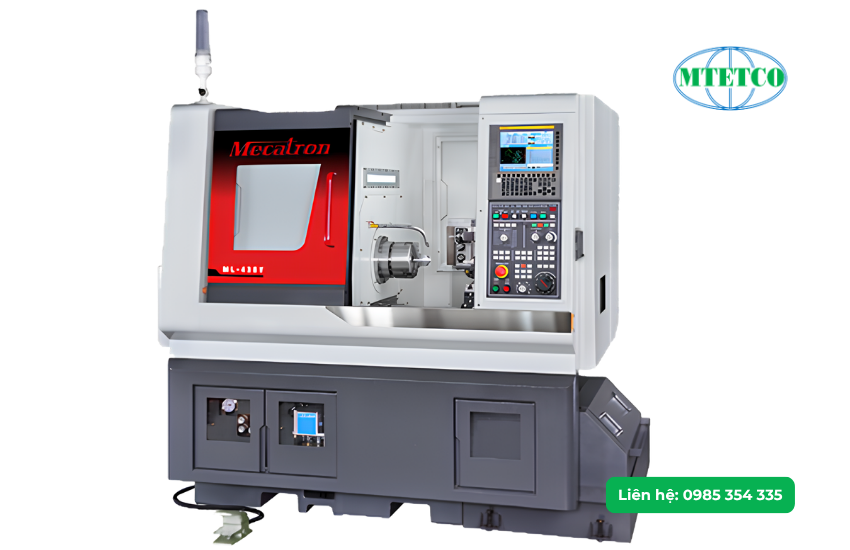

Giới thiệu chung về máy tiện bàn sàn CNC Mecatron

Máy tiện bàn sàn CNC Mecatron là dòng máy gia công cơ khí công nghiệp nặng cao cấp, được thiết kế chuyên dụng cho việc xử lý các chi tiết có kích thước lớn và trọng lượng nặng. Với thiết kế bàn máy đặt sát sàn (Floor Type), máy cho phép gá đặt và tiện các phôi có đường kính và chiều dài vượt trội so với máy tiện ngang thông thường.

Là sản phẩm của Mecatron Machinery Co., Ltd (Đài Loan) do MTETCO (Công ty TNHH Kỹ thuật và Công nghệ Minh Thành) phân phối tại Việt Nam, máy nổi bật nhờ kết cấu siêu bền, độ cứng vững cao và khả năng vận hành ổn định, đáp ứng tiêu chuẩn khắt khe của ngành công nghiệp nặng hiện đại.

Đặc điểm nổi bật

• Thiết kế bàn máy sàn đặc thù: Bàn máy đặt trực tiếp trên nền sàn xưởng, giúp dễ dàng gá đặt phôi lớn, dài và nặng mà không bị giới hạn như máy tiện truyền thống.
• Kết cấu cơ khí chắc chắn: Thân máy được đúc từ gang Meehanite cao cấp, qua xử lý nhiệt khử ứng suất toàn bộ, mang lại độ bền cao, chống biến dạng và giảm rung chấn tối đa trong quá trình gia công.
• Hệ thống dẫn hướng & truyền động chính xác: Sử dụng ray trượt cao cấp kết hợp động cơ Servo AC kỹ thuật số, đảm bảo chuyển động mượt mà và độ chính xác lặp lại vượt trội.
• Hệ điều khiển CNC hiện đại: Giao diện lập trình dễ sử dụng, hỗ trợ gia công tự động hóa cao, tối ưu thời gian và giảm lỗi vận hành.

Ứng dụng thực tế

Máy tiện bàn sàn CNC Mecatron là giải pháp lý tưởng cho các ngành công nghiệp đòi hỏi gia công chi tiết lớn với độ chính xác cao:

• Gia công trục và chi tiết dài: Tiện trục tuabin, trục truyền động, lô cán, trục khuỷu, bánh răng lớn và puli.
• Nguyên công đa năng: Tiện mặt trụ (trong/ngoài), tiện côn, tiện ren, vát mép, tạo rãnh, đồng thời kết hợp khoan, doa và taro trên cùng một phôi.
• Ngành công nghiệp tiêu biểu:
  • Chế tạo ô tô, tàu biển và phương tiện giao thông.
  • Ngành dầu khí, năng lượng (van công nghiệp, mặt bích, thiết bị chịu áp lực).
  • Sản xuất máy móc công nghiệp, khuôn mẫu lớn và bệ đỡ thiết bị.

Với khả năng gia công mạnh mẽ, độ chính xác cao và độ bền lâu dài, máy tiện bàn sàn CNC Mecatron giúp doanh nghiệp nâng cao năng suất, giảm thời gian sản xuất và đảm bảo chất lượng sản phẩm hoàn hảo.

Thông số kỹ thuật máy tiện bàn sàn CNC Mecatron

Hạng mục	Thông số	ML-430(S)	ML-430(T)	ML-430(P)	ML-430(Y)
Khả năng gia công	Đường kính quay trên băng máy (mm)	Ø430
	Đường kính quay trên bàn xe dao (mm)	Ø160
	Đường kính gia công tối đa (mm)	Ø430
	Chiều dài gia công tối đa (mm)	240
	Góc nghiêng băng máy	0°
Chiều dài	Chiều dài trục X (mm)	350
	Chiều dài trục Z (mm)	320
	Chiều dài trục Y (mm)	–	–	–	136,5
	Chiều dài trục C	Tùy chọn 360° (0,001°)
Trục chính	Tốc độ trục chính (rpm)	6000
	Đầu trục chính	A2-5
	Đường kính ổ bi trước (mm)	Ø80
	Đường kính lỗ trục chính (mm)	Ø56
	Đường kính thanh kéo (mm)	Ø45
Mâm cặp	Đường kính mâm cặp (inch)	6
Ổ dao	Loại ổ dao	Gang tiêu chuẩn / Thủy lực / Servo	Gang tiêu chuẩn / Thủy lực / Servo	Dao dẫn động (Live-tooling)	Dao dẫn động (Live-tooling)
	Số vị trí dao	6	8	12	5
	Chuôi dao vuông (mm)	20 × 20	20 × 20	16 × 16	20 × 20
	Đường kính cán dao doa (mm)	Ø25
Dao dẫn động	Phương thức truyền động	–	–	Bánh răng (Gear)	Bánh răng (Gear)
	Tốc độ trục dao dẫn động (rpm)	–	–	5000	4000
	Chuôi dao	–	–	VDI20 ER16	ER16
Tốc độ chạy dao	Chạy dao nhanh (m/phút )	X:30 / Z:30			X:30 / Y:18 / Z:30
Động cơ	Công suất động cơ trục chính (kW)	5,5/7,5
	Động cơ servo dao dẫn động	–	–	1,1/1,2	–
	Động cơ servo trục X (kW)	1,2
	Động cơ servo trục Y (kW)	–	–	–	1,2
	Động cơ servo trục Z (kW)	1,2
	Động cơ tiện trên trục Y	–	–	–	0,75
	Động cơ bơm thủy lực (kW)	0,75
	Động cơ bơm dung dịch làm mát (kW)	0,96
Kích thước máy	Diện tích lắp đặt (D × R) (cm)	210 × 203
	Chiều cao máy (cm)	212
Bộ điều khiển CNC	Model điều khiển	FANUC 0i – TF(3)	FANUC 0i – TF(3)	FANUC 0i – TF(1)	FANUC 0i – TF(1)
