Vận hành máy lốc tôn 4 trục tại nhà máy đóng tàu Ba Son

Dự án bàn giao và đưa vào vận hành máy lốc tôn 4 trục AKYAPAK tại Nhà máy đóng tàu Ba Son do MTETCO thực hiện đã khẳng định hiệu quả vượt trội của giải pháp thiết bị hiện đại trong ngành cơ khí đóng tàu. Với khả năng lốc tôn chính xác, vận hành ổn định và đáp ứng tốt các yêu cầu gia công tấm dày, máy lốc tôn 4 trục góp phần nâng cao năng suất, tối ưu quy trình sản xuất và đảm bảo chất lượng thành phẩm tại nhà máy.

Giới thiệu dự án MTETCO cung cấp máy lốc tôn 4 trục cho Nhà máy đóng tàu Ba Son

Bối cảnh và giải pháp kỹ thuật từ MTETCO

Trong lĩnh vực đóng tàu, quá trình gia công thép tấm khổ lớn, độ dày cao là một trong những công đoạn quan trọng và phức tạp, ảnh hưởng trực tiếp đến độ chính xác hình học và độ bền kết cấu của thân tàu. Các yêu cầu kỹ thuật ngày càng khắt khe đòi hỏi thiết bị không chỉ có khả năng chịu tải lớn mà còn phải đảm bảo độ chính xác cao, vận hành ổn định và tính đồng bộ trong sản xuất hàng loạt.

Trước bài toán đó, MTETCO đã tư vấn và cung cấp dòng máy lốc tôn 4 trục model AHS 30/86 thuộc thương hiệu AKYAPAK – một trong những nhà sản xuất thiết bị gia công kim loại hàng đầu thế giới. Đây là dòng máy chuyên dụng cho vận hành máy lốc tôn 4 trục trong môi trường công nghiệp nặng, nổi bật với khả năng:

• Lốc chính xác các tấm thép dày, kích thước lớn
• Kiểm soát tốt độ cong và độ tròn của sản phẩm
• Giảm thiểu sai số và hạn chế biến dạng vật liệu

Việc ứng dụng thiết bị này giúp tối ưu hóa quy trình gia công, nâng cao hiệu suất và đảm bảo chất lượng đầu ra theo tiêu chuẩn kỹ thuật cao của ngành đóng tàu.

Nhận tư vấn giải pháp từ chuyên gia cơ khí, liên hệ hotline/zalo: 0931123638

Ý nghĩa dự án đối với năng lực sản xuất của nhà máy đóng tàu

Việc triển khai và đưa vào vận hành máy lốc tôn 4 trục tại Nhà máy đóng tàu Ba Son không chỉ đơn thuần là đầu tư thiết bị, mà còn mang ý nghĩa chiến lược trong việc nâng cấp toàn diện năng lực sản xuất:

• Nâng cao năng lực gia công: Cho phép xử lý các kết cấu thép phức tạp, kích thước lớn với độ chính xác cao, đáp ứng yêu cầu đóng tàu hiện đại.
• Hiện đại hóa quy trình sản xuất: Tăng mức độ tự động hóa, giảm phụ thuộc vào phương pháp thủ công, từ đó nâng cao tính ổn định và đồng nhất của sản phẩm.
• Tối ưu hiệu quả vận hành: Rút ngắn thời gian gia công, giảm hao hụt vật liệu và chi phí nhân công, đặc biệt trong các dự án quy mô lớn.
• Nâng cao năng lực cạnh tranh: Giúp nhà máy Ba Son từng bước đáp ứng các tiêu chuẩn kỹ thuật quốc tế, mở rộng khả năng tham gia vào các dự án đóng tàu có yêu cầu cao.

Dự án cung cấp và vận hành máy lốc tôn 4 trục do MTETCO triển khai tại Nhà máy đóng tàu Ba Son là minh chứng rõ nét cho năng lực tư vấn và cung cấp giải pháp thiết bị công nghiệp chuyên sâu. Không chỉ giải quyết bài toán kỹ thuật, dự án còn góp phần thúc đẩy quá trình hiện đại hóa và nâng cao năng lực sản xuất bền vững cho ngành đóng tàu tại Việt Nam.

Thông tin chi tiết của máy lốc tôn 4 trục AKYAPAK

Cấu hình và tính năng vận hành máy lốc tôn 4 trục

Để đảm bảo hiệu quả vận hành máy lốc tôn 4 trục trong môi trường công nghiệp nặng như đóng tàu, model AHS 30/86 được trang bị hệ thống tính năng đồng bộ, đáp ứng yêu cầu cao về độ chính xác, độ bền và tính ổn định:

Tính năng tiêu chuẩn nổi bật:

• Thiết bị uốn côn tích hợp
• Con lăn tôi cứng bằng cảm ứng, tăng khả năng chịu mài mòn
• Màn hình hiển thị vị trí con lăn bên, hỗ trợ kiểm soát chính xác
• Thân máy thép ST-52 hàn nguyên khối, đảm bảo độ cứng vững cao
• Bảng điều khiển riêng biệt, dễ vận hành
• Hệ thống điều khiển 2 tốc độ linh hoạt
• Hiệu chuẩn điện – thủy lực giúp duy trì độ chính xác lâu dài
• Con lăn lắp trên ổ lăn chuyên dụng, giảm ma sát
• Hệ thống an toàn bảo vệ xung quanh máy
• Con lăn trung tâm dẫn động bằng động cơ thủy lực + hộp số hành tinh
• Đạt tiêu chuẩn CE, ISO 9001:2008, TSEK, TURQUM

Tính năng tùy chọn nâng cao:

• Giá đỡ trung tâm và hai bên cho tấm lớn
• Tốc độ quay biến thiên
• Bàn cấp liệu đa chức năng
• Con lăn trên thay thế linh hoạt
• Hệ thống làm mát dầu
• Con lăn bên dẫn động
• Hệ thống nạp/xả liệu tự động
• Thiết bị đẩy vật liệu tự động
• Hệ thống bù võng (deflection compensation)
• Động cơ điều khiển biến tần
• Tích hợp NC/CNC cho tự động hóa cao

Nhận tư vấn và báo giá chi tiết, liên hệ hotline/zalo: 0931123638

Thông số kỹ thuật máy lốc tôn 4 trục AHS 30/86

Dòng máy AHS 30/86 do MTETCO cung cấp sở hữu những thông số kỹ thuật mạnh mẽ, hỗ trợ tối ưu cho quy trình vận hành máy lốc tôn 4 trục tại nhà máy đóng tàu Ba Son:

• Chiều dài làm việc: 3100 mm
• Khả năng uốn tối đa: 100 mm (đối với vật liệu có giới hạn chảy 240 N/mm²)
• Khả năng tiền uốn: 86 mm
• Số lượng trục: 4 trục uốn chuyên dụng
• Công suất động cơ: 132 kW
• Tốc độ lốc: Đạt mức tối đa 5 mét/phút
• Đường kính trục trên: 750 mm
• Đường kính trục dưới: 700 mm
• Đường kính trục bên: 600 mm
• Kích thước máy (Dài x Cao x Rộng): 7760 x 4100 x 3750 mm
• Trọng lượng tổng thể: 81,600 kg

Lưu ý kỹ thuật khi vận hành:

• Có hiện tượng spring back (bật lại) sau uốn, cần tính toán bù
• Thông số mang tính tham khảo, phụ thuộc vật liệu và điều kiện vận hành
• Công suất áp dụng cho lốc nhiều lượt (multi-pass)
• Khi uốn côn, năng lực uốn giảm khoảng 50%

Xem thêm các dòng máy lốc tôn khác: xem chi tiết

Hiệu suất gia công và khả năng ứng dụng thực tế

Dòng AHS 30/86 mang lại hiệu quả vượt trội trong quá trình vận hành máy lốc tôn 4 trục, đặc biệt với các ứng dụng yêu cầu cao như đóng tàu:

• Xử lý vật liệu dày từ 2 mm đến 200 mm, khổ rộng đến 12.000 mm
• Lốc tốc độ cao, tăng năng suất và giảm thời gian gia công
• Cơ chế kẹp chặt tấm kim loại, hạn chế trượt, tăng độ chính xác
• Con lăn bên đóng vai trò squaring roll, giúp căn chỉnh vật liệu ngay từ đầu vào

Tối ưu quy trình lốc:

• Có thể kẹp và uốn sơ bộ đồng thời, tạo hình trụ chỉ trong một lần lốc
• Giảm tối đa phần đầu phẳng (flat ends) nhờ kiểm soát lực kẹp chính xác
• Ít phụ thuộc tay nghề, vận hành ổn định hơn so với máy 3 trục

Các dạng lốc phổ biến:

• Hình trụ
• Hình côn
• Nửa hình trụ
• Hình oval
• Hình vuông / elip
• Hình tam giác

Với cấu hình mạnh mẽ, tính năng linh hoạt và khả năng gia công chính xác, AHS 30/86 là giải pháp lý tưởng cho các doanh nghiệp cần vận hành máy lốc tôn 4 trục trong môi trường sản xuất công nghiệp nặng. Giải pháp do MTETCO cung cấp không chỉ đáp ứng yêu cầu kỹ thuật khắt khe mà còn giúp tối ưu hiệu suất và chi phí trong dài hạn.

Hướng dẫn vận hành máy lốc tôn 4 trục an toàn và hiệu quả

Chuẩn bị và kiểm tra trước khi vận hành máy lốc tôn 4 trục

Trước khi đưa máy vào hoạt động, cần kiểm tra toàn diện hệ thống nhằm đảm bảo điều kiện vận hành ổn định:

Kiểm tra hệ thống thủy lực và điện:

• Kiểm tra mức dầu thủy lực, áp suất làm việc và tình trạng rò rỉ
• Đảm bảo thùng dầu sạch, hệ thống lọc hoạt động tốt
• Kiểm tra dây điện, tủ điều khiển, hệ thống bảo vệ quá tải
• Kiểm tra nút dừng khẩn cấp và dây cáp an toàn (safety rope)

Kiểm tra cơ cấu trục:

• Đảm bảo 4 trục (trên, dưới, 2 trục bên) không bị mài mòn, rạn nứt hoặc lệch tâm
• Vệ sinh sạch bề mặt trục, loại bỏ tạp chất, dầu mỡ dư thừa

Sử dụng bảng điều khiển di động:

• Cho phép người vận hành quan sát và điều chỉnh máy từ nhiều vị trí
• Giúp theo dõi phôi và phản ứng kịp thời khi có sự cố

Các chức năng hỗ trợ vận hành:

• Hai tốc độ (chậm/nhanh) linh hoạt theo từng công đoạn
• Tốc độ quay biến thiên điều chỉnh bằng chiết áp
• Hệ thống bù võng (ADCS) giúp đảm bảo độ chính xác khi lốc tấm dài
• Hệ thống thủy lực đảm nhiệm toàn bộ chuyển động, đảm bảo vận hành ổn định

Nhận tư vấn từ chuyên gia, liên hệ hotline/zalo: 0931123638

Cách căn chỉnh phôi và quy trình uốn hiệu quả

Căn chỉnh phôi đúng cách là bước quan trọng quyết định chất lượng sản phẩm khi vận hành máy lốc tôn 4 trục:

Căn chỉnh phôi:

• Đưa tấm tôn vào giữa các trục
• Sử dụng một trong hai lô bên làm thước chuẩn để căn thẳng
• Đảm bảo phôi:
  • Song song với trục lăn
  • Vuông góc với hướng chạy
  • Nằm đúng tâm để lực ép phân bố đều

Quy trình uốn 1 lần (Single Pass):

• Trục trên ép xuống, trục dưới quay kéo phôi
• Hai trục bên điều chỉnh lực ép, giữ phôi chắc chắn
• Phôi được kẹp chặt giữa trục trên và dưới → lực uốn phân bố đều

Máy lốc tôn 4 trục mang lại nhiều lợi ích vượt trội trong quá trình gia công, nổi bật là khả năng giảm tối đa đoạn phẳng ở hai đầu tấm (flat ends), giúp sản phẩm đạt độ hoàn thiện cao hơn. Đồng thời, thiết bị cho phép hoàn thiện chi tiết chỉ trong một lần lốc, từ đó tăng đáng kể năng suất và hạn chế sai số phát sinh do phải lặp lại nhiều công đoạn, đảm bảo độ chính xác và tính đồng nhất của thành phẩm.

Lưu ý vận hành:

• Điều chỉnh khe hở và lực ép phù hợp với độ dày, vật liệu (thép, inox…)
• Tránh đặt phôi lệch gây xoắn, cong vênh hoặc trượt

Cách sử dụng hệ thống điều khiển, lốc nón

Hệ thống điều khiển NC/CNC:

AK 300 NC:

• Lập trình đến 6 trục
• Có chức năng Playback Programming (ghi nhớ thao tác và lặp lại tự động)
• Phù hợp sản xuất lặp lại cơ bản

AK 400 CNC:

• Hoạt động trên nền tảng PLC & PC công nghiệp
• Tự động tính toán vị trí trục, hỗ trợ nhiều bán kính uốn
• Có mô phỏng 3D, giúp kiểm tra trước khi vận hành thực tế

Lưu ý: Cần nhập đầy đủ thông số vật liệu (độ dày, độ bền, hệ số đàn hồi) và kiểm tra mô phỏng trước khi chạy.

Lốc nón (Cone Bending):

• Sử dụng thiết bị uốn côn chuyên dụng
• Điều chỉnh độ lệch giữa hai đầu trục để tạo hình nón
• Phôi thường được cắt dạng hình quạt trước khi lốc

Trong quá trình vận hành, cần lưu ý rằng công suất lốc nón của máy chỉ đạt khoảng 50% so với lốc trụ, do đó cần tính toán phù hợp để đảm bảo hiệu quả gia công. Bên cạnh đó, với các vật liệu mỏng, việc kiểm soát tốc độ lốc và lực ép là yếu tố quan trọng nhằm tránh hiện tượng biến dạng, cong vênh, ảnh hưởng đến chất lượng sản phẩm đầu ra.

Nhận tư vấn từ chuyên gia, liên hệ hotline/zalo: 0931123638

Nguyên tắc an toàn khi vận hành máy lốc tôn 4 trục

• Tuân thủ tiêu chuẩn CE (2006/42/EC) và các quy định an toàn liên quan
• Luôn sử dụng đồ bảo hộ: găng tay, kính, quần áo gọn gàng
• Không đưa tay vào khu vực trục đang quay
• Sử dụng bàn đỡ, dụng cụ hỗ trợ thay vì thao tác trực tiếp
• Không tự ý thay đổi thông số vận hành khi chưa có chuyên môn
• Tuân thủ đúng quy trình SOP của nhà sản xuất

Việc tuân thủ đầy đủ quy trình vận hành máy lốc tôn 4 trục không chỉ đảm bảo an toàn lao động mà còn giúp tối ưu hiệu suất và nâng cao chất lượng sản phẩm. Trong quá trình bàn giao, toàn bộ thông tin sử dụng, hướng dẫn vận hành đều được đội ngũ kỹ thuật MTETCO nhiều năm kinh nghiệm trực tiếp đào tạo, hướng dẫn sát sao, kết hợp với catalog và tài liệu chi tiết đi kèm. Nhờ đó, khách hàng có thể nhanh chóng làm chủ thiết bị, vận hành ổn định, chính xác và đáp ứng tốt các yêu cầu sản xuất khắt khe như trong ngành đóng tàu.

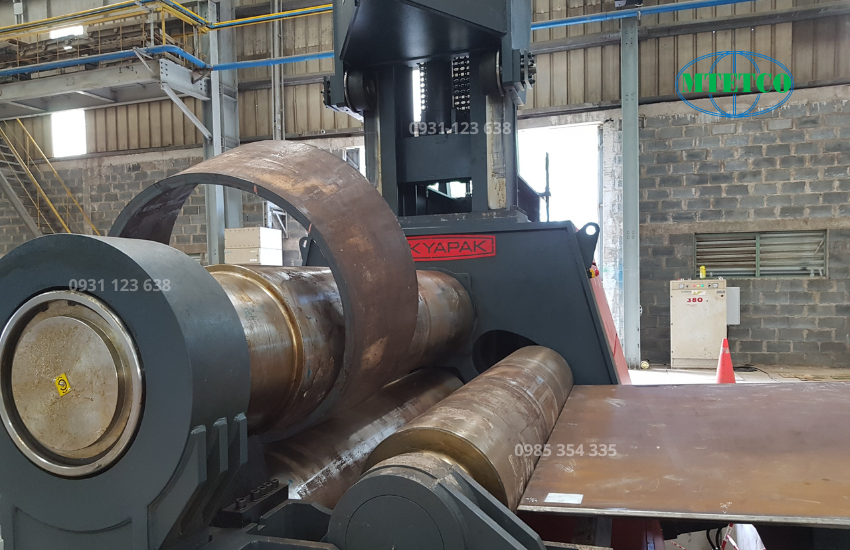

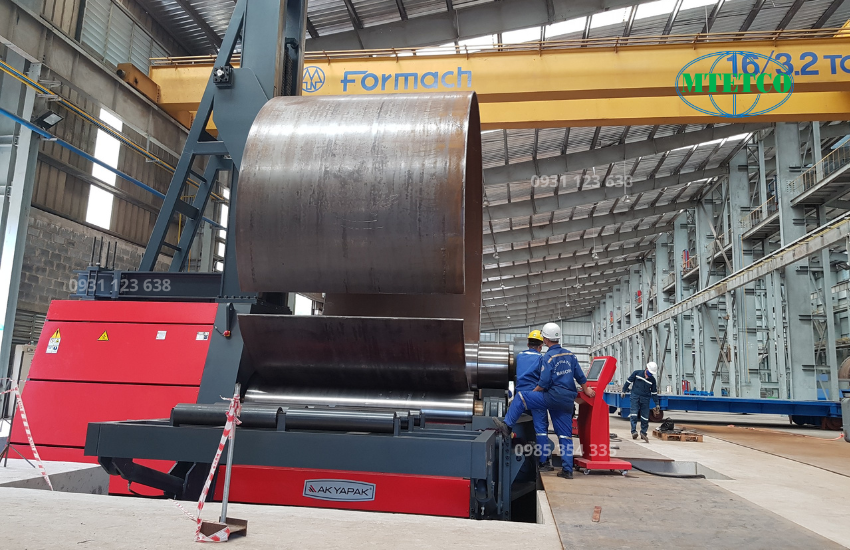

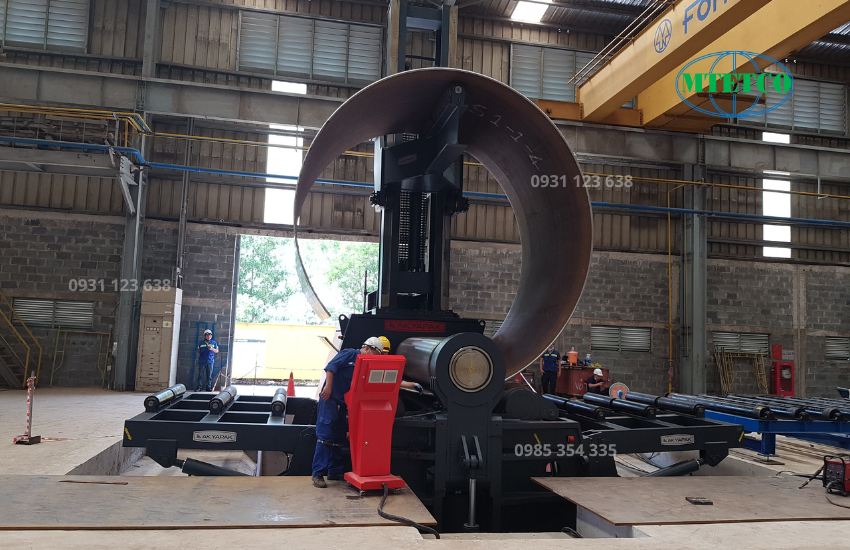

Vận hành máy lốc tôn 4 trục AKYAPAK trực tiếp tại nhà máy

Ưu điểm vượt trội khi vận hành máy lốc tôn 4 trục Akyapak tại nhà máy đóng tàu

Độ chính xác cao – Kết cấu bền vững – Hiệu suất tối ưu

Hệ dẫn hướng:
Cơ cấu tay đòn giúp thực hiện uốn sơ bộ với lực thấp hơn. Khi con lăn trên tiếp cận với góc nhỏ hơn, lượng vật liệu chưa được uốn giảm đi, từ đó:

• Tiết kiệm năng lượng
• Tăng độ chính xác khi tạo hình
• Cho phép uốn côn ngay cả với đường kính nhỏ
• Không cần bôi trơn → giảm ma sát, tăng tuổi thọ vận hành

Kiểm soát độ song song chính xác:
Hệ thống xi-lanh thủy lực kép kết hợp thanh xoắn giúp duy trì độ song song tuyệt đối giữa các trục:

• Đảm bảo lực ép phân bố đều
• Hạn chế biến dạng và sai lệch sản phẩm
• Có thể vận hành ổn định trong thời gian dài mà không cần hiệu chỉnh

Đặc biệt, trục dưới luôn giữ ổn định trong quá trình kẹp và tiền uốn, giúp giảm tối đa hiện tượng đầu phẳng.

Thân máy lốc tôn 4 trục: được tối ưu bằng phân tích FEM với thép ST-52, giúp giảm ứng suất, tăng độ cứng và tuổi thọ. Hệ thống chốt đỡ phân bổ tải trọng hiệu quả, hạn chế biến dạng và khắc phục hiện tượng “mở thân máy”, đảm bảo độ chính xác lâu dài.

Hệ thống trục lô và truyền động mạnh mẽ:

• Trục lô làm từ thép Ck45, tôi cao tần đạt độ cứng 50-60 HRC, mài bóng chính xác
• Thiết kế trục dạng bầu (crowned) giúp bù võng tự nhiên khi chịu tải lớn
• Trục trên và dưới dẫn động bằng motor thủy lực + hộp số hành tinh, truyền moment trực tiếp, không thất thoát công suất
• Trang bị phanh thủy lực, dừng quay tức thời, tăng độ an toàn

Khả năng chịu tải lớn – Linh hoạt gia công – An toàn tuyệt đối

Bên cạnh độ chính xác, máy lốc tôn 4 trục Akyapak còn đáp ứng tốt các yêu cầu khắt khe trong ngành đóng tàu nhờ khả năng chịu tải và tính linh hoạt cao:

Khả năng chịu tải vượt trội:

• Tất cả trục lô được hỗ trợ bởi vòng bi tang trống (spherical roller bearings)
• Cho phép chịu tải trọng cực lớn, phù hợp gia công thép dày, khổ lớn
• Hoạt động ổn định trong điều kiện khắc nghiệt, tuổi thọ cao
• Giảm ma sát → tối ưu hóa năng lượng truyền động

Tính linh hoạt trong tạo hình: Máy có thể gia công đa dạng các hình dạng phức tạp: hình trụ, nón, elip/oval, vuông và các dạng đặc biệt khác theo yêu cầu

An toàn tuyệt đối khi vận hành:

• Trang bị dây an toàn bao quanh máy (safety rope)
• Nút dừng khẩn cấp trên bảng điều khiển
• Hệ thống phanh thủy lực ngăn chuyển động ngoài ý muốn
• Tuân thủ các tiêu chuẩn an toàn quốc tế

MTETCO – Đối tác cung cấp thiết bị gia công cơ khí uy tín tại Việt Nam

Năng lực và cam kết chất lượng từ MTETCO

Trong các dự án yêu cầu cao về kỹ thuật như vận hành máy lốc tôn 4 trục tại nhà máy đóng tàu, việc lựa chọn đơn vị cung cấp thiết bị uy tín là yếu tố then chốt. MTETCO là doanh nghiệp chuyên cung cấp giải pháp thiết bị gia công cơ khí và môi trường công nghiệp, với kinh nghiệm triển khai thực tế tại nhiều nhà máy và khu công nghiệp trên toàn quốc.

MTETCO cam kết mang đến các sản phẩm đạt tiêu chuẩn quốc tế:

• Chứng nhận CE – đáp ứng tiêu chuẩn an toàn châu Âu
• ISO 9001:2008 – đảm bảo hệ thống quản lý chất lượng
• Thiết bị nhập khẩu chính hãng, đầy đủ chứng từ CO/CQ

Nhờ đó, các giải pháp do MTETCO cung cấp không chỉ đảm bảo hiệu quả vận hành máy lốc tôn 4 trục, mà còn đáp ứng các yêu cầu khắt khe về độ bền, độ chính xác và an toàn trong môi trường sản xuất công nghiệp nặng.

Xem thêm các dự án MTETCO đã bàn giao thành công: xem tại đây

Dịch vụ kỹ thuật và chính sách hậu mãi

Không chỉ cung cấp thiết bị, MTETCO còn đồng hành cùng khách hàng trong suốt quá trình triển khai và vận hành:

Hỗ trợ kỹ thuật toàn diện:

• Lắp đặt thiết bị trực tiếp tại nhà máy
• Vận hành thử và hiệu chỉnh theo điều kiện thực tế
• Đào tạo chuyên sâu cho đội ngũ kỹ thuật, đảm bảo làm chủ công nghệ

Chế độ bảo hành – hậu mãi:

• Bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất
• Cung cấp linh kiện chính hãng, đồng bộ
• Hỗ trợ kỹ thuật nhanh chóng, đảm bảo không gián đoạn sản xuất
