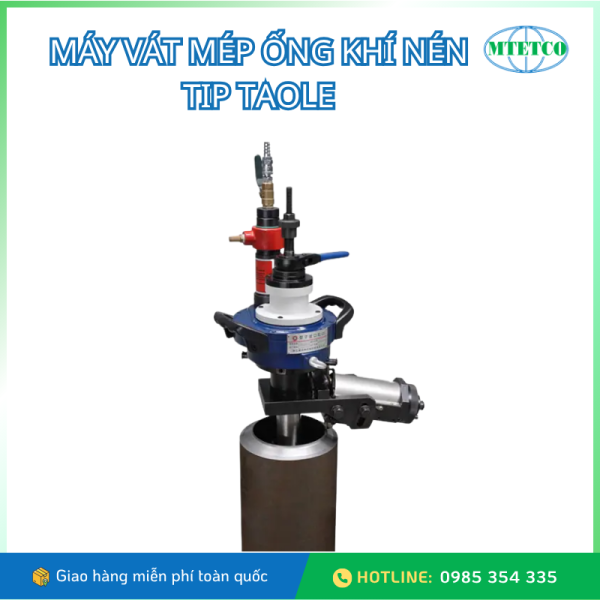

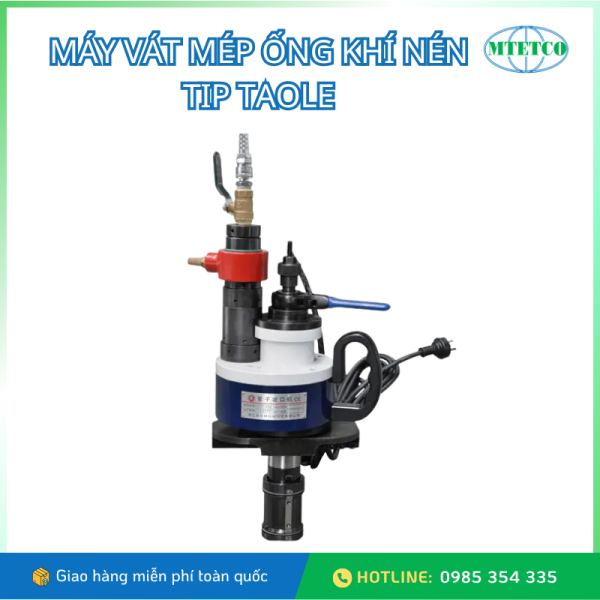

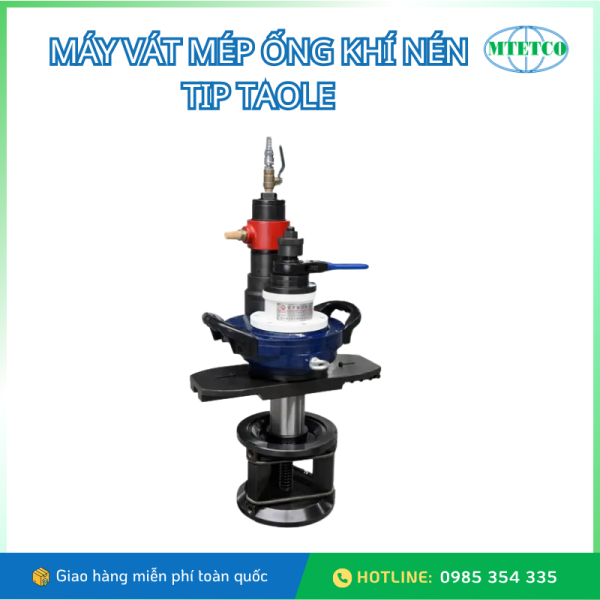

Máy vát mép ống khí nén TIP Taole
Liên hệ
- Model sản phẩm: TIP-30 đến TIP-850.
- Phạm vi đường kính ống gia công: Φ18 – Φ850 mm.
- Độ dày thành ống: ≤15 – ≤75 mm (tùy theo từng model).
- Tốc độ quay dao: 9 – 60 vòng/phút.
- Áp suất khí nén sử dụng: 0,6 – 0,8 MPa.
- Lưu lượng khí tiêu thụ: 900 – 1500 L/phút.
- Kiểu gá kẹp: Gá kẹp trong ống (ID Mounted), tự định tâm, đảm bảo độ ổn định khi gia công.
- Vật liệu gia công: Thép carbon, thép không gỉ (inox), thép hợp kim và các vật liệu kim loại công nghiệp khác.
- Chức năng gia công: Vát mép chữ V, vát góc, làm phẳng mặt đầu ống (Facing), chuẩn bị đầu ống trước khi hàn.
- Mô tả
- Đánh giá (0)
Mô tả
Trong quá trình thi công đường ống công nghiệp, việc tạo mép hàn chính xác tại công trường thường gặp khó khăn do yêu cầu về độ ổn định, tốc độ gia công và điều kiện làm việc đặc thù. Máy vát mép ống khí nén TIP Taole là giải pháp chuyên dụng giúp xử lý đầu ống nhanh chóng, an toàn trong các môi trường yêu cầu hạn chế tia lửa như dầu khí, hóa chất, đóng tàu.
Liên hệ 0985 354 335 để được tư vấn model và báo giá máy vát mép ống khí nén TIP phù hợp!
Giới thiệu chung về máy vát mép ống khí nén TIP Taole
Máy vát mép ống khí nén TIP Taole (TIP Pneumatic Pipe Beveling Machine) là thiết bị gia công đầu ống chuyên dụng, được phát triển bởi Taole Machine nhằm phục vụ công đoạn chuẩn bị mối hàn trong các ngành công nghiệp nặng. Thiết bị sử dụng động cơ khí nén để tạo mép vát chính xác trên nhiều loại ống kim loại ngay tại công trường, giúp nâng cao chất lượng liên kết hàn và rút ngắn thời gian thi công.
Khác với phương pháp gia công nhiệt truyền thống, dòng máy này hoạt động theo nguyên lý cắt nguội, hạn chế biến dạng vật liệu và tạo ra bề mặt mép ống sạch, đồng đều trước khi hàn.

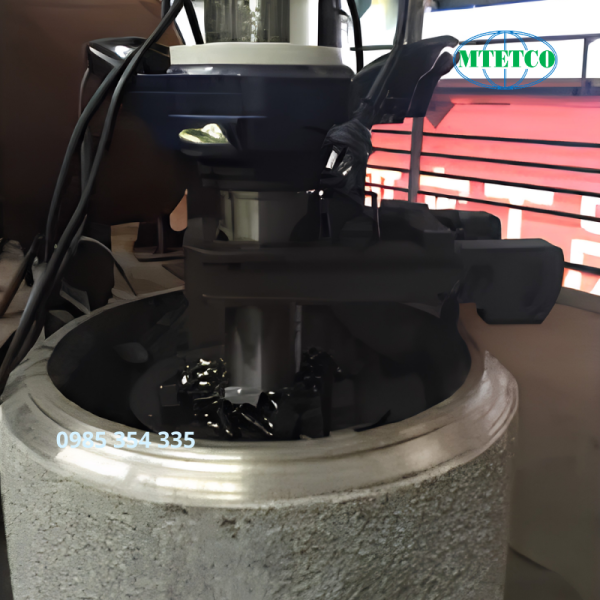

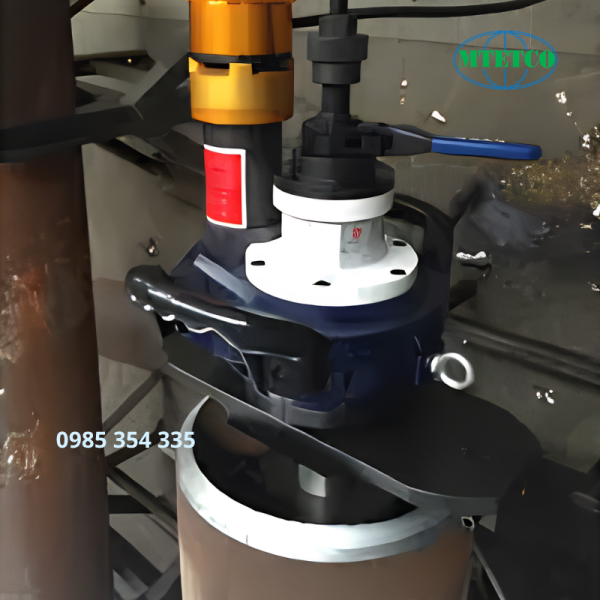

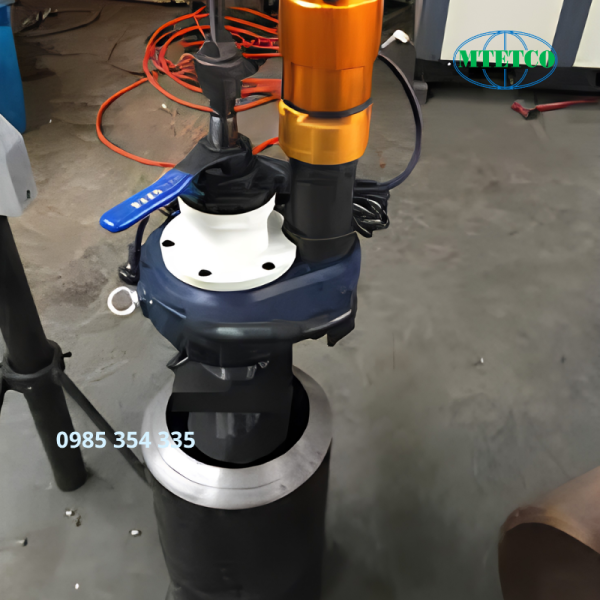

Thiết kế gá kẹp trong giúp gia công ổn định và chính xác
Máy vát mép ống TIP Taole sử dụng cơ chế gá kẹp bên trong ống (ID Mounted), cho phép thiết bị cố định trực tiếp vào thành trong của đường ống thay vì sử dụng bộ gá bên ngoài.
Hệ thống chân nở được mở rộng bằng đai ốc kéo, ép sát vào thành trong giúp máy:
-
- Tự định tâm nhanh chóng.
- Giữ vị trí vuông góc với tâm ống.
- Hạn chế rung lắc trong quá trình cắt.
Kết cấu nhỏ gọn giúp thiết bị dễ dàng đưa vào các khu vực thi công hạn chế không gian.
Cơ cấu kẹp chắc chắn hỗ trợ tạo đường vát đồng đều, đáp ứng yêu cầu kỹ thuật của các mối hàn áp lực.
Nhờ thiết kế này, máy phù hợp cho nhiều ứng dụng như lắp đặt đường ống công nghiệp, bảo trì hệ thống dẫn dầu khí, chế tạo kết cấu thép và thi công đường ống tại hiện trường.

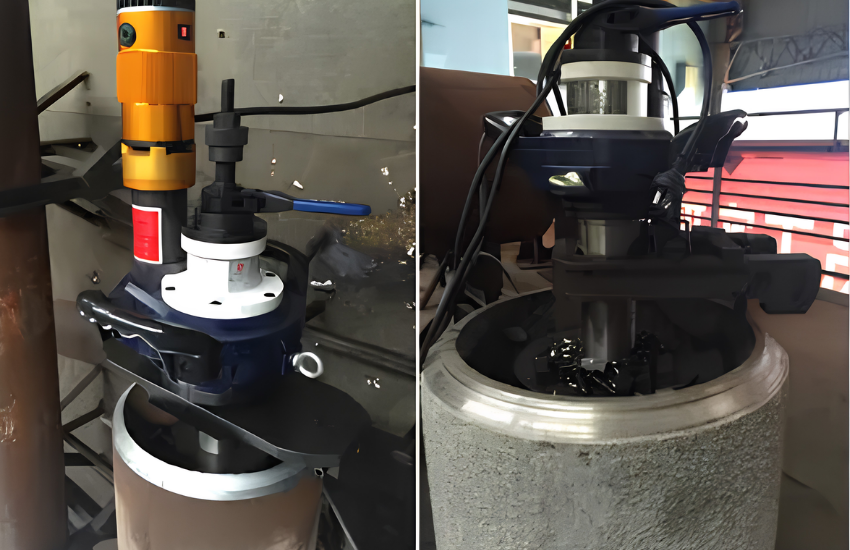

Động cơ khí nén an toàn, phù hợp môi trường công nghiệp khắc nghiệt
TIP Taole được trang bị động cơ vận hành bằng khí nén, mang lại khả năng làm việc ổn định trong những khu vực có yêu cầu cao về an toàn cháy nổ.
Các ưu điểm nổi bật của hệ truyền động khí nén:
- Không tạo tia lửa điện trong quá trình vận hành, phù hợp với: Nhà máy dầu khí, ngành hóa chất, xưởng đóng tàu, công trình đường ống áp lực.
- Công suất truyền động mạnh, duy trì tốc độ cắt ổn định khi gia công vật liệu kim loại.
- Có thể điều chỉnh tốc độ làm việc để phù hợp với từng loại vật liệu và yêu cầu góc vát.
Ngoài phiên bản khí nén, dòng máy vát mép ống Taole còn có các tùy chọn truyền động khác nhằm đáp ứng điều kiện thi công đa dạng.

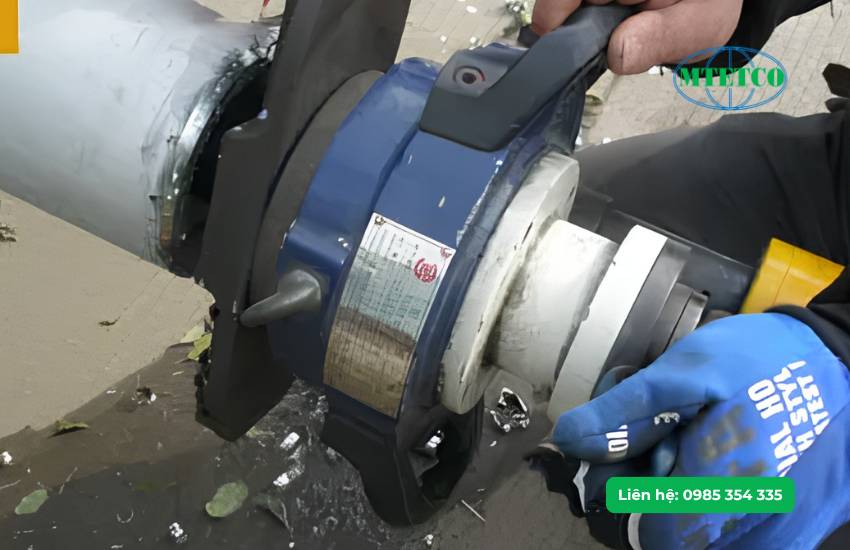

Khả năng gia công linh hoạt trên nhiều loại ống kim loại
Máy vát mép ống khí nén TIP Taole được thiết kế để xử lý nhiều nhóm vật liệu phổ biến trong ngành cơ khí chế tạo.
Thiết bị có thể gia công:
- Thép carbon.
- Thép không gỉ (inox).
- Hợp kim thép.
- Các loại ống kim loại dùng trong hệ thống công nghiệp.
Các chức năng gia công chính gồm:
- Vát mép chữ V phục vụ hàn giáp mối.
- Tạo góc vát theo yêu cầu kỹ thuật.
- Làm phẳng mặt đầu ống (pipe facing).
- Gia công chuẩn bị đầu ống trước khi lắp đặt hoặc hàn.
Với ưu điểm trọng lượng nhẹ, vận hành đơn giản, tốc độ xử lý nhanh và độ ổn định cao, máy vát mép ống TIP Taole là lựa chọn phù hợp cho các công việc yêu cầu độ chính xác cao nhưng cần tính cơ động tại công trường.

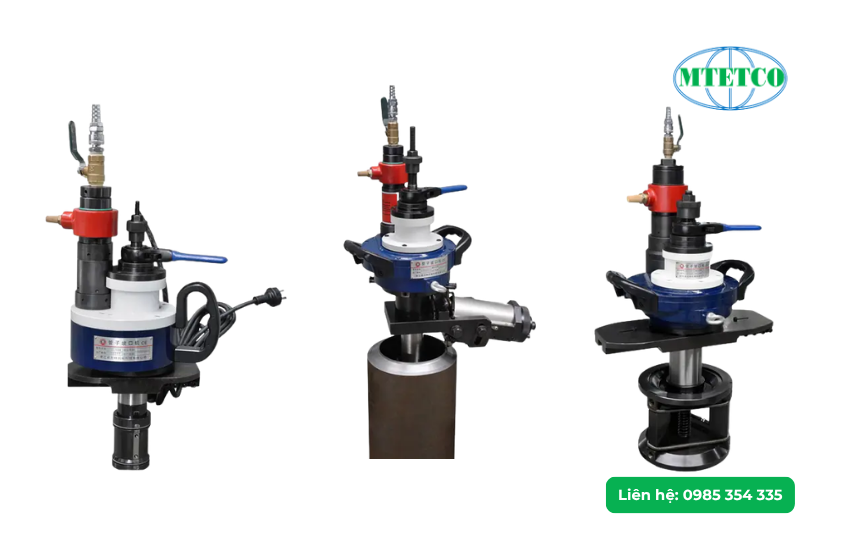

Thông số kỹ thuật máy vát mép ống khí nén TIP Taole
| Mã số sản phẩm | Phạm vi làm việc | Độ dày thành | Tốc độ quay | Áp suất không khí | Tiêu thụ không khí |
|---|---|---|---|---|---|
| TIP-30 | Φ18-30 | ≤15 mm | 60 vòng/phút | 0,6 MPa | 900 L/phút |
| TIP-80 | Φ28-89 | ≤15 mm | 50 vòng/phút | 0,6 MPa | 900 L/phút |
| TIP-120 | Φ40-120 | ≤15 mm | 38 vòng/phút | 0,6 MPa | 900 L/phút |
| TIP-159 | Φ65-159 | ≤20 mm | 35 vòng/phút | 0,6 MPa | 1000 L/phút |
| TIP-252-1 | Φ80-273 | ≤20 mm | 16 vòng/phút | 0,6 MPa | 1000 L/phút |
| TIP-252-2 | Φ80-273 | ≤75 mm | 16 vòng/phút | 0,6 MPa | 1000 L/phút |
| TIP-352-1 | Φ150-356 | ≤20 mm | 14 vòng/phút | 0,7 MPa | 1200 L/phút |
| TIP-352-2 | Φ150-356 | ≤75 mm | 14 vòng/phút | 0,7 MPa | 1200 L/phút |
| TIP-426-1 | Φ273-426 | ≤20 mm | 12 vòng/phút | 0,7 MPa | 1500 L/phút |
| TIP-426-2 | Φ273-426 | ≤75 mm | 12 vòng/phút | 0,7 MPa | 1500 L/phút |
| TIP-630-1 | Φ300-630 | ≤20 mm | 10 vòng/phút | 0,7 MPa | 1500 L/phút |
| TIP-630-2 | Φ300-630 | ≤75 mm | 10 vòng/phút | 0,7 MPa | 1500 L/phút |
| TIP-850-1 | Φ490-850 | ≤20 mm | 9 vòng/phút | 0,8 MPa | 1500 L/phút |
| TIP-850-2 | Φ490-850 | ≤75 mm | 9 vòng/phút | 0,8 MPa | 1500 L/phút |
>> Gửi ngay đường kính ống, độ dày thành ống và yêu cầu mối hàn qua hotline/zalo 0985 354 335 để nhận báo giá và tư vấn model phù hợp!
Lưu ý khi chọn máy vát mép ống khí nén TIP
Khi chọn mua và sử dụng máy vát mép ống di động dùng khí nén dòng TIP (như các model định tâm lỗ trong ID chuyên dụng), bạn cần lưu ý các điểm cốt lõi sau để đảm bảo hiệu suất và độ bền:
Nguồn cấp và áp lực khí nén
- Áp suất ổn định: Đảm bảo hệ thống khí nén duy trì áp suất theo khuyến nghị của nhà sản xuất (thường từ 6-7 bar). Áp suất yếu hoặc trồi sụt khiến tốc độ cắt của trục chính không đều, dễ gây gãy chíp cắt hoặc bề mặt vát bị ba-via
- Lọc tách nước và châm dầu: Khí nén cấp cho máy bắt buộc phải khô và sạch. Phải lắp bộ lọc nước, tách ẩm và bộ châm dầu bôi trơn (SST) để bảo vệ động cơ khí nén bên trong khỏi bị han gỉ hay mài mòn.
Dải kích thước ống (ID)
Xác định chính xác đường kính: Dòng máy TIP là máy vát mép định tâm lỗ trong (ID – Inner Diameter). Bạn cần đo đúng đường kính nội vi (ID) và độ dày thành ống của vật liệu cần gia công để chọn model có dải kẹp (mandrel) phù hợp
Cơ cấu kẹp và định tâm
- Kiểm tra độ chắc chắn: Đảm bảo hệ thống chấu kẹp/bạc nở (mandrel) và đai ốc rút (draw-nut) bám chặt vào thành trong ống.
- Căn tâm chính xác: Khi siết kẹp, trục chính của máy phải đồng tâm tuyệt đối với tâm ống để góc vát đều quanh chu vi, không bị lệch hoặc ăn lẹm sang một bên thành ống.
Lựa chọn chíp vát (Insert) và vật liệu gia công
- Chất lượng chíp cắt: Chọn loại chíp hợp kim phù hợp với vật liệu ống (thép carbon, inox, hợp kim nhôm…). Thay thế kịp thời khi chíp bị mòn hoặc mẻ để tránh làm rung máy và xấu bề mặt vát.
- Góc vát yêu cầu: Thiết lập đúng góc vát tiêu chuẩn chuẩn bị mối hàn (thường từ 0° đến 45° hoặc theo thông số kỹ thuật của mối hàn).
Nhận tư vấn và báo giá máy vát mép ống khí nén TIP
MTETCO là đơn vị phân phối trực tiếp dòng máy vát mép ống khí nén TIP từ Taole Machine tại Việt Nam, cam kết mang đến giải pháp phù hợp nhất cho từng nhu cầu sử dụng thực tế.
Chúng tôi cam kết:
- Sản phẩm chính hãng, đầy đủ chứng từ nguồn gốc xuất xứ
- Tư vấn kỹ thuật miễn phí, giúp chọn đúng model theo đường kính ống và vật liệu gia công
- Báo giá cạnh tranh, minh bạch, không phát sinh chi phí ẩn
- Hỗ trợ hậu mãi, cung cấp phụ kiện và linh kiện thay thế lâu dài
- Giao hàng nhanh, hỗ trợ lắp đặt và hướng dẫn vận hành tận nơi
Quý khách có nhu cầu tìm hiểu thêm về thông số kỹ thuật, giá bán hoặc cần tư vấn chọn máy phù hợp với công trình, vui lòng liên hệ MTETCO để được hỗ trợ trực tiếp:
- Hotline/zalo: 0985 354 335
- Facebook: MTETCO – Thiết bị cơ khí
- Youtube: MTETCO – Thiết bị công nghiệp
